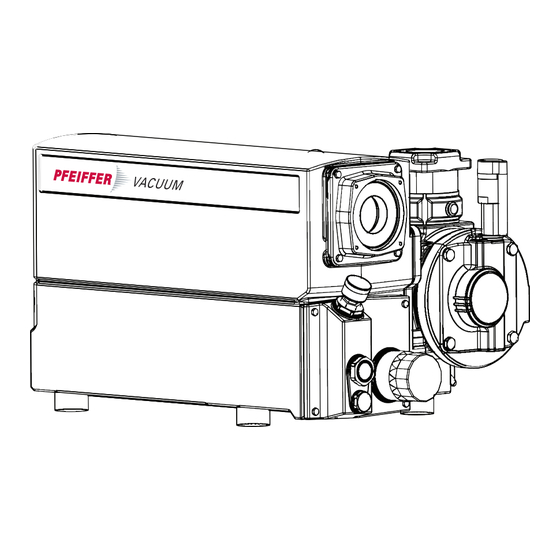

- Seite 1 BETRIEBSANLEITUNG Original HENA 202 | 302 Drehschieberpumpe...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung Gültigkeit 1.1.1 Mitgeltende Dokumente 1.1.2 Varianten Zielgruppe Konventionen 1.3.1 Anweisungen im Text 1.3.2 Piktogramme 1.3.3 Aufkleber auf dem Produkt 1.3.4 Abkürzungen Markennachweis Sicherheit Allgemeine Sicherheitshinweise Sicherheitshinweise Sicherheitsmaßnahmen Einsatzgrenzen des Produkts Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Personenqualifikation 2.7.1 Personenqualifikation sicherstellen 2.7.2 Personenqualifikation bei Wartung und Reparatur Produktbeschreibung... - Seite 4 Außerbetriebnahme Stillsetzen für längere Zeit Wiederinbetriebnahme Recycling und Entsorgung Allgemeine Entsorgungshinweise Drehschieberpumpe entsorgen Störungen Servicelösungen von Pfeiffer Vacuum Ersatzteile 12.1 Ersatzteilpakete bestellen 12.2 Betriebsmittel – Wartung Level 1 12.3 Wartungssatz – Wartung Level 1 Zubehör 13.1 Zubehörinformationen 13.2 Zubehör bestellen Technische Daten und Abmessungen 14.1 Allgemeines...
- Seite 5 Tabellenverzeichnis Tabellenverzeichnis Tab. 1: Aufkleber auf dem Produkt Tab. 2: Verwendete Abkürzungen im Dokument Tab. 3: Einsatzgrenzen des Produkts Tab. 4: Merkmale der Drehschieberpumpen Tab. 5: Anforderungen an die Zusammensetzung von Kühlwasser Tab. 6: Einstellwerte Motorschutzschalter für Weltmotor Hena 202 Tab.
- Seite 6 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1: Position der Aufkleber auf dem Produkt Abb. 2: Funktionsprinzip Abb. 3: Aufbau der Drehschieberpumpe Abb. 4: Vakuumpumpe transportieren Abb. 5: Mindestabstände zu seitlichen Begrenzungen Abb. 6: Betriebsmittel einfüllen Abb. 7: Kühlwasseranschluss Abb. 8: Dreieckschaltung Abb. 9: Sternschaltung Abb.
-
Seite 7: Zu Dieser Anleitung
Aufbewahren für späteres Nachschlagen. 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Betriebsanleitung be- schreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung erfolgt nach den geltenden Richtlinien. Alle Anga- ben in dieser Betriebsanleitung beziehen sich auf den aktuellen Entwicklungsstand des Produktes. -
Seite 8: Piktogramme
Zu dieser Anleitung Abfolge von mehreren Handlungsschritten Die numerische Aufzählung kennzeichnet eine Tätigkeit mit mehreren notwendigen Handlungsschritten. 1. Handlungsschritt 1 2. Handlungsschritt 2 3..1.3.2 Piktogramme Im Dokument verwendete Piktogramme kennzeichnen nützliche Informationen. Hinweis Tipp richtig falsch 1.3.3 Aufkleber auf dem Produkt Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung. -
Seite 9: Abkürzungen
Zu dieser Anleitung 1.3.4 Abkürzungen Abkürzung Bedeutung im Dokument Betriebsanleitung Wirkungsgrad der Elektromotoren (Premium-Effizienzklasse) Innendurchmesser N.N. Normalnull Schutzleiter (protective earth) Temperaturabhängiger Widerstand (positive temperature coefficient) Schlüsselweite RWDR Radialwellendichtring Tab. 2: Verwendete Abkürzungen im Dokument 1.4 Markennachweis ● Loctite ® ist eine eingetragene Marke der HENKEL IP & HOLDING GMBH. 9/64... -
Seite 10: Sicherheit
Sicherheit 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise Im vorliegenden Dokument sind folgende 4 Risikostufen und 1 Informationslevel berücksichtigt. GEFAHR Unmittelbar bevorstehende Gefahr Kennzeichnet eine unmittelbar bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führt. ► Anweisung zur Vermeidung der Gefahrensituation WARNUNG Möglicherweise bevorstehende Gefahr Kennzeichnet eine bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-... - Seite 11 Sicherheit Risiken bei der Installation GEFAHR Lebensgefahr durch elektrischen Schlag Das Berühren von offenliegenden und spannungsführenden Elementen erzeugt einen elektrischen Schlag. Unsachgemäßer Anschluss der Netzversorgung führt zu der Gefahr berührbarer, spannungs- führender Gehäuseteile. Es besteht Lebensgefahr. ► Kontrollieren Sie die Anschlussleitungen vor der Installation auf spannungsfreien Zustand. ►...
- Seite 12 Sicherheit Risiken beim Betrieb WARNUNG Vergiftungsgefahr durch Austritt toxischer Prozessmedien aus dem Auspuff Die Vakuumpumpe lässt im Betrieb ohne Auspuffleitung Auspuffgase und Dämpfe ungehindert ins Freie entweichen. Es besteht Verletzungs- und Lebensgefahr durch Vergiftung bei Prozessen mit to- xischen Prozessmedien. ►...
- Seite 13 Sicherheit Risiken bei Wartung, Außerbetriebnahme und Störungen WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden.
-
Seite 14: Sicherheitsmaßnahmen
Sicherheit VORSICHT Verletzungsgefahr durch Ansaugen von Körperteilen Nach Netzausfall oder nach Stillstand infolge Überhitzung läuft der Motor selbsttätig wieder an. Es besteht die Gefahr geringer Verletzungen für Finger und Hände bei unmittelbarem Kontakt mit dem Vakuumflansch, z. B. Hämatome. ► Halten Sie bei allen Arbeiten ausreichend Abstand zum Vakuumflansch. ►... -
Seite 15: Einsatzgrenzen Des Produkts
Sicherheit Verletzung der Konformität durch Veränderungen am Produkt Die Konformitätserklärung des Herstellers erlischt, wenn der Betreiber das Originalprodukt verändert oder Zusatzeinrichtungen installiert. ● Nach Einbau in eine Anlage ist der Betreiber verpflichtet, vor deren Inbetriebnahme die Konformität des Gesamtsystems im Sinne der geltenden europäischen Richtlinien zu überprüfen und entsprechend neu zu bewerten. -
Seite 16: Vorhersehbarer Fehlgebrauch
Sicherheit ► Halten Sie die Installations-, Inbetriebnahme-, Betriebs- und Instandhaltungsvorschriften ein. ► Verwenden Sie keine anderen Zubehörteile als die von Pfeiffer Vacuum empfohlenen. 2.6 Vorhersehbarer Fehlgebrauch Bei Fehlgebrauch des Produktes erlischt jeglicher Haftungs- und Gewährleistungsanspruch. Als Fehlge- brauch gilt jede, auch unabsichtliche Verwendung, die dem Zweck des Produktes zuwider läuft, insbe- sondere: ●... -
Seite 17: Personenqualifikation Bei Wartung Und Reparatur
Lage versetzen, die erforderlichen Tätigkeiten und Arbeitsschritte sicher und bestimmungsgemäß durchführen zu können. 2.7.2 Personenqualifikation bei Wartung und Reparatur Entsprechend ausgebildete Personen sind: ● Wartung Level 1 ─ Kunde mit technischer Ausbildung ─ Pfeiffer Vacuum-Servicetechniker ● Wartung Level 3 ─ Pfeiffer Vacuum-Servicetechniker 17/64... -
Seite 18: Produktbeschreibung
Produktbeschreibung 3 Produktbeschreibung 3.1 Funktion Die Drehschieberpumpen der HenaLine sind einstufige, ölgedichtete Rotationsverdrängerpumpen mit Luftkühlung und Umlaufschmierung. Ein Rückschlagventil im Vakuumanschluss verschließt automa- tisch beim Abschalten der Drehschieberpumpe die Ansaugleitung und verhindert eine Betriebsmittel- rückströmung. Ein integrierter Ölnebelabscheider reinigt das geförderte Gas und verhindert den Austritt von Betriebsmittelnebel am Auspuff. -
Seite 19: Kühlung
Schwimmerventil und das ausgeworfene Betriebsmittel wird in den Ansaugstutzen der Vakuumpumpe zurückgeführt. 3.2 Produkt identifizieren ► Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschildes bereit. ► Beachten Sie die motorspezifischen Daten auf dem separat angebrachten Motortypenschild. -
Seite 20: Lieferumfang
Produktbeschreibung Pumpentyp Merkmale Hena 302 ● Nennsaugvermögen ─ 50 Hz: 300 m ─ 60 Hz: 360 m ● max. dauerhafter Ansaugdruck 100 hPa ● Vakuumanschluss und Gasauslass: G 2" ● Betriebsmittelrückführung über Schwimmerventil ● Gasballasteinrichtung mit Absperrventil ● Öl-Wasser-Wärmetauscher (optional) Hena 302 K Wie Hena 302, zusätzlich mit: ●... -
Seite 21: Transport Und Lagerung
► Transportieren Sie die Vakuumpumpe immer waagrecht oder ohne Betriebsmittelfüllung. ► Füllen Sie erst am endgültigen Aufstellungsort Betriebsmittel ein. Transportvorbereitungen Pfeiffer Vacuum empfiehlt, die original Transportverpackung und die original Schutzdeckel aufzubewahren. Allgemeine Hinweise für den sicheren Transport 1. Achten Sie auf das auf der Verpackung angegebene Gewicht. -
Seite 22: Vakuumpumpe Lagern
5. Platzieren Sie die Vakuumpumpe immer auf einer ausreichend großen, ebenen Fläche. 4.2 Vakuumpumpe lagern Lagerung Pfeiffer Vacuum empfiehlt die Lagerung der Produkte in ihrer original Transportverpackung. Vorgehen 1. Verschließen Sie den Vakuum- und Auspuffanschluss. 2. Lagern Sie die Vakuumpumpe nur in trockenen, staubfreien Räumen innerhalb der spezifizierten Umgebungsbedingungen. -
Seite 23: Installation
Sachschäden durch verunreinigte Gase Das Abpumpen von Gasen, die mit Verunreinigungen (Kondensat, Partikel) versehen sind, führt zu Schäden an der Vakuumpumpe. ► Verwenden Sie geeignete Filter bzw. Abscheider aus dem Pfeiffer Vacuum Zubehör, um die Va- kuumpumpe zu schützen. 23/64... -
Seite 24: Auspuffseite Anschließen
Pfeiffer Vacuum Komponentenshop. 7. Stützen oder hängen Sie Rohrleitungen vor der Vakuumpumpe ab, damit keine Kräfte aus dem Rohrleitungssystem auf die Vakuumpumpe wirken. 8. Verwenden Sie ggf. Einschraubflansche, Abscheider oder Filter aus dem Pfeiffer Vacuum Zube- hör. 5.3 Auspuffseite anschließen WARNUNG Vergiftungsgefahr durch Austritt toxischer Prozessmedien aus dem Auspuff Die Vakuumpumpe lässt im Betrieb ohne Auspuffleitung Auspuffgase und Dämpfe ungehindert ins... -
Seite 25: Betriebsmittel Einfüllen
HINWEIS Sachschäden durch Verwendung nicht zugelassener Betriebsmittel Produktspezifische Leistungsdaten werden nicht erreicht. Außerdem entfallen jegliche Gewährleis- tungsansprüche gegenüber Pfeiffer Vacuum. ► Verwenden Sie nur zugelassene Betriebsmittel. ► Setzen Sie andere applikationsspezifische Betriebsmittel nur nach Rücksprache mit Pfeiffer Va- cuum ein. -
Seite 26: Öl-Wasser-Wärmetauscher Anschließen
Installation Abb. 6: Betriebsmittel einfüllen 1 Einfüllschraube mit Manometer Schauglas 2 O-Ring Betriebsmittel einfüllen 1. Schrauben Sie die Einfüllschraube heraus. 2. Füllen Sie Betriebsmittel gemäß Schauglas ein. – Der korrekte Füllstand liegt zwischen den MIN-/MAX-Markierungen bzw. innerhalb der Ring- marke am Schauglas. 3. -
Seite 27: Tab. 5: Anforderungen An Die Zusammensetzung Von Kühlwasser
Installation Parameter Kühlwasser Aussehen ● filtriert ● mechanisch klar ● optisch klar ● keine Trübung ● kein Bodensatz ● frei von Fetten und Ölen pH-Wert 7 bis 9 Karbonathärte max. 10 °dH 12,53 °e 17,8 °fH 178 ppm CaC0 Chloridgehalt max. 100 mg/l Sulfatgehalt max. -
Seite 28: Netzanschluss Herstellen
► Führen Sie den Netzanschluss nach den jeweiligen örtlichen Bestimmungen aus. ► Sehen Sie immer, zum Schutz des Motors und des Versorgungskabels im Störungsfall, eine ge- eignete Netzabsicherung vor. – Pfeiffer Vacuum empfiehlt einen Leitungsschutzschalter Typ "K" mit träger Auslösecharakte- ristik zu verwenden. HINWEIS... -
Seite 29: Dreiphasenmotor Mit 9-Poliger Klemmenplatte Anschließen
Installation Strangstromes. Die Dreieckschaltung ist durch das Symbol ∆ gekennzeichnet. Die Spannung zwischen den Netzzuleitungen heißt Netzspannung. Der Netzstrom ist der in den Zuleitungen fließende Strom. Dreiphasenmotor mit Dreieckschaltung anschließen ► Schließen Sie den Dreiphasenmotor gemäß Anschlussplan an. Abb. 9: Sternschaltung Die Enden der 3 Stränge sind im Sternpunkt verbunden. -
Seite 30: Drehrichtung Prüfen
Installation ● Doppelsternschaltung für niedrige Spannung ● Dreieckschaltung für mittlere Spannung ● Sternschaltung für hohe Spannung Abb. 12: Doppelsternschaltung Dreiphasenmotor mit Doppelsternschaltung anschließen ► Schließen Sie den Dreiphasenmotor gemäß Anschlussplan an. Abb. 13: Dreieckschaltung Dreiphasenmotor mit Dreieckschaltung anschließen ► Schließen Sie den Dreiphasenmotor gemäß Anschlussplan an. Abb. -
Seite 31: Frequenzumrichter Bei Vakuumpumpen Mit 3-Phasen-Motor
Installation Vorgehen 1. Entnehmen Sie den Einstellwert für den Motorschutzschalter der nachfolgenden Tabelle. 2. Berücksichtigen Sie, dass bestimmte Betriebsbedingungen (z. B. Kaltstart der Vakuumpumpe), zu einer kurzzeitigen Erhöhung der Stromaufnahme führen dürfen. 3. Stellen Sie den gewünschten Wert am Motorschutzschalter ein. Spannung [V] Frequenz [Hz] Motorleistung [kW]... -
Seite 32: Kaltleiterauslösegerät Anschließen
Installation 5.6.7 Kaltleiterauslösegerät anschließen Auslösegeräte speichern das Abschalten Pfeiffer Vacuum empfiehlt, Motoren mit PTC in der Statorwicklung zum Schutz vor Überlas- tung an ein Kaltleiterauslösegerät anzuschließen. F1 - F3 AC 220 ... 240 V T1...T3 Abb. 15: Anschlussbeispiel mit Kaltleiterauslösegerät Kontrollspannung T1 –... -
Seite 33: Betrieb
Betrieb 6 Betrieb 6.1 Vakuumpumpe in Betrieb nehmen WARNUNG Vergiftungsgefahr durch Austritt toxischer Prozessmedien aus dem Auspuff Die Vakuumpumpe lässt im Betrieb ohne Auspuffleitung Auspuffgase und Dämpfe ungehindert ins Freie entweichen. Es besteht Verletzungs- und Lebensgefahr durch Vergiftung bei Prozessen mit to- xischen Prozessmedien. - Seite 34 Betrieb VORSICHT Verletzungsgefahr durch Ansaugen von Körperteilen Nach Netzausfall oder nach Stillstand infolge Überhitzung läuft der Motor selbsttätig wieder an. Es besteht die Gefahr geringer Verletzungen für Finger und Hände bei unmittelbarem Kontakt mit dem Vakuumflansch, z. B. Hämatome. ► Halten Sie bei allen Arbeiten ausreichend Abstand zum Vakuumflansch. ►...
-
Seite 35: Drehschieberpumpe Mit Gasballast Betreiben
Betrieb 6.3 Drehschieberpumpe mit Gasballast betreiben HINWEIS Sachschäden durch Kondensation in der Vakuumpumpe Bei Betrieb ohne Gasballast besteht die Möglichkeit der Bildung von Kondensation durch Überschrei- ten der Dampfverträglickeit der Vakuumpumpe. ► Pumpen Sie kondensierbare Dämpfe nur mit betriebswarmer Vakuumpumpe und geöffnetem Gasballastventil. -
Seite 36: Vakuumpumpe Ausschalten
Betrieb Benötigtes Hilfsmittel ● Trichter (optional) Abb. 17: Betriebsmittel nachfüllen 1 Einfüllschraube mit Manometer Schauglas 2 O-Ring Vorgehen 1. Schrauben Sie die Einfüllschraube heraus. 2. Füllen Sie Betriebsmittel bei betriebswarmer Vakuumpumpe bis zur oberen Markierung nach, be- vor der minimale Füllstand erreicht ist. 3. - Seite 37 Betrieb Vorgehen 1. Schalten Sie die Vakuumpumpe bei Bedarf in jedem Druckbereich aus. 2. Schalten Sie den Netzschalter aus, bzw. trennen Sie den Antriebsmotor sicher vom Netz. 3. Schließen Sie den Kühlwasserzufluss. 4. Verwenden Sie ein zusätzliches Absperrventil in der Ansaugleitung zur Aufrechterhaltung des Va- kuums in der Vakuumkammer.
-
Seite 38: Wartung
Wartung 7 Wartung 7.1 Wartungshinweise WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. ►... -
Seite 39: Checkliste Für Inspektion Und Wartung
Sie können die Inspektion eigenständig durchführen. Für die Durchführung von Wartungsarbeiten des Wartungs Level 1 und Wartungs Level 3 (Revision) empfehlen wir den Pfeiffer Vacuum Service. Bei Überschreiten der erforderli- chen, unten aufgeführten Intervalle oder bei unsachgemäß ausgeführten Wartungsarbei- ten, entfallen jegliche Gewährleistungs- und Haftungsansprüche gegenüber Pfeiffer Vacu- um. -
Seite 40: Betriebsmittel Wechseln
Verbrühungsgefahr beim Ablassen des Betriebsmittels bei Kontakt mit der Haut. ► Tragen Sie Schutzausrüstung. ► Verwenden Sie ein geeignetes Auffanggefäß. Pfeiffer Vacuum empfiehlt, dass Sie die exakte Standzeit des Betriebsmittels im ers- ten Betriebsjahr ermitteln. Je nach thermischer und chemischer Belastung, Anreicherung von Schwebstoffen und Kondensat im Betriebsmittel, kann die Standzeit variieren und vom spezifizierten Richtwert abweichen. -
Seite 41: Betriebsmittel Ablassen
Verbrühungsgefahr beim Ablassen des Betriebsmittels bei Kontakt mit der Haut. ► Tragen Sie Schutzausrüstung. ► Verwenden Sie ein geeignetes Auffanggefäß. Reinigen durch Betriebsmittelwechsel Pfeiffer Vacuum empfiehlt bei starken Verschmutzungen mit Prozessrückständen das Inne- re der Vakuumpumpe durch mehrere Betriebsmittelwechsel zu reinigen. Voraussetzungen ● Vakuumpumpe ausgeschaltet ●... -
Seite 42: Betriebsmittel Einfüllen
4. Lassen Sie das Betriebsmittel komplett ablaufen. 5. Verschließen Sie die Ablassöffnung. 7.3.3 Betriebsmittel einfüllen Reinigen durch Betriebsmittelwechsel Pfeiffer Vacuum empfiehlt bei starken Verschmutzungen mit Prozessrückständen das Inne- re der Vakuumpumpe durch mehrere Betriebsmittelwechsel zu reinigen. Benötigtes Verbrauchsmaterial ● Betriebsmittel Benötigte Werkzeuge ●... -
Seite 43: Drehschieberpumpe Spülen Und Reinigen
2. Schrauben Sie die Einfüllschraube ein. – Achten Sie auf den O-Ring. 7.3.4 Drehschieberpumpe spülen und reinigen Reinigen durch Betriebsmittelwechsel Pfeiffer Vacuum empfiehlt bei starken Verschmutzungen mit Prozessrückständen das Inne- re der Vakuumpumpe durch mehrere Betriebsmittelwechsel zu reinigen. Benötigtes Verbrauchsmaterial ● Betriebsmittel ●... -
Seite 44: Abluftfilter Im Betriebsmittelabscheider Wechseln
Umweltbelastungen durch toxische Prozessmedien. ► Dekontaminieren Sie die betreffenden Teile vor der Ausführung von Wartungsarbeiten. ► Tragen Sie Schutzausrüstung. Abluftfilter jährlich wechseln Pfeiffer Vacuum empfiehlt die Abluftfilter im Betriebsmittelabscheider, abhängig vom Ar- beitsprozess und den dabei anfallenden Verunreinigungen, einmal jährlich zu ersetzen. 44/64... -
Seite 45: Abluftfilter Demontieren
Wartung Anzeichen für eine Sättigung der Abluftfilter: ● Höhere Stromaufnahme des Motors ● Verstärkter Austritt von Betriebsmittelnebel am Gasauslass ● Erhöhter Druck im Betriebsmittelabscheider (Manometeranzeige im roten Bereich). 7.4.1 Abluftfilter demontieren Voraussetzungen ● Vakuumpumpe ausgeschaltet ● Vakuumpumpe über Ansaugseite auf Atmosphärendruck geflutet ●... -
Seite 46: Saugsieb Reinigen
Wartung Abb. 22: Abluftfilter wechseln 1 Betriebsmittelabscheider O-Ring (2x) 2 Schraube (4x) Abluftfilter Vorgehen 1. Ölen Sie die neuen O-Ringe leicht ein. 2. Setzen Sie die O-Ringe stirnseitig auf das Abluftfilter. 3. Setzen Sie das Abluftfilter in den Betriebsmittelabscheider. – Die Öffnung im Auslassbereich zeigt nach oben. 4. -
Seite 47: Gasballastfilter Wechseln
Wartung Abb. 23: Saugsieb demontieren/montieren 1 Zylinderschraube (4x) Vakuumanschluss 2 Scheibe (4x) Saugsieb Saugsieb demontieren 1. Demontieren Sie die Ansaugleitung. 2. Schrauben Sie die Zylinderschrauben heraus. – Achten Sie auf die Scheiben. 3. Nehmen Sie den Vakuumanschluss ab. 4. Nehmen Sie das Saugsieb aus dem Ansaugkanal. 5. -
Seite 48: Öl-Luft-Wärmetauscher Reinigen
Wartung Abb. 24: Gasballastfilter wechseln 1 Gasballastfilter Gasballastfilter demontieren und wechseln 1. Demontieren Sie den Gasballastfilter. 2. Überprüfen Sie den Gasballastfilter und tauschen Sie den Gasballastfilter bei starker Verschmut- zung oder bei Beschädigung aus. 7.7 Öl-Luft-Wärmetauscher reinigen WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. -
Seite 49: Betriebsmittelsorte Wechseln
Wartung Abb. 25: Öl-Luft-Wärmetauscher demontieren 1 Schraube (2x) Öl-Luft-Wärmetauscher 2 Druckluft Öl-Luft-Wärmetauscher demontieren 1. Entfernen Sie die 2 Schrauben. 2. Nehmen Sie den Öl-Luft-Wärmetauscher von der Vakuumpumpe ab. – Achten Sie auf die O-Ringe. 3. Fangen Sie austretendes Betriebsmittel aus vom Öl-Luft-Wärmetauscher und der Vakuumpumpe auf. -
Seite 50: Außerbetriebnahme
9. Packen Sie die Vakuumpumpe zusammen mit einem Trockenmittel in einen Kunststoffbeutel und schweißen Sie die Vakuumpumpe luftdicht ein in Räumen mit feuchter oder aggressiver Atmo- sphäre. 10. Bei längerer Lagerdauer (> 2 Jahre), empfiehlt Pfeiffer Vacuum einen erneuten Betriebsmittel- wechsel vor der Wiederinbetriebnahme. 8.2 Wiederinbetriebnahme HINWEIS Schäden an der Vakuumpumpe durch Überalterung des Betriebsmittels... -
Seite 51: Recycling Und Entsorgung
Schutz von Umwelt und Personen betreffenden Vorschriften er- folgen, um die Verschwendung von Naturressourcen zu reduzieren und Verschmutzungen zu verhindern. 9.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 52: Störungen
Störungen 10 Störungen VORSICHT Verletzungsgefahr durch bewegliche Teile Nach Netzausfall oder nach Stillstand infolge Überhitzung, läuft der Motor selbstständig an. Es be- steht Verletzungsgefahr für Finger und Hände, wenn Sie in den Einflussbereich rotierender Teile ge- raten. ► Trennen Sie den Motor sicher vom Netz. ►... -
Seite 53: Tab. 11: Störungsbehebung Bei Drehschieberpumpen
Störungen Problem Mögliche Ursachen Behebung Vakuumpumpe erreicht ● Messergebnis verfälscht ● Überprüfen Sie das Messgerät. nicht den spezifizierten ● Prüfen Sie den Enddruck ohne ange- Enddruck schlossene Anlage. ● Vakuumpumpe oder an- ● Reinigen Sie die Vakuumpumpe. geschlossenes Zubehör ● Überprüfen Sie die Komponenten auf verschmutzt Verschmutzung. -
Seite 54: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produktes von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 55 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 56: Ersatzteile
Ersatzteile 12 Ersatzteile 12.1 Ersatzteilpakete bestellen Vorgehen 1. Halten Sie die Artikel-Nr. der Vakuumpumpe, und ggf. weitere Angaben auf dem Typenschild be- reit. 2. Verwenden Sie nur originale Ersatzteile. Ersatzteilpaket Bestell-Nr. Wartungssatz PK E61 032 -T Betriebsmittelfilter P 0920 691 -E Gasballastfilter PK 100 173 -U Manometer, 0–1 bar PK 100 127... -
Seite 57: Zubehör
Zubehör 13 Zubehör Beachten Sie das Zubehörportfolio für Drehschieberpumpen auf unserer Homepage. 13.1 Zubehörinformationen Betriebsmittelniveauschalter Überwacht das Betriebsmittelniveau Betriebsmitteltemperaturschalter Überwacht die Betriebsmitteltemperatur Kondensatabscheider Schützt die Vakuumpumpe vor Flüssigkeiten aus der Ansaugleitung und von Kondensatrückfluss aus der Auspuffleitung Staubabscheider Schützt die Vakuumpumpe vor Partikeln aus dem Prozess Magnetisches Gasballastventil Magnetventil zur Fernbetätigung des Gasballasts Kaltleiterauslösegerät... -
Seite 58: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 14 Technische Daten und Abmessungen 14.1 Allgemeines Grundlagen für die technischen Daten von Pfeiffer Vacuum Drehschieberpumpen: ● Vorgaben nach PNEUROP Komitee PN5 ● DIN ISO 21360-1: 2016: "Vakuumtechnik - Standardmethoden zur Messung der Leistungsdaten von Vakuumpumpen - Teil 1: Grundlegende Beschreibungen"... -
Seite 59: Abmessungen
Technische Daten und Abmessungen Typenbezeichnung Hena 202 mit Betriebs- Hena 202 mit Be- mittel P3 triebsmittel D1 Emissionsschalldruckpegel ohne Gasballast bei ≤ 68 dB(A) ≤ 68 dB(A) 50 Hz Emissionsschalldruckpegel ohne Gasballast bei ≤ 72 dB(A) ≤ 72 dB(A) 60 Hz Kontinuierliche Gas Einlasstemperatur, max. - Seite 60 Technische Daten und Abmessungen ± ± DIN ISO 228-1 ± ± 2x DN19 DIN ISO 228-1 DIN ISO 228-1 Ø 50 4x M10 ± ± Abb. 26: Abmessungen Hena 202 2x DN19 Nur bei Hena 202 mit Wasserkühlung 60/64...
- Seite 61 Technische Daten und Abmessungen ± ± DIN ISO 228-1 ± 2x DN19 DIN ISO 228-1 DIN ISO 228-1 Ø 4x M10 ± ± Abb. 27: Abmessungen Hena 302 2x DN19 Nur bei Hena 302 mit Wasserkühlung 61/64...
-
Seite 62: Konformitätserklärung
DIN EN 1012-2 : 2011-12 DIN EN ISO 2151 : 2009-01 DIN EN 13849-1: 2016-06 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist Herr Wolf- gang Bremer, Pfeiffer Vacuum GmbH, Berliner Straße 43, 35614 Aßlar. Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43 35614 Aßlar... - Seite 63 63/64...
