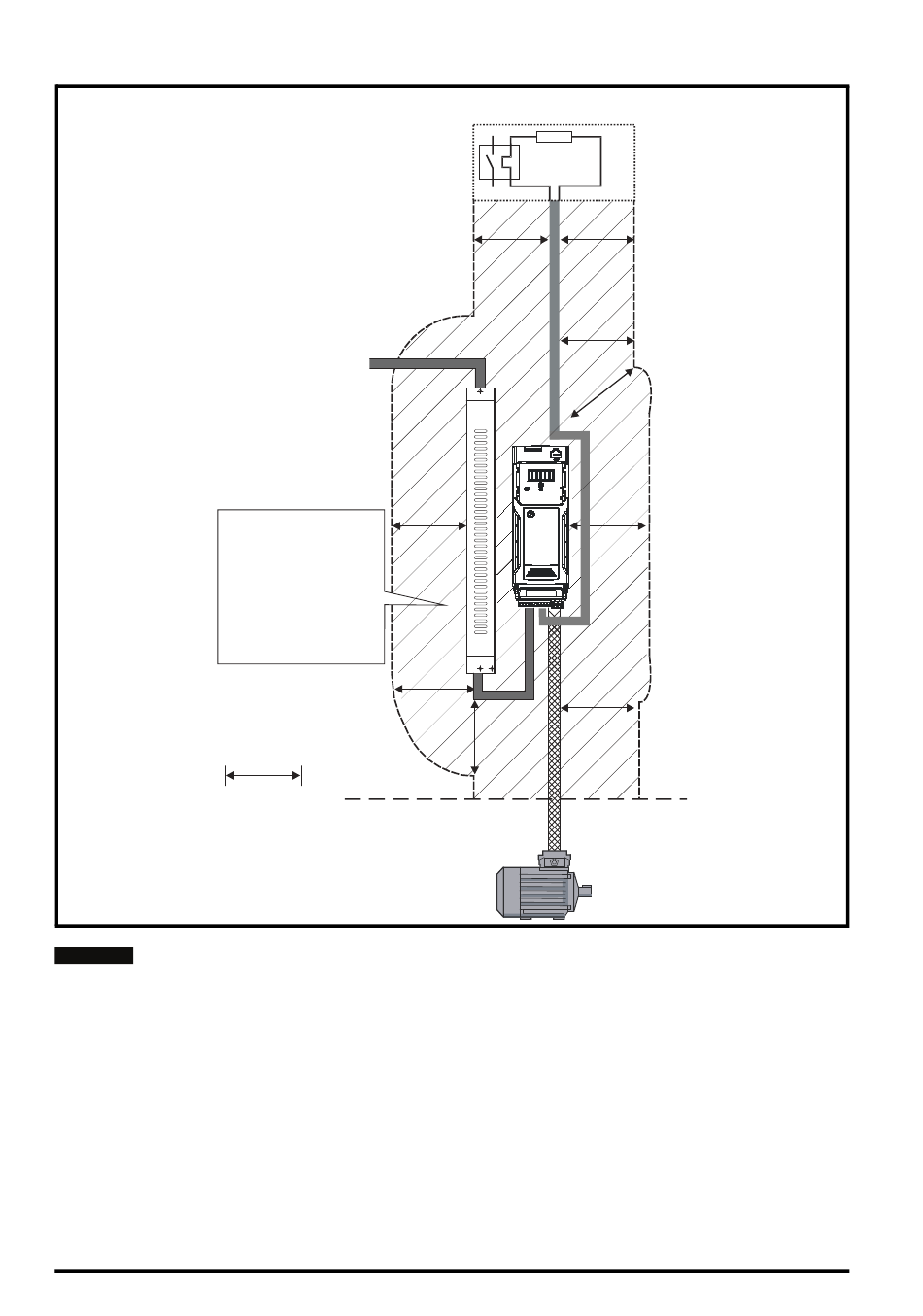

Abbildung 4-18 Mindestabstände für Umrichterkabel
Platzieren Sie keine sensiblen
(ungeschirmten)
Signalleitungen in einem
Bereich von 300 mm um den
Umrichter, die Motorkabel,
die Netzkabel, den Kabeln
des EMV-Filters oder den
Leitungen des
Bremswiderstands
(falls verwendet).
Alle innerhalb des Motorkabels (d. h. des Motorthermistors, der Motorbremse) geführten
HINWEIS
Signalkabel nehmen große Impulsströme über die Kabelkapazität auf. Die Schirme dieser
Signalkabel sind an Erdung in der Nähe des Motorkabels anzuschließen, damit die
Ausbreitung von Störungen unterdrückt wird.
N
76
Unidrive M100 bis M400 Baugrößen 1 bis 4 Leistungsmodul-Installationshandbuch
300 mm
Optionaler Bremswiderstand mit
Überlastschutzeinrichtung
Ausgabenummer: 4
