Taurus X10.5 Pro Montage- Und Bedienungsanleitung Seite 13

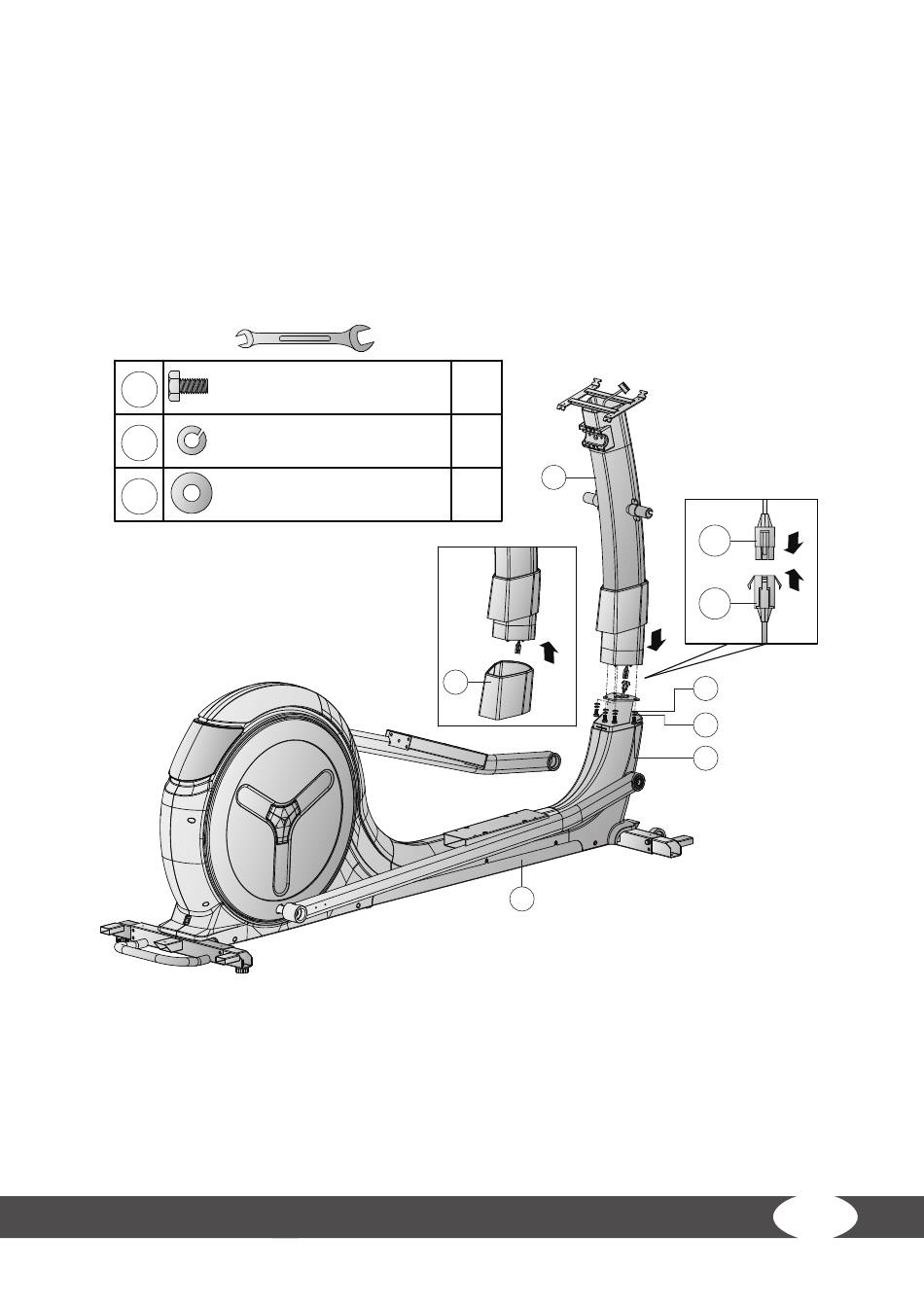

Schritt 2: Montage des Konsolenmastes
1. Schieben Sie die Abdeckung (62) des Konsolenmasts (4) nach oben schieben und verbinden Sie
die Kabel (98) und (99) miteinander.
2. Setzen Sie den Konsolenmast (4) in die Aufnahme des Hauptrahmens (1) ein und befestigen Sie
ihn mit mit vier Sechskantschrauben (13), vier Federscheiben (12) und vier Unterlegscheiben (11).
3. Schieben Sie die Abdeckung (62) wieder nach unten.
13
12
11
13
19
M8*1.25*15L
D15.4*D8.2*2T
D16*D8.5*1.2T
x4
x4
4
x4
62
2-1
1
step2
98
99
2-2
11
12
13
13
