Taurus X10.5 Pro Montage- Und Bedienungsanleitung Seite 14

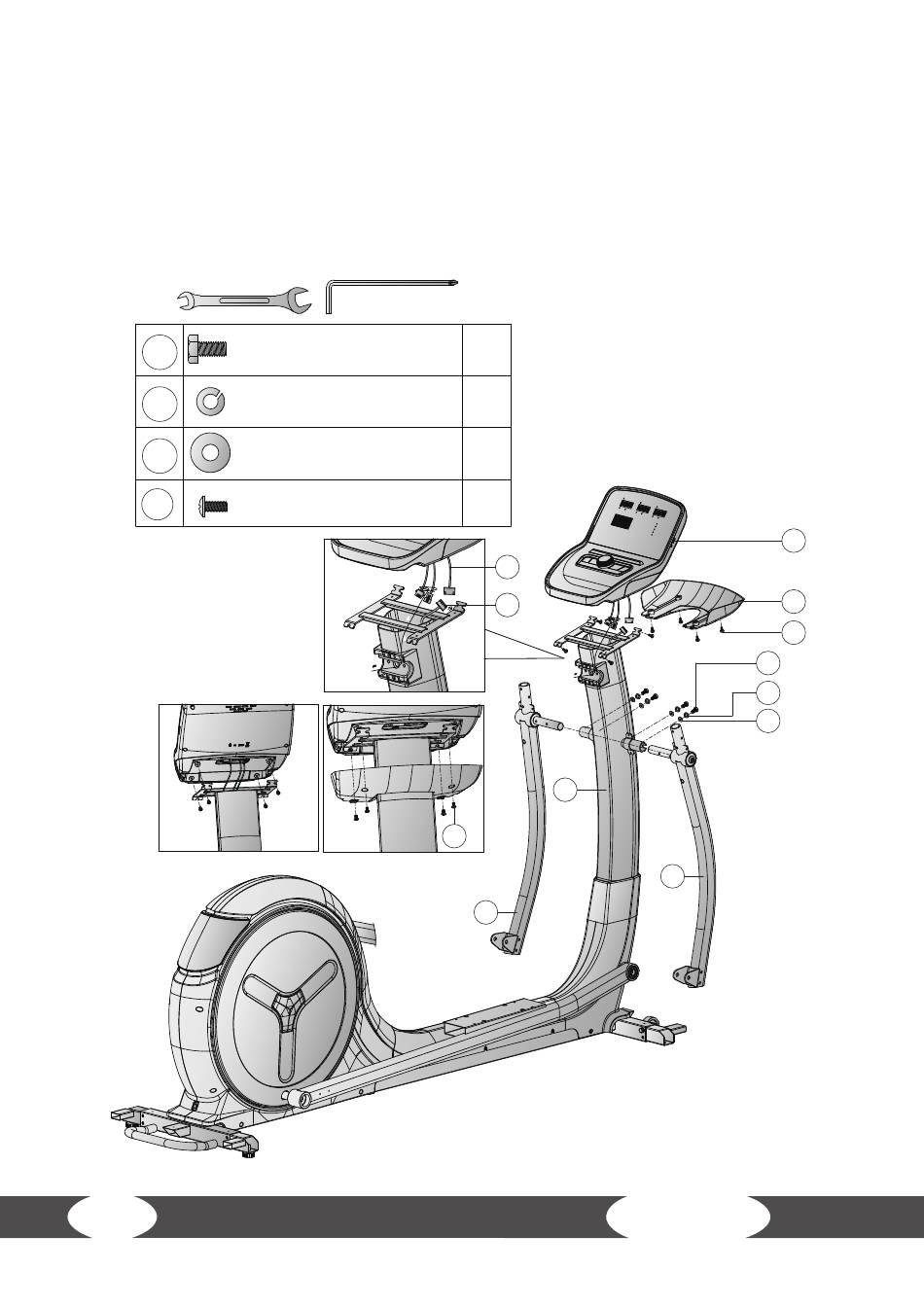

Schritt 3: Montage der Konsole
1. Montieren Sie die linke und rechte Verbindungsstange für die Armstangen (6) am Konsolenmast
(4) mit vier Sechskantschrauben (13), vier Federscheiben (12) und vier Unterlegscheiben (11).
2. Verbinden Sie die Kabel (117) und (98) miteinander.
3. Platzieren Sie die Konsole (117) auf dem Konsolenmast (4) und befestigen Sie sie mitsamt der
Abdeckung (112) mit vier Schrauben (17).
13
13
12
11
17
3-2
14
19
M8*1.25*15L
D15.4*D8.2*2T
D16*D8.5*1.2T
M5*0.8*12L
3-1
3-3
17
x4
x4
x4
x8
117
98
4
6
step3
117
112
17
13
12
11
6
X10.5
