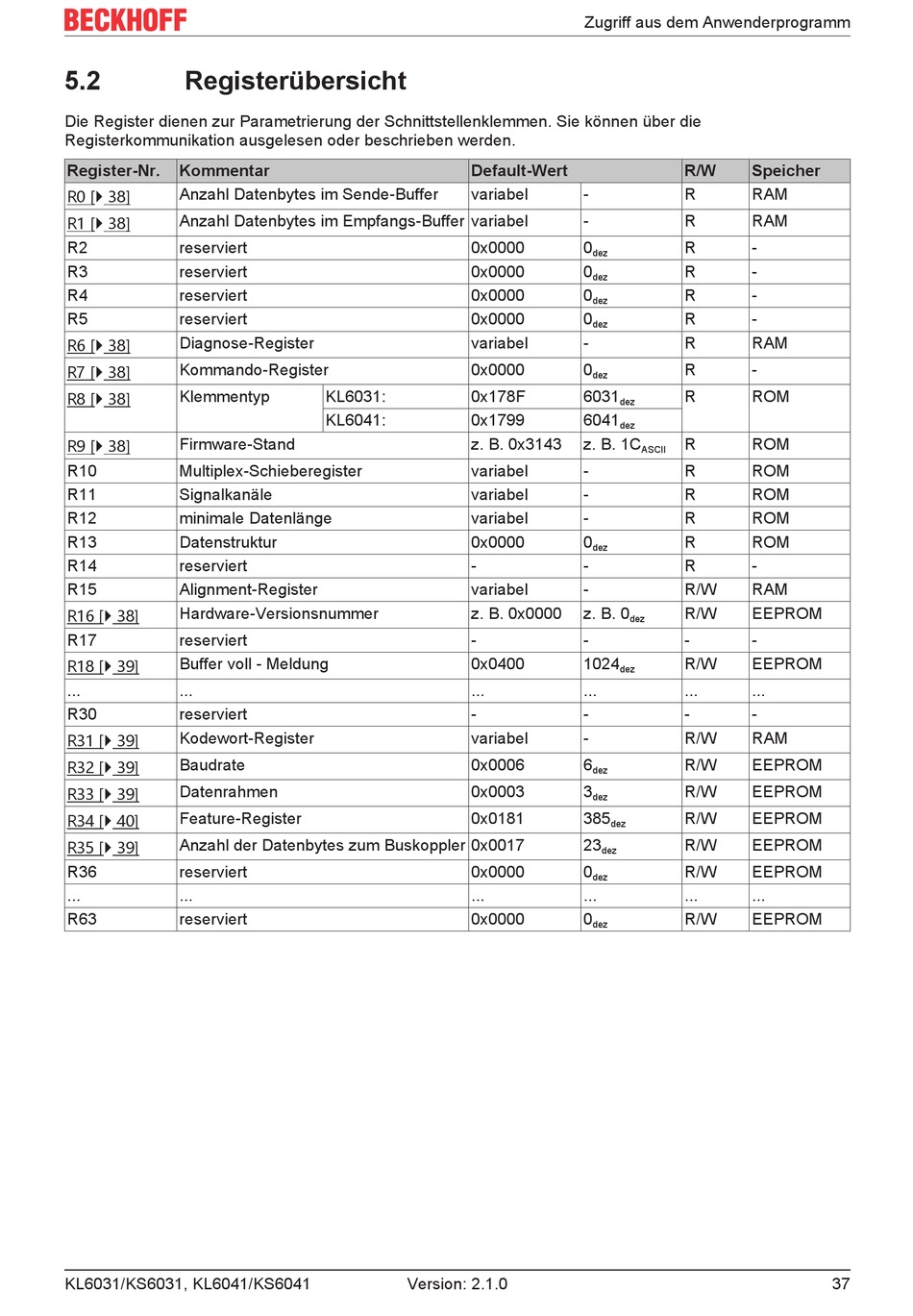

5.2
Registerübersicht
Die Register dienen zur Parametrierung der Schnittstellenklemmen. Sie können über die
Registerkommunikation ausgelesen oder beschrieben werden.
Register-Nr.
Kommentar
Anzahl Datenbytes im Sende-Buffer
R0 [} 38]
Anzahl Datenbytes im Empfangs-Buffer variabel
R1 [} 38]
R2
reserviert
R3
reserviert
R4
reserviert
R5
reserviert
Diagnose-Register
R6 [} 38]
Kommando-Register
R7 [} 38]
Klemmentyp
R8 [} 38]
Firmware-Stand
R9 [} 38]
R10
Multiplex-Schieberegister
R11
Signalkanäle
R12
minimale Datenlänge
R13
Datenstruktur
R14
reserviert
R15
Alignment-Register
Hardware-Versionsnummer
R16 [} 38]
R17
reserviert
Buffer voll - Meldung
R18 [} 39]
...
...
R30
reserviert
Kodewort-Register
R31 [} 39]
Baudrate
R32 [} 39]
Datenrahmen
R33 [} 39]
Feature-Register
R34 [} 40]
Anzahl der Datenbytes zum Buskoppler 0x0017
R35 [} 39]
R36
reserviert
...
...
R63
reserviert
KL6031/KS6031, KL6041/KS6041
Default-Wert
variabel
0x0000
0x0000
0x0000
0x0000
variabel
0x0000
KL6031:
0x178F
KL6041:
0x1799
z. B. 0x3143
variabel
variabel
variabel
0x0000
-
variabel
z. B. 0x0000
-
0x0400
...
-
variabel
0x0006
0x0003
0x0181
0x0000
...
0x0000
Version: 2.1.0
