Smartec CLD132/134 PROFIBUS PA/DP
Endress+Hauser
7.1.5 Parameter FACTORY_RESET
Über den Parameter FACTORY_RESET können Sie folgende Daten zurücksetzen:
• 1 - Alle Daten auf PNO Default-Werte
• 2506 - Warmstart des Messumformers
• 2712 - Busadresse
• 32768 - Kalibrierdaten
• 32769 - Einstelldaten
Über die Vorort-Bedienung können Sie im Menü-Feld S10 (Funktionsgruppe SERVICE)
entweder alle Daten auf Werkseinstellung zurücksetzen oder die Sensordaten löschen.
7.1.6 Parameter IDENT_NUMBER_SELECTOR
Mit diesem Parameter können Sie den Messumformer in drei Betriebsarten umschalten,
die jeweils eine andere Funktionalität bezüglich der zyklischen Daten haben:
IDENT_NUMBER_SELECTOR
0
1 (Default)
2
(Siehe auch Tabelle zu den Gerätestammdateien ).
7.1.7 Analog Input Block (Funktionsblock)
Im Analog Input Funktionsblock werden die Prozessgrößen (Leitfähigkeit und Tempera-
tur) vom Transducer Block leittechnisch für die anschließenden Automatisierungsfunktio-
nen aufbereitet (z. B. Skalierung, Grenzwertverarbeitung). Dem Messumformer mit
PROFIBUS stehen zwei Analog Input Funktionsblöcke zur Verfügung.
7.1.8

Signalverarbeitung

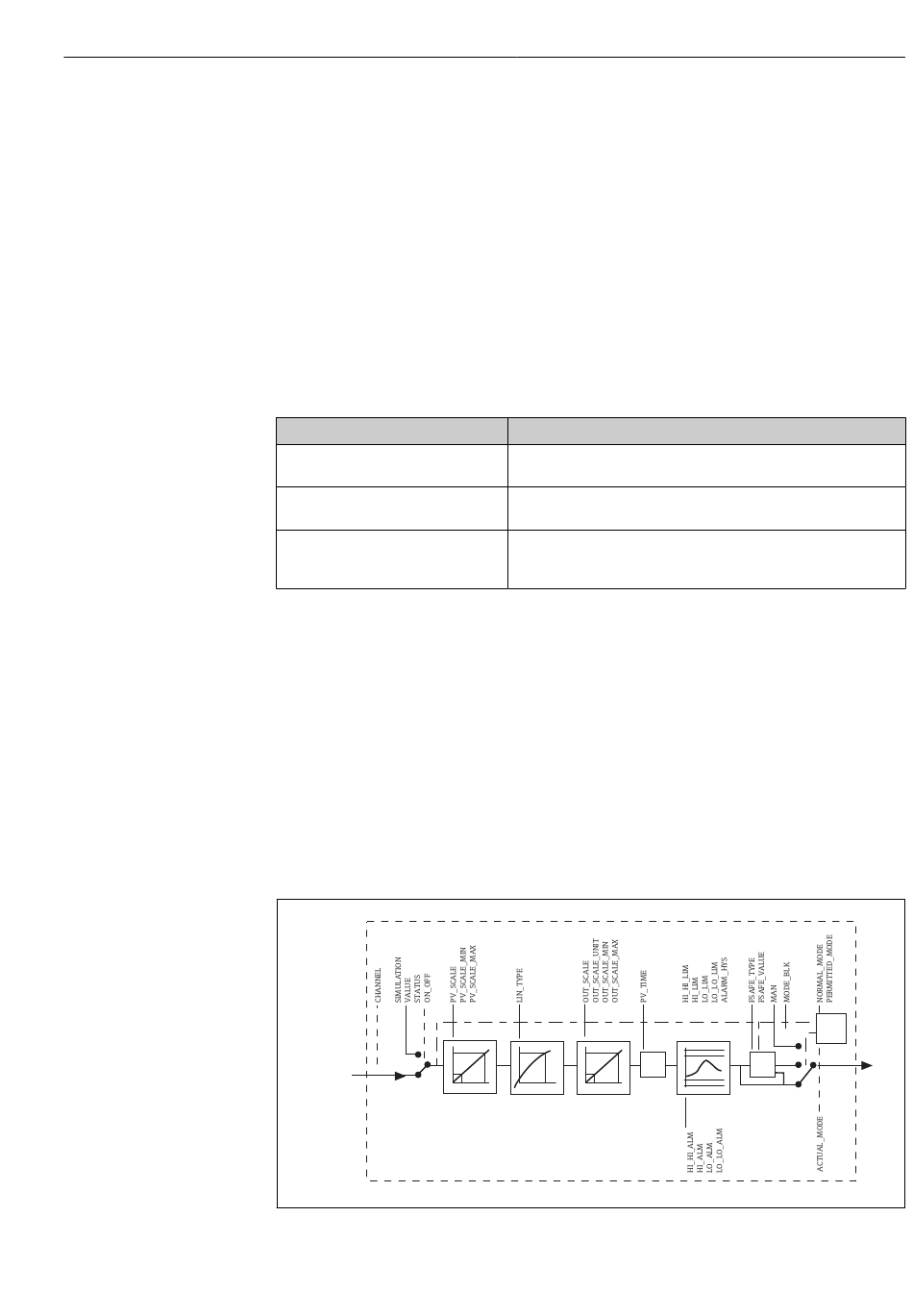

Die Abbildung zeigt schematisch den internen Aufbau eines Analog Input Funktions-
blocks:
1
Transducer
Block
0
 5 Schematischer innerer Aufbau eines Analog Input Funktionsblocks
Funktionalität
Zyklische Kommunikation nur mit Profile-GSD möglich. Nur Standard
Diagnose in den zyklischen Daten.
Volle Funktionalität mit Profile 3.0 und erweiterter Diagnose in den
zyklischen Daten. Es ist die herstellerspezifische GSD erforderlich.
Abwärtskompatible Profile 2.0 Funktionalität ohne Diagnose in den
zyklischen Daten. Es ist die herstellerspezifische Profile 2.0 GSD
erforderlich.
1
t
1 0 1
PV OUT
Systemintegration
MODE/
STATUS
MAN
FAIL O/S OUT
SAFE
AUTO
A0051926
17
