4.11 Drehmomentstütze für BS.F..-Aufsteckgetriebe montieren
Montieren Sie die Drehmomentstütze spannungsfrei!

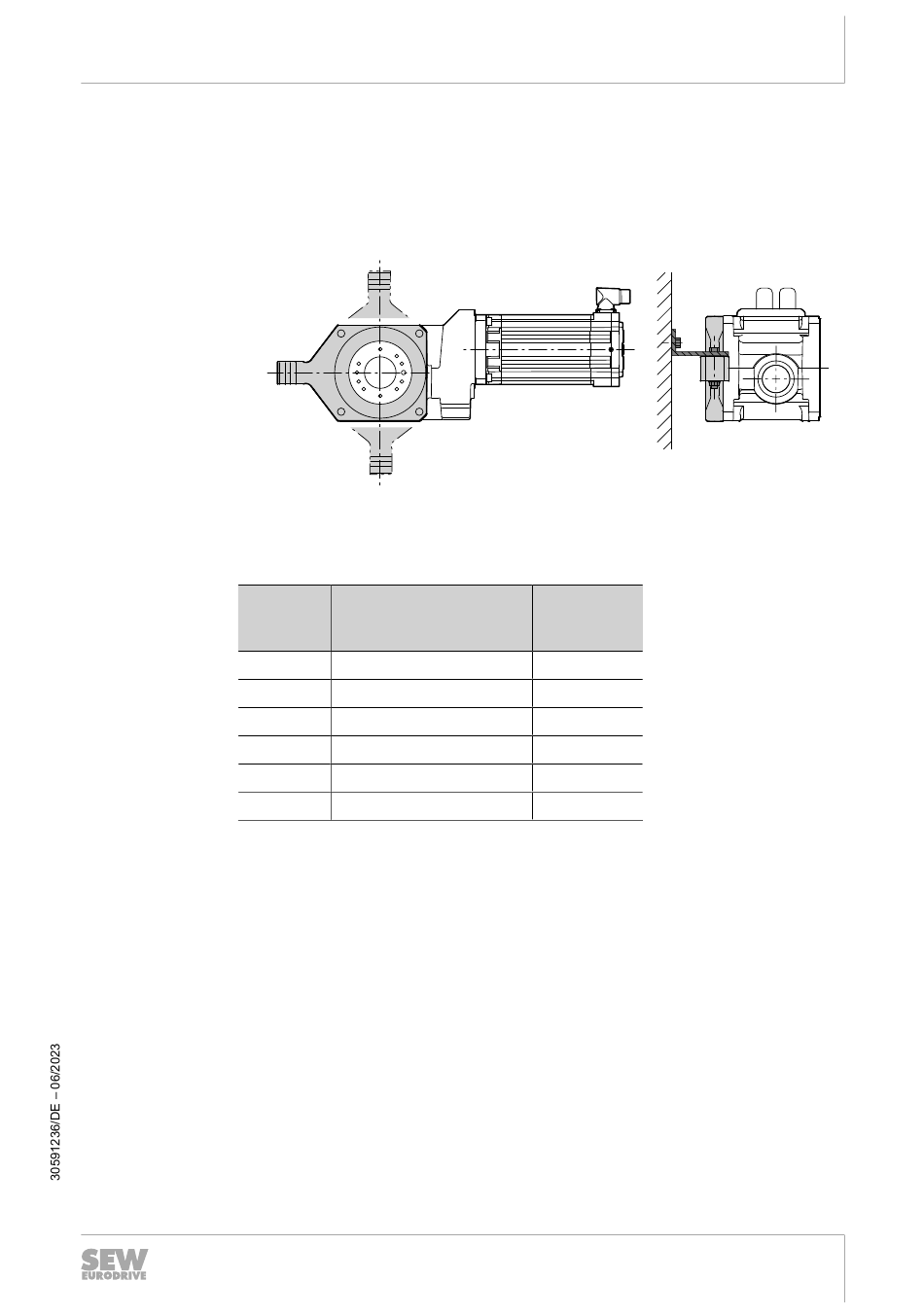

Folgende Abbildung zeigt die möglichen Positionen der Drehmomentstütze bei den
BS.F..-Getrieben:
0°
Verwenden Sie bei Aluminiumteilen geeignete Zahnscheiben.
Ziehen Sie die Befestigungsschrauben gemäß folgender Tabelle an:
Getriebe-
größe
202
302
402
502
602
802
1) Festigkeitsklasse nach DIN EN ISO 4762
Drehmomentstütze für BS.F..-Aufsteckgetriebe montieren
90°
270°
Schraubenanzahl ×
1)
Schraubengröße
4 × M6 × 35 – 8.8
4 × M8 × 40 – 8.8
4 × M10 × 45 – 8.8
4 × M12 × 40 – 8.8
4 × M16 × 55 – 8.8
4 × M16 × 55 – 8.8
Betriebsanleitung – Getriebe Typenreihe BS.F.., PS.F.. und PS.C..
Mechanische Installation
Anziehdreh-
moment
Nm
12
28
56
96
235
235
4
