Getriebe-Entlüftung - SEW-Eurodrive BS F Serie Betriebsanleitung

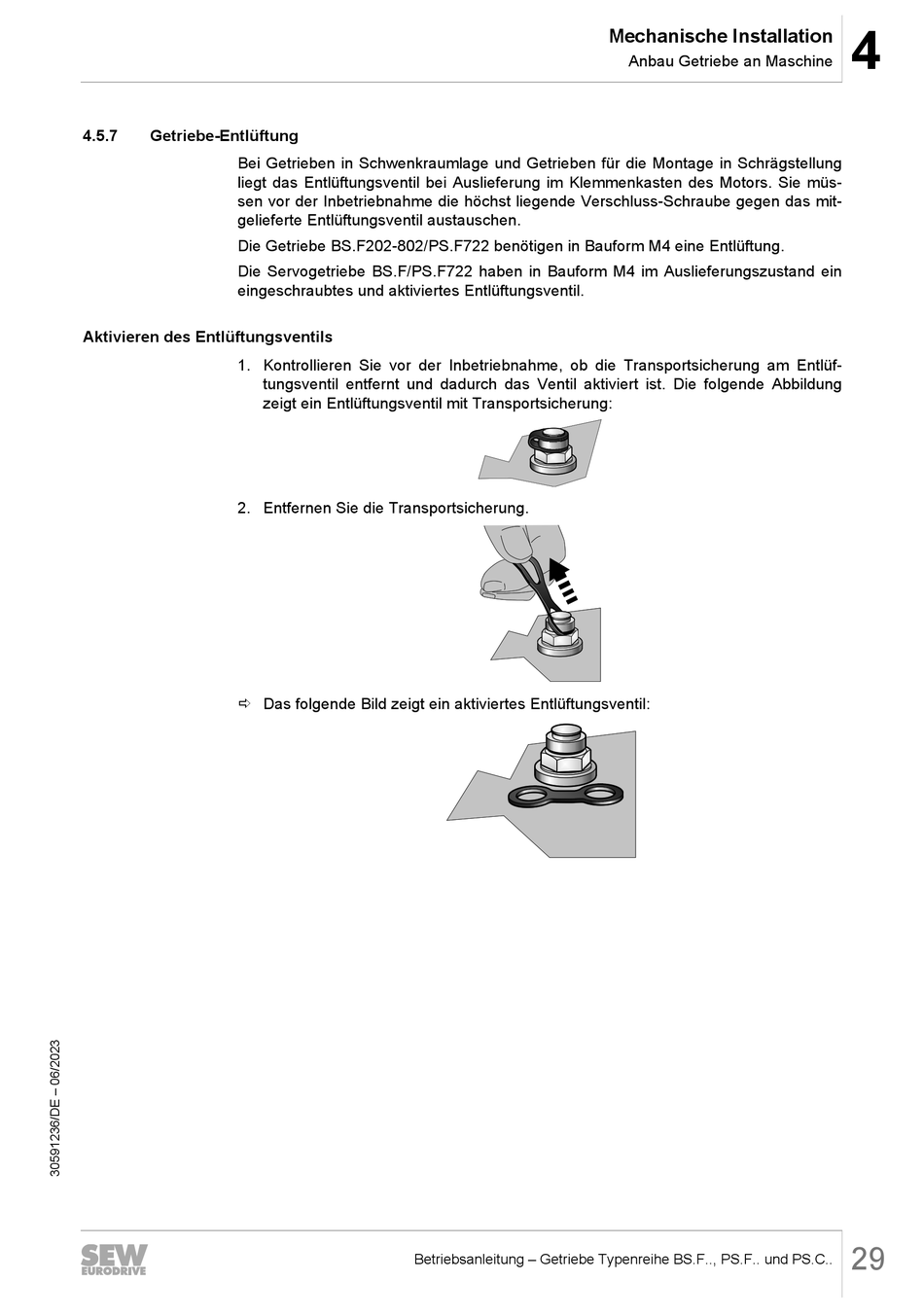

4.5.7 Getriebe-Entlüftung
Bei Getrieben in Schwenkraumlage und Getrieben für die Montage in Schrägstellung
liegt das Entlüftungsventil bei Auslieferung im Klemmenkasten des Motors. Sie müs-
sen vor der Inbetriebnahme die höchst liegende Verschluss-Schraube gegen das mit-
gelieferte Entlüftungsventil austauschen.
Die Getriebe BS.F202-802/PS.F722 benötigen in Bauform M4 eine Entlüftung.
Die Servogetriebe BS.F/PS.F722 haben in Bauform M4 im Auslieferungszustand ein
eingeschraubtes und aktiviertes Entlüftungsventil.
Aktivieren des Entlüftungsventils
1. Kontrollieren Sie vor der Inbetriebnahme, ob die Transportsicherung am Entlüf-
2. Entfernen Sie die Transportsicherung.
ð Das folgende Bild zeigt ein aktiviertes Entlüftungsventil:
tungsventil entfernt und dadurch das Ventil aktiviert ist. Die folgende Abbildung
zeigt ein Entlüftungsventil mit Transportsicherung:
Betriebsanleitung – Getriebe Typenreihe BS.F.., PS.F.. und PS.C..
Mechanische Installation
Anbau Getriebe an Maschine
4
29
