Kapitel 4
Baugruppen und deren Funktionsprüfung
LNT- - - - Modul 70038
LNT
Modul 70038
LNT
LNT
Modul 70038
Modul 70038

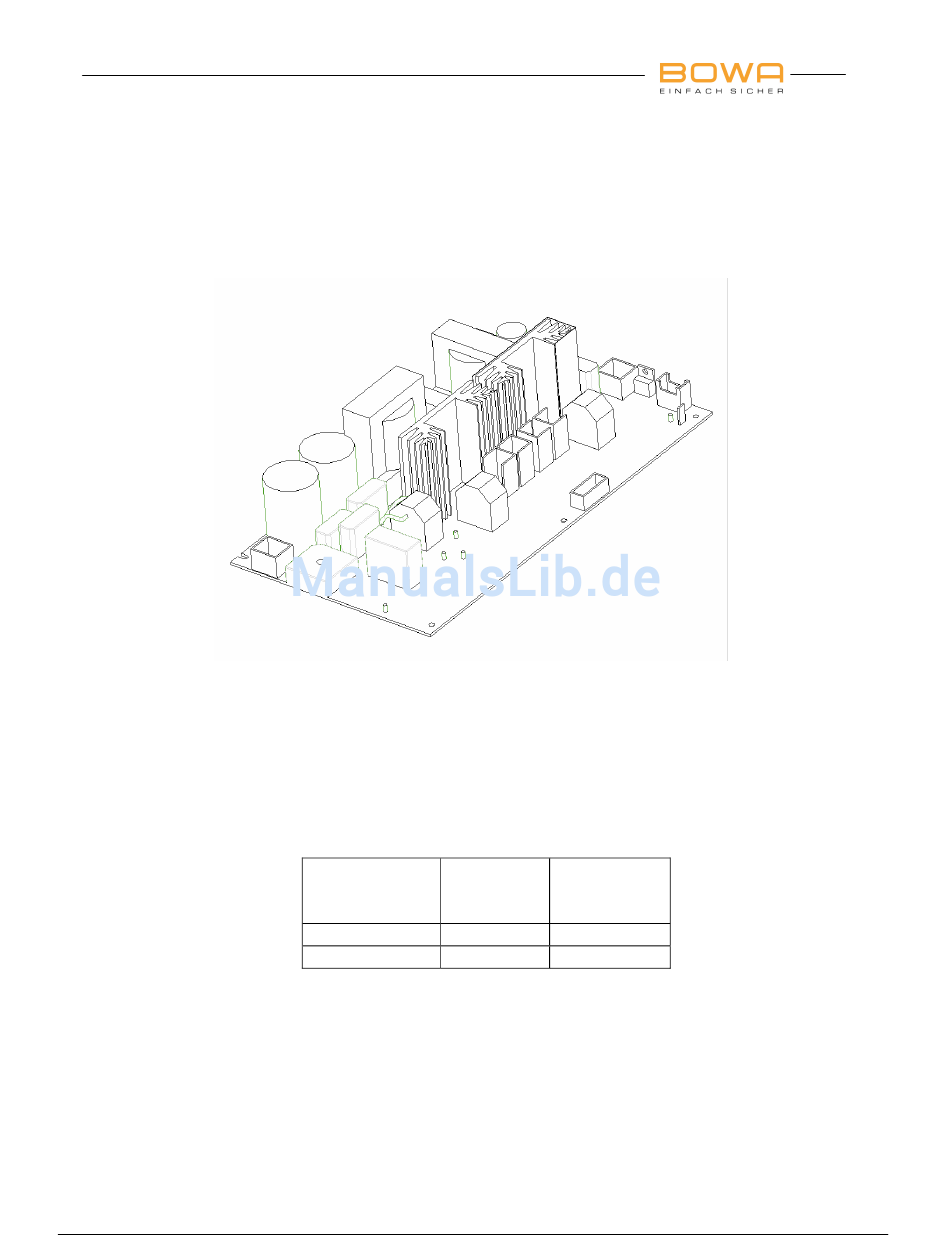

Das LNT-Modul wandelt die Netzspannung (AC) zu der von der MCU eingestellten
Gleichspannung für den HF-Generator um. Es beinhaltet einen Netzgleichrichter und
ein Schaltnetzteil samt der dazu gehörigen Steuerung.
Netzgleichrichter / AC/DC Converter
Netzgleichrichter / AC/DC Converter
Netzgleichrichter / AC/DC Converter
Netzgleichrichter / AC/DC Converter
Der Netzgleichrichter ist über den Netzschalter an der Netzeingangsbuchse mit integ-
riertem Netzfilter angeschlossen. Er wandelt die Netzspannung (AC) in zwei Gleich-
spannungen (±160V) für das Schaltnetzteil um. Über eine Lötbrücke kann die Versor-
gungsspannung zwischen 120V und 230V eingestellt werden (siehe Tabelle unten
Nach dem Einschalten laden sich die leeren Kondensatoren C50 und C51 über den
Brückengleichrichter BR2, Sicherung F1 und R74 langsam auf. Nach der Initialisierung
der MCU schaltet diese das Relais K1 ein und umgeht somit diese Einschaltstrombe-
grenzung.
Sicherung F1 = T200mA, Bauform TR5 nach IEC 127
ARC 300 / ARC 350 Serviceunterlagen
Versorgungs- - - -
Versorgungs
Versorgungs
Versorgungs
Brücke
Brücke
Brücke
Brücke
Spannung
Spannung
zwischen n n n
zwische
Spannung
Spannung
zwische
zwische
Pin1
Pin1
Pin1
Pin1- - - - Pin2
120V
230V
Brücke zwi- i- i- i-
Brücke zw
Brücke zw
Brücke zw
schen Pin2- - - -
schen Pin2
schen Pin2
schen Pin2
Pin2
Pin2
Pin2
Pin3
Pin3
Pin3
Pin3
X X X X
X X X X
).
Seite 21/147
