Aufbau und Funktion
WIG-Schweißen
5.13
WIG-Schweißen
5.13.1 Lichtbogenzündung

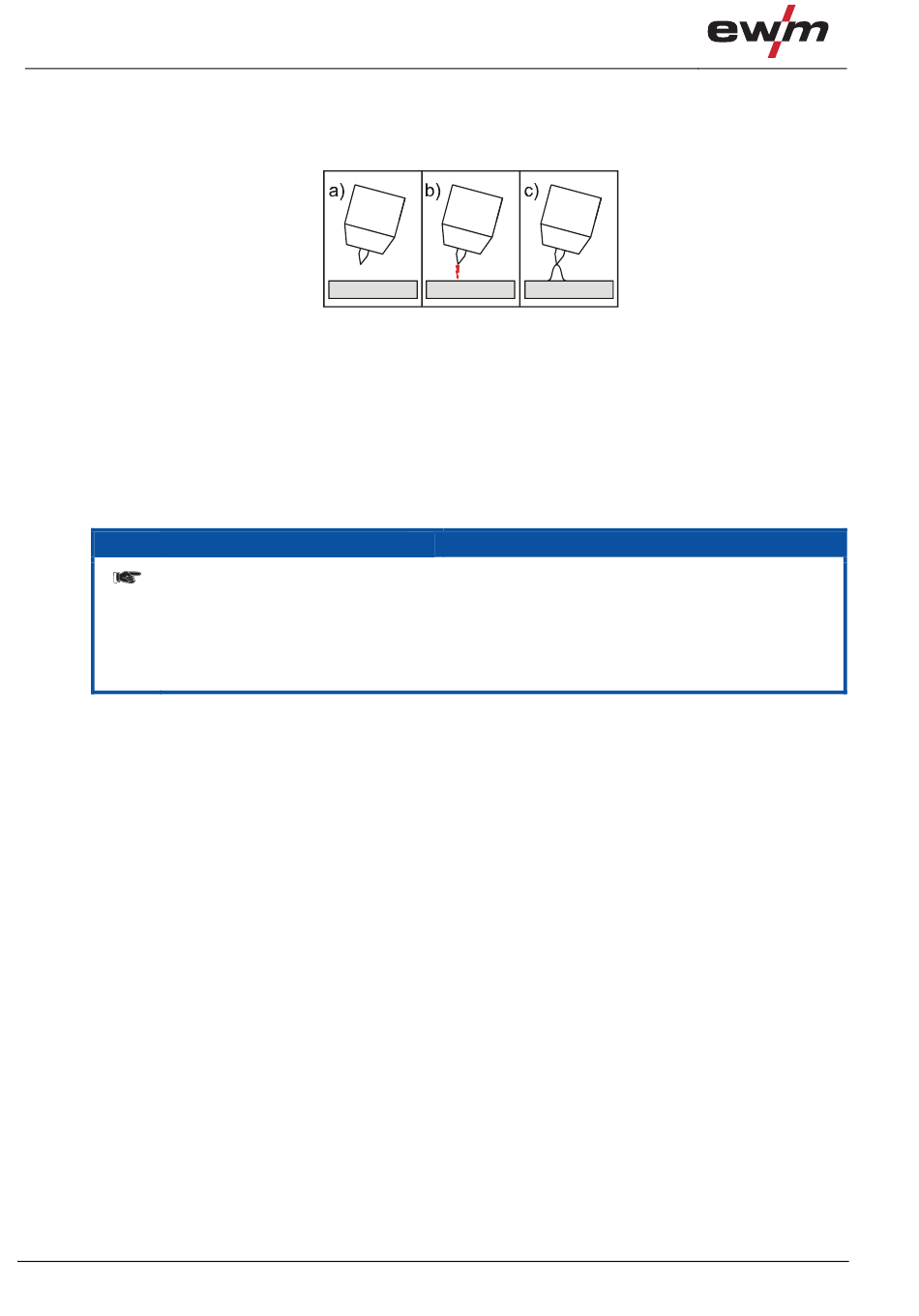

5.13.1.1 HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Roboterstartsignal (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Roboterstopsignal bzw. weitere Signale je nach angewählter
Betriebsart.
5.13.2 WIG-Zwangsabschaltung
Kommt es nach dem Start über die Automatenschnittstelle zu keiner Zündung des
Lichtbogens, oder wird der Lichtbogen durch Abziehen des Brenners unterbrochen,
erfolgt innerhalb von 5 s eine automatische Zwangsabschaltung ohne Fehlermeldung.
•
HF, Gas und Leerlaufspannung (Leistungsteil) werden abgeschaltet.
•
Bei Verwendung von RINTX1x oder BUSINTX1x ist die Zwangsabschaltung abhängig von
der Zeit in TZ-ZÜND(PC300.net).
40
Abbildung 5-14
HINWEIS
099-000122-EW500
12.10.2010
