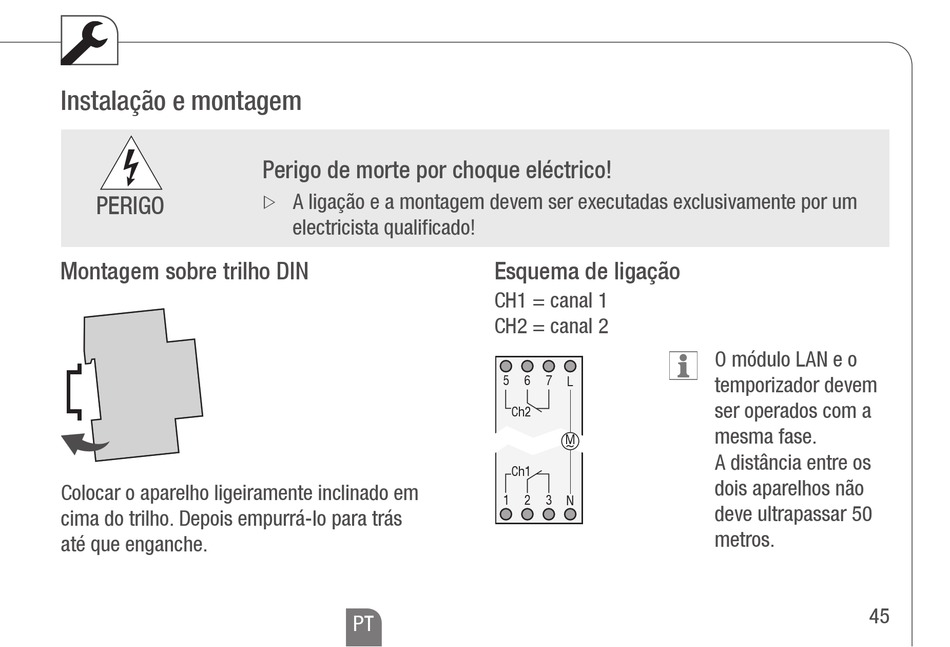

Instalação e montagem
PERIGO

Montagem sobre trilho DIN

Colocar o aparelho ligeiramente inclinado em
cima do trilho Depois empurrá-lo para trás
até que enganche
Perigo de morte por choque eléctrico!
A ligação e a montagem devem ser executadas exclusivamente por um
Z Z
electricista qualificado!
PT
Esquema de ligação
CH1 = canal 1
CH2 = canal 2
5 6 7
L
Ch2
M ~
Ch1
1 2 3 N
O módulo LAN e o
temporizador devem
ser operados com a
mesma fase
A distância entre os
dois aparelhos não
deve ultrapassar 50
metros
