Bedienungsanleitung TASU/... digi 322 J
(für 2 – 4 Kanal)
WA-EKF 3125/03.96/S:MMS/D:Bau/80.10.0724.7
1. Montage
2. Anschluß
Bedienungsanleitung der Zeitschaltuhr
1. Funktionsmerkmale
2. Inbetriebnahme
3. LCD Anzeige-Einheit
Info
4. Datenverwaltung innerhalb der Schaltuhr
5. Bedienerebene
– Tastaturbeschreibung – Funktionen
– IR Empfänger
6. Eingabe des aktuellen Datums und Uhrzeit
S
7. Sommer-/Winterzeit Umstellung
t
8. Programmierung als Wochenschaltuhr
a
– Routine Wochenprogramm
n
d
9. Programmierung von Datumsbereichen + Schaltbefehlen
a
10. Programmierung eines Einzeldatums + Schaltbefehlen
r
11. Lesen – Ändern – Ergänzen
d
Löschen, Reset
12. Eingabe Meßperiode
EVU
13. Erhöhung der Priorität
Sonder-
14. Impuls-Schaltbefehle
funktionen
15. Testlauf
16. Manuelle Betätigung der Schaltausgänge
DCF 77 Option
17. Funkuhr-Betrieb DCF 77

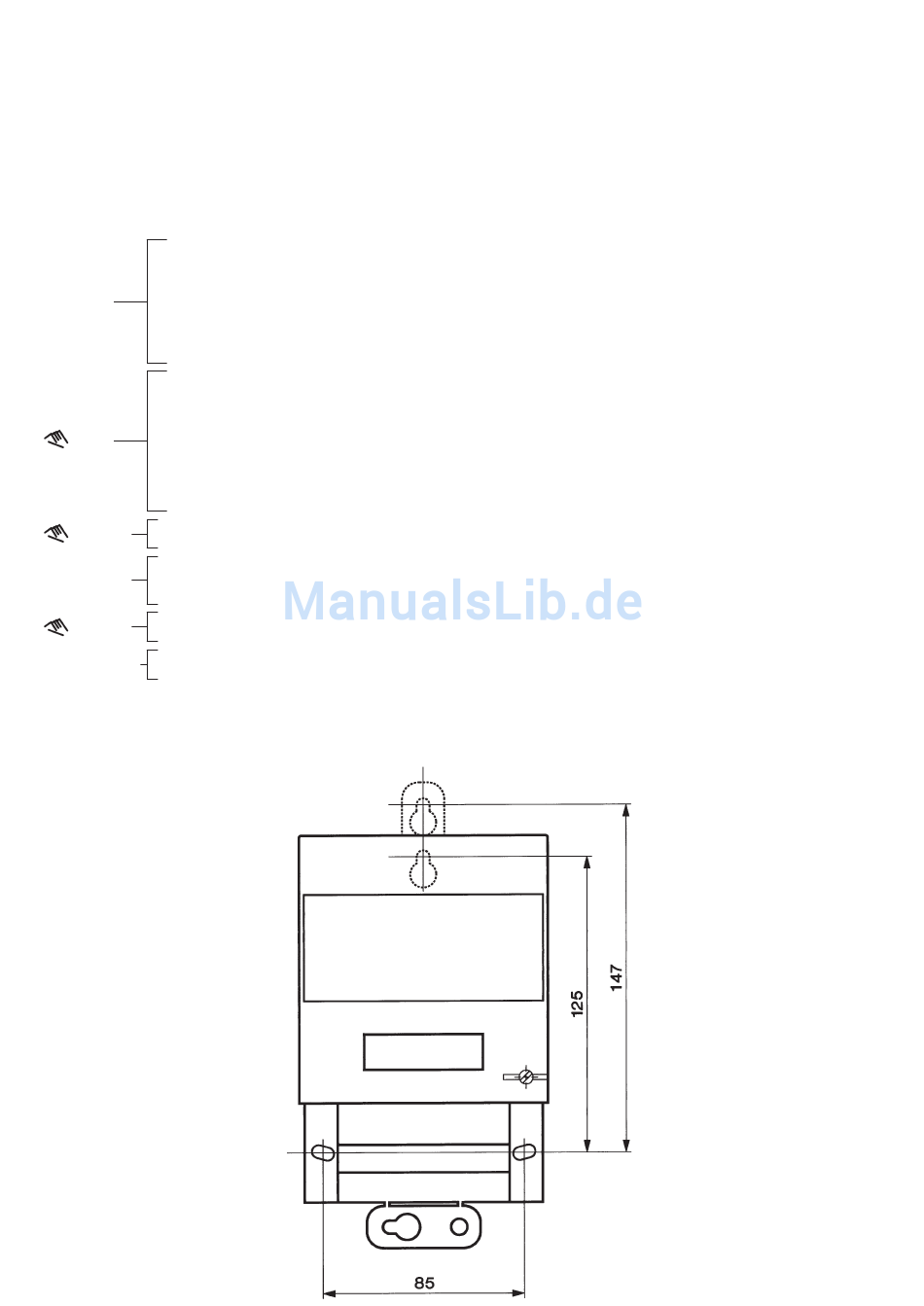

1. Montage
Die Schaltuhr bietet die klassische 3 Punkt Befestigung
a) auf dem Zählerfeld
b) auf dem Klemmendeckel nach DIN 43857 Teil 5
digi 322 JF
