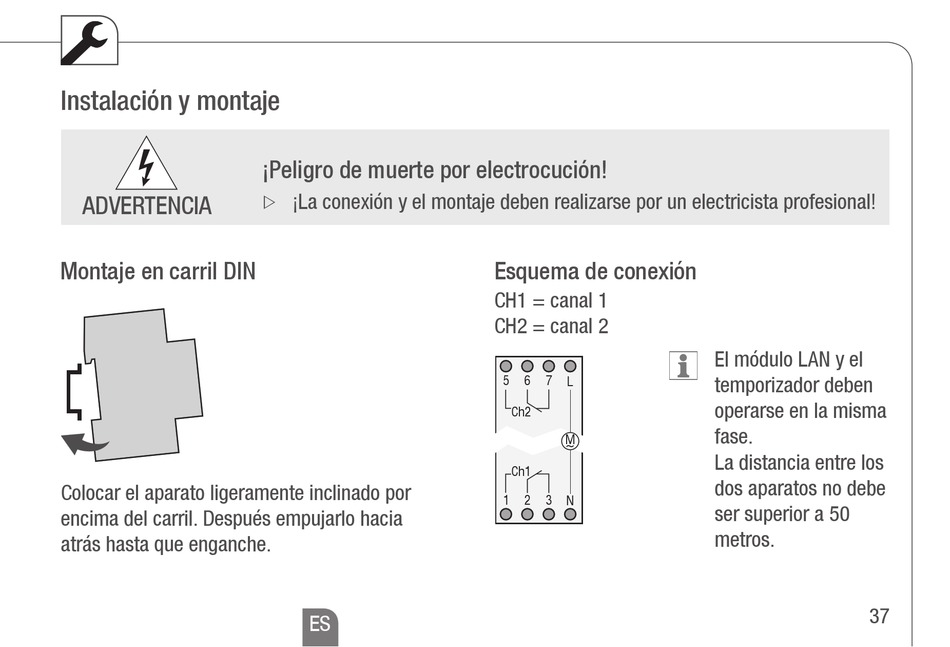

Instalación y montaje
ADVERTENCIA

Montaje en carril DIN

Colocar el aparato ligeramente inclinado por
encima del carril Después empujarlo hacia
atrás hasta que enganche
¡Peligro de muerte por electrocución!
¡La conexión y el montaje deben realizarse por un electricista profesional!
Z Z
ES
Esquema de conexión
CH1 = canal 1
CH2 = canal 2
5 6 7
L
Ch2
M ~
Ch1
1 2 3 N
El módulo LAN y el
temporizador deben
operarse en la misma
fase
La distancia entre los
dos aparatos no debe
ser superior a 50
metros
37
