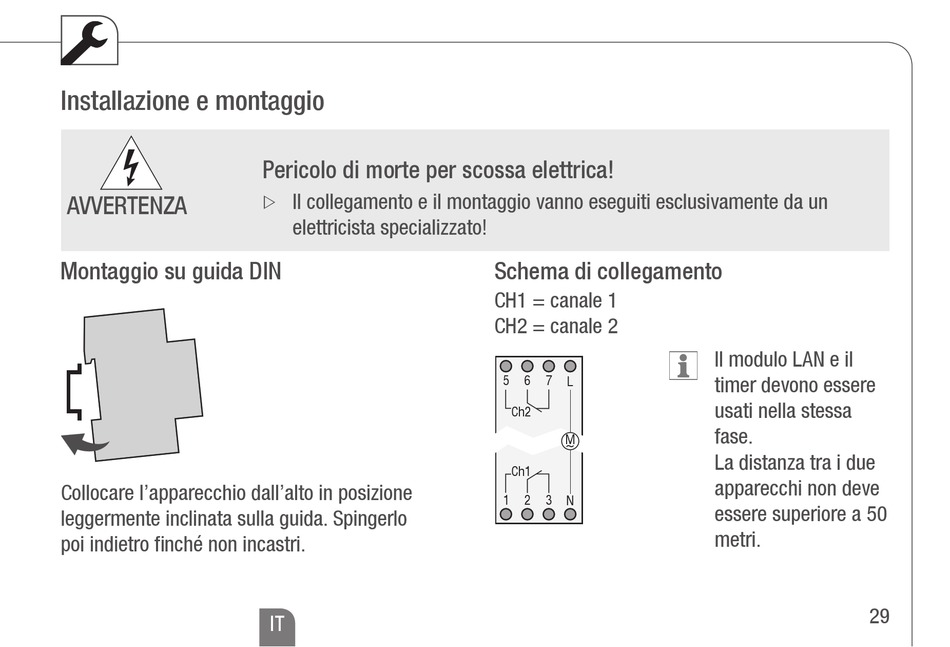

Installazione e montaggio

AVVERTENZA

Montaggio su guida DIN

Collocare l'apparecchio dall'alto in posizione
leggermente inclinata sulla guida Spingerlo
poi indietro finché non incastri
Pericolo di morte per scossa elettrica!
Il collegamento e il montaggio vanno eseguiti esclusivamente da un
Z Z
elettricista specializzato!
IT

Schema di collegamento

CH1 = canale 1
CH2 = canale 2
5 6 7
L
Ch2
M ~
Ch1
1 2 3 N
Il modulo LAN e il
timer devono essere
usati nella stessa
fase
La distanza tra i due
apparecchi non deve
essere superiore a 50
metri
