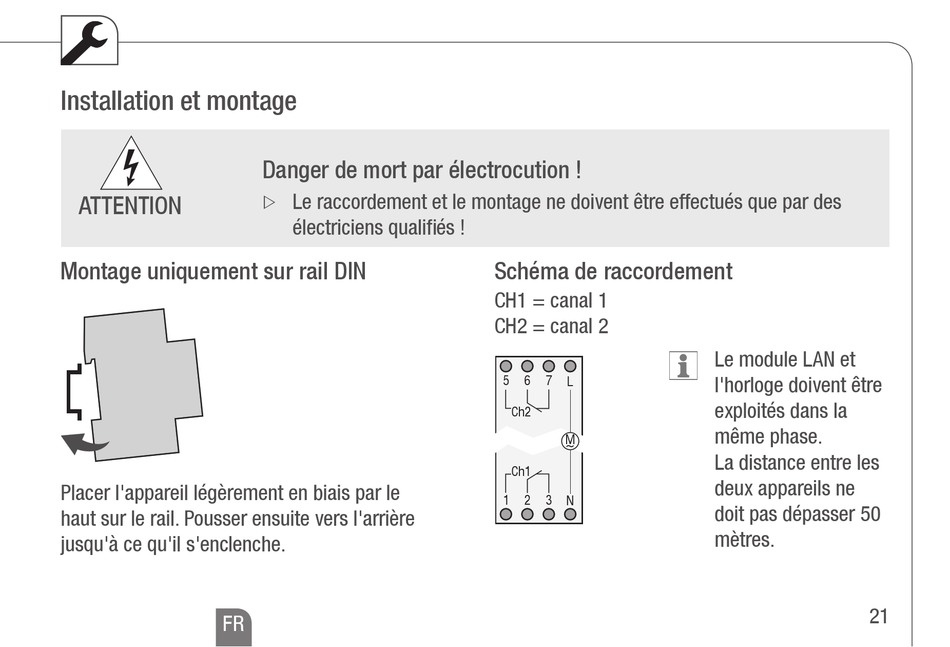

Installation et montage

ATTENTION

Montage uniquement sur rail DIN

Placer l'appareil légèrement en biais par le
haut sur le rail Pousser ensuite vers l'arrière
jusqu'à ce qu'il s'enclenche
FR
Danger de mort par électrocution !
Le raccordement et le montage ne doivent être effectués que par des
Z Z
électriciens qualifiés !
Schéma de raccordement
CH1 = canal 1
CH2 = canal 2
5 6 7
L
Ch2
M ~
Ch1
1 2 3 N
Le module LAN et
l'horloge doivent être
exploités dans la
même phase
La distance entre les
deux appareils ne
doit pas dépasser 50
mètres
