Installation Og Montage; Montage På Din-Skinne; Tilslutningsplan - Grasslin Talento CE plus Bedienungsanleitung

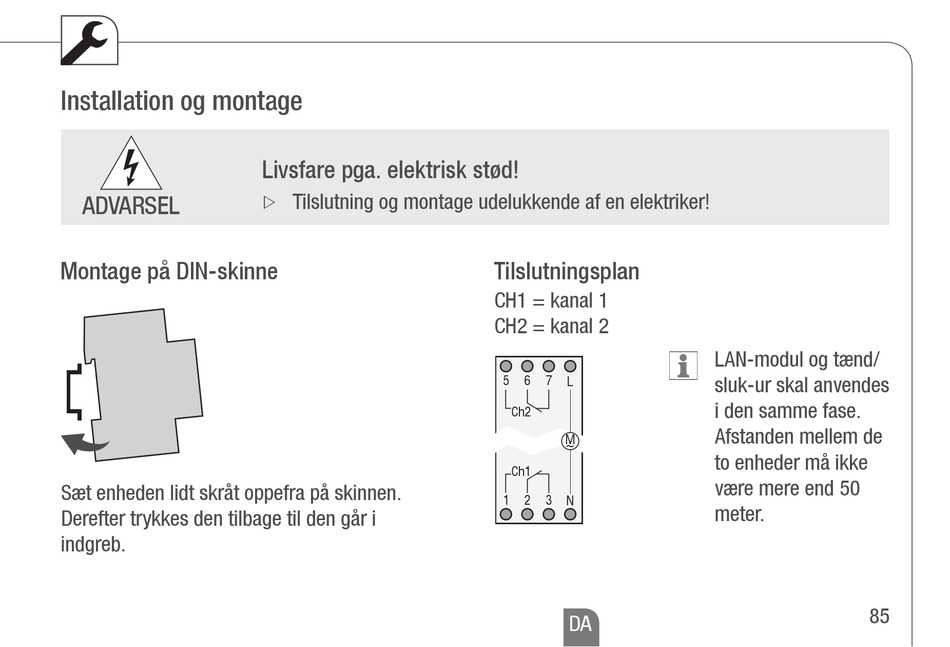

Installation og montage

ADVARSEL
Montage på DIN-skinne
Sæt enheden lidt skråt oppefra på skinnen
Derefter trykkes den tilbage til den går i
indgreb
Livsfare pga� elektrisk stød!
Tilslutning og montage udelukkende af en elektriker!
Z Z

Tilslutningsplan

CH1 = kanal 1
CH2 = kanal 2
5 6 7
L
Ch2
M ~
Ch1
1 2 3 N
DA
LAN-modul og tænd/
sluk-ur skal anvendes
i den samme fase
Afstanden mellem de
to enheder må ikke
være mere end 50
meter
85
