Paigaldus- ja kasutusjuhend Rocher Elite
2.20. Põhikujutis, kui Elite kasutatakse juhtpaneelina
Keris
Adapteri trükkplaat
OLEA 103
Keris
Adapteri trükkplaat
OLEA 103
Sensor OLET 31
Keris
Sensori juhe
1= Sinine
2= Valge
3= Punane
4= Kollane
A1 Kollane
A2 Roheline
A3 Punane
A4 Must
Silikoon 4 x 0,25 mm²

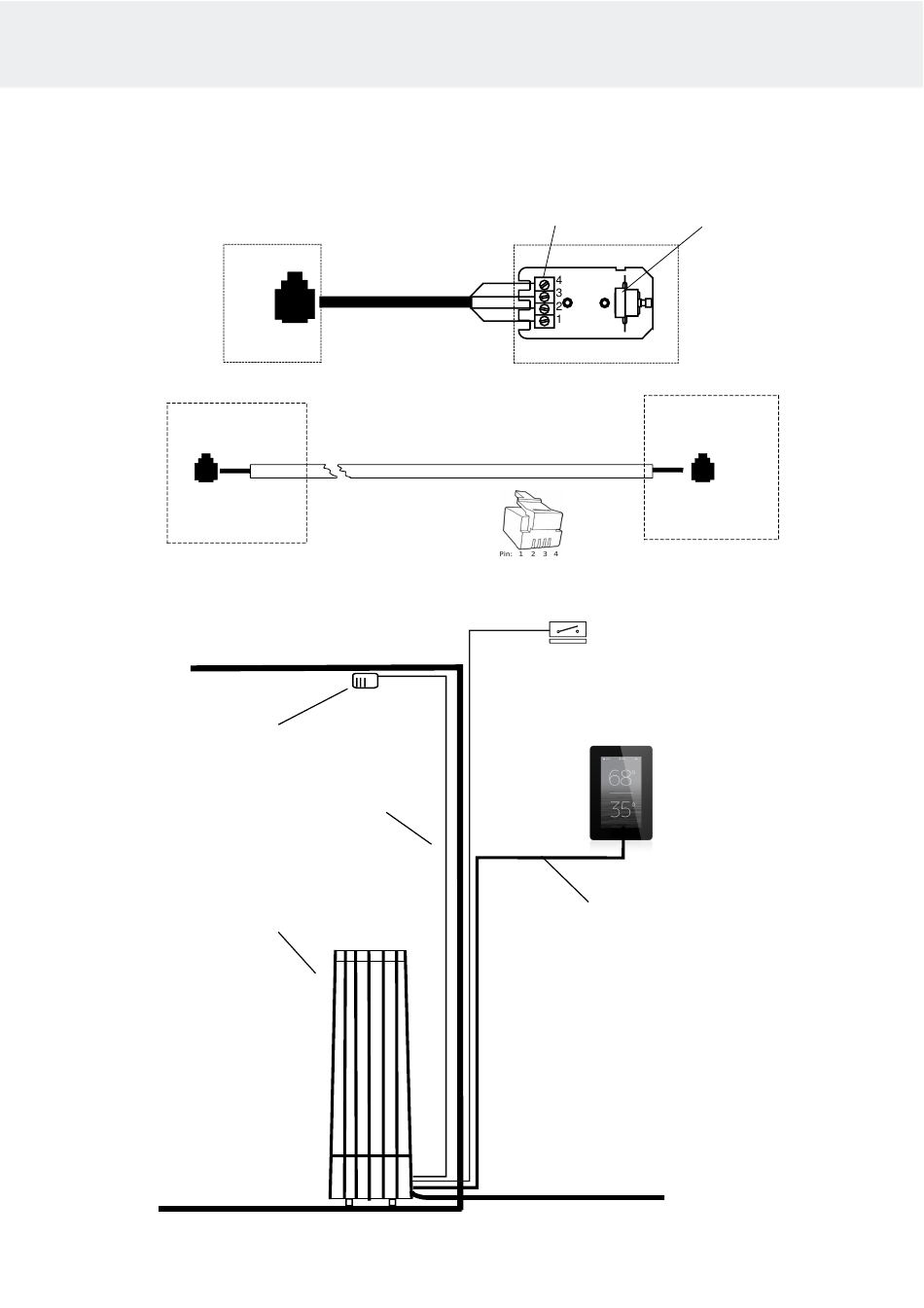

Joonis 10 Põhikujutis
Piirang
Terminaliplokk
Sensor OLET 31
Juhtpaneel
Elite
Ukselüliti
Juhtpaneel
Elite
NB!
Vaadake
juhtpaneeli
kasutusjuhendist
täpsemaid
paigaldusjuhiseid
4 x 0,15 mm²
Sisend
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
14
