Installations- och bruksanvisning Rocher Elite

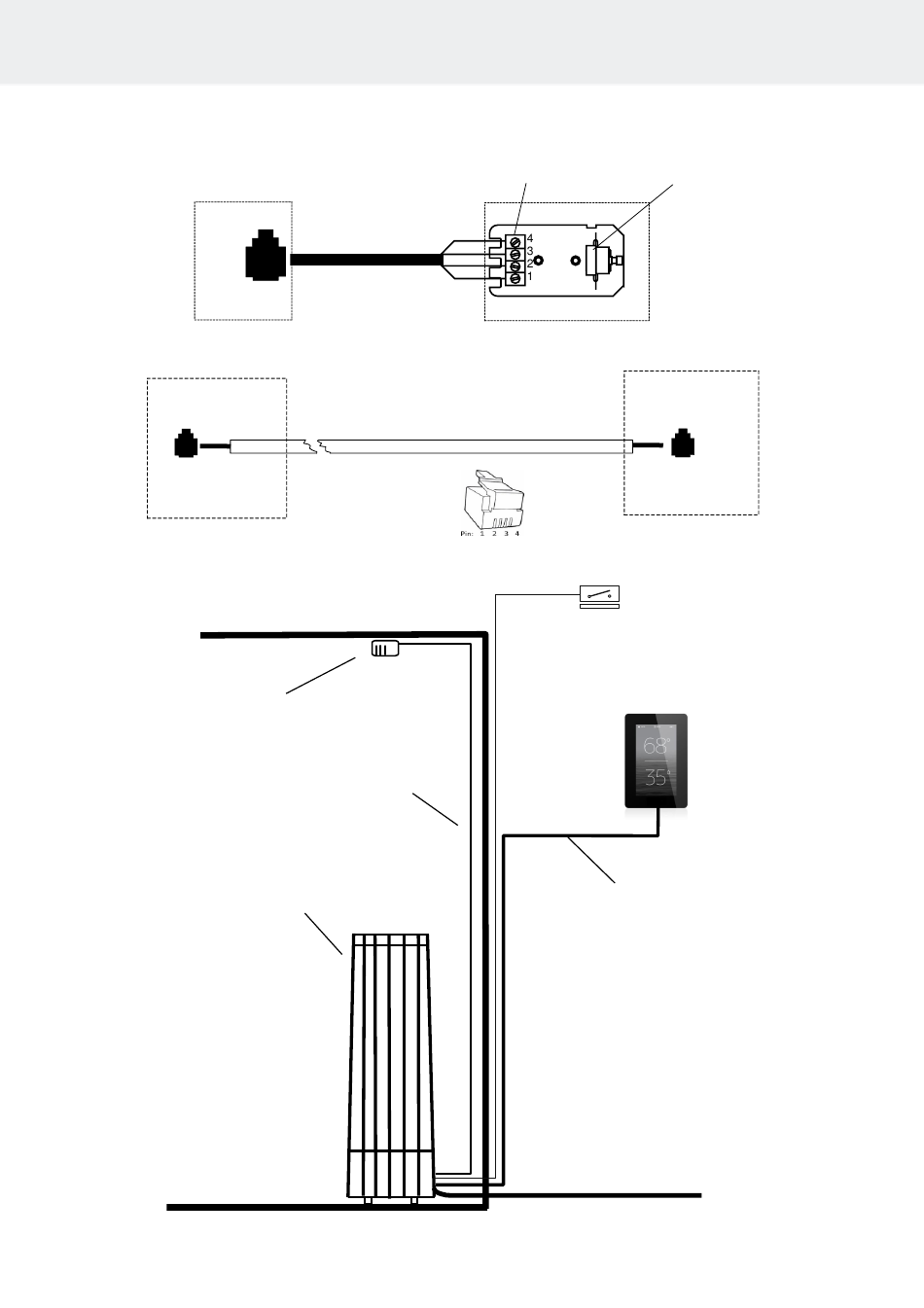

2.20. Principskiss när styrcentral Elite
Agregat
Adapterkretskort
OLEA 103
Agregat
Adapterkretskort
OLEA 103
Senosr OLET 31
Sensorkabel
1 = Blå
2 = Vit
3 = Röd
4 = Gul
A1 Gul
A2 Grön
A3 Röd
A4 Svart
Principskiss
Silikon 4 x 0,25 mm²
Agregat
Bild 10 Principskiss
Begränsare
Kopplingsribba
Sensor OLET 31
Styrcentral
Elite
Dörrkontakt
Styrcentral
Elite
4 x 0,15 mm²
Inneffekt
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
14
OBS!
För utförligare
installationsanvisningar
se styrcentralens
.
bruksanvisning
