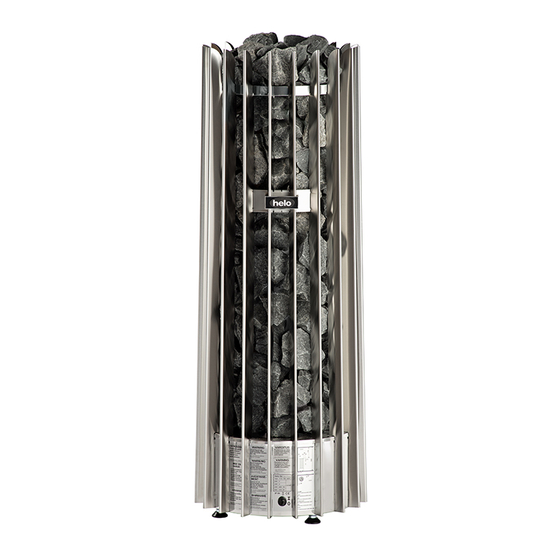

Seite 1 Bruks- och installationsanvisning Rocher Elite Product Manual Rocher Elite Rocher Elite –Produkthandbuch Manuel produit Rocher Elite Instalación y manual de uso de Rocher Elite Инструкция по эксплуатации и монтажу Rocher Elite Podręcznik instalacji i użytkowania Rocher Elite Paigaldus- ja kasutusjuhend Rocher Elite Manuale di installazione e uso Rocher Elite Návod k instalaci a použití...
Seite 2 The genuine Finnish sauna Käyttö- ja asennusohje Rocher Elite SÄHKÖKIUAS: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ OHJAUSKESKUS: Pure Elite 7013490 314 SKLT 68-1 A...
Seite 3: Inhaltsverzeichnis
Käyttö- ja asennusohje Rocher Elite Sisällys 1 Varoitukset Tarkista ennen saunomista Saunahuone Käyttäjälle Kiukaan ohjauslaitteiden käyttö 2. Saunan lämmitys Suositeltava saunan ilmanvaihto Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä Tuntoelimen asennus kattoon Lisä (Extra NTC) tuntoelimen asennus Kiuaskivet Jos kiuas ei lämpene...
Seite 4: Varoitukset
Käyttö- ja asennusohje Rocher Elite Varoitukset 1.1 Tarkista ennen saunomista 1. Saunahuone on siinä kunnossa, että siellä voi saunoa. 2. Ovi ja ikkuna on suljettu. 3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa ja kivet harvaan ladottuja.
Seite 5: Saunan Lämmitys
Käyttö- ja asennusohje Rocher Elite 2. Saunan lämmitys Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun lämmität saunaa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu, kytke kiuas hetkeksi pois päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle.
Seite 6: Tuntoelimen Asennus Kattoon
Käyttö- ja asennusohje Rocher Elite 2.3 Tuntoelimen asennus kattoon Kattoasennuksessa tuntoelimen koteloon on porattava 5mm reikä jotta mahdollinen kerääntynyt vesi pääsee poistumaan. ø 5 mm Anturiin ei saa kohdistaa suoraa vesisuihkua eikä heittää siihen vettä kauhalla. 2.4 Lisä (Extra NTC) tuntoelimen asennus Lisä...
Seite 7: Jos Kiuas Ei Lämpene
Käyttö- ja asennusohje Rocher Elite 2.6 Jos kiuas ei lämpene Mikäli kiuas ei lämpene, tarkista että - virta on kytkettynä. - kiukaan etusulakkeet ovat ehjät. - onko ohjauspaneelissa virheilmoitusta viasta. Jos ohjauspaneelissa on virheilmoitus, lue ohjauspaneelin käyttöohje. HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEISTOON ELI TULEVALLE KÄYTTÄJÄLLE.
Seite 8: Kiukaan Suojaetäisyydet
Käyttö- ja asennusohje Rocher Elite 2.10 Kiukaan suojaetäisyydet Nurkka- ja seinäasennus: Tuntoelin OLET 31 asennetaan seinälle kiukaan keskilinjalle 40 mm katosta. Vaihtoehtoinen asennuspaikka myös kattoon kiukaan keskelle yläpuolelle, katso ohje keskiasennus. Kiuas on kiinnitettävä lattiaan tai lauderakenteisiin, jotta suojaetäisyydet eivät pääse muuttumaan.
Seite 9: Kiviladonnan Valmistelu
Käyttö- ja asennusohje Rocher Elite 2.11 Kiviladonnan valmistelu Tukipinnojen poistaminen kiviladonnan ajaksi. Poista pinnojen kiinnitys ruuvit (2 kpl). Nosta tukipinnan lukituslevy ylös paikaltaan. Poista tukipinnat nostamalla niitä ylöspäin. Lado kivet n. Helo- merkkiin asti. Asenna tukipinnat takaisin. Tukipinnat asennetaan paikoilleen päinvastaisessa järjestyksessä.
Seite 10: Vastustuen Asennus
Käyttö- ja asennusohje Rocher Elite 2.12 Vastustuen asennus: Huomioi, että vastustukea on aina käytettävä,jotta vastukset eivät väänny kiinni toisiinsa, eikä myöskään ulos sivuille. Vastustuen asennus: Täytä kivitila noin puoleen väliin kivillä. Asenna sen jälkeen vastus- tuki siten, että vastukset jäävät aukkojen väliin. Kallista tukea ja paina tuen päissä...
Seite 11: Kiukaan Liittäminen Sähköverkkoon
Käyttö- ja asennusohje Rocher Elite 2.13 Kiukaan liittäminen sähköverkkoon Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukai- sesti. Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai laadultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkki- lamppu, sähkölämmityksen vuorottelu) pitää...
Seite 12: Liitosjohdon Kytkentärasian Sijoitus Saunassa
Käyttö- ja asennusohje Rocher Elite 2.15 Liitosjohdon kytkentärasian sijoitus saunassa A = Ilmoitettu vähimmäissuojaetäisyys 1. Suositeltava kytkentärasian sijoituspaikka. 2. Tällä alueella tulisi käyttää silumiinirasiaa. 3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa. Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C).
Seite 13 Käyttö- ja asennusohje Rocher Elite 2.18 Ovikytkin Ovikytkimellä tarkoitetaan määräyksien mukaista saunan ovessa olevaa kytkintä. Ovikytkin vaaditaan yleisissä ja yksityiskäytössä olevissa saunoissa, sellaisissa saunoissa joissa kiukaan päälle kytkentä voidaan tehdä muualta kuin itse saunasta, esim. On / Off painonapilla tai vastaavalla tavalla.
Seite 14: Kytkentäkaava
Käyttö- ja asennusohje Rocher Elite 2.19 Kytkentäkaava 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ L2 L3 OLEA 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH N T C...
Seite 15: Periaatekuva, Kun Ohjauskeskuksena On Elite
Käyttö- ja asennusohje Rocher Elite 2.20 Periaatekuva, kun ohjauskeskuksena on Elite Kytkentärima Rajoitin Kiuas Tuntoelimen kaapeli 1 = Sininen 2 = Valkoinen OLEA 103 Tuntoelin OLET 31 3 = Punainen 4 = Keltainen Ohjauskeskus Elite Kiuas A1 Keltainen A2 Vihreä...
Seite 16: Taulukko 5 Rocher Elite -Kiukaan Varaosat
Vedonpoistolaite Piirikortti OLEA 5916324 5716203 Finder rele 7801711 Sulake 1 AT 7801710 Sulake 3,15 AT 7817536 Sulakepesä 6101741 Kytkin OAAA 2 Kytkimen 7306008 suojakumi Vastus SEPC 199 5207770 2267W/230V Vastus SEPC 200 5207771 3500W/230V Taulukko 5 Rocher Elite -kiukaan varaosat...
Seite 17 Käyttö- ja asennusohje Rocher Elite 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 18 The genuine Finnish sauna Installations-och bruksanvisning Rocher Elite ELAGGREGAT FÖR BASTU: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ STYRCENTRAL: Pure Elite 314 SKLT 68-2...
Seite 19 2.15. Placering av anslutningskabelns kopplingsdosa i bastun 2.16. Fjärrstyrning 2.17. Ordning på RJ10 -kontakter 2.18. Dörrkontakt 2.19. Kopplingsschema 2.20. Principskiss när styrcentral Elite 3.Lista över reservdelar till Rocher Elite 4.ROHS Bilder och tabeller Bild 1 Rekommenderad ventilation i bastun Bild 2 Skyddsavstånd...
Seite 20: Varningar
Installations- och bruksanvisning Rocher Elite 1. VARNINGAR Kontrollera innan du badar 1.1. Att bastun är i lämpligt skick för bastubad. Att dörren och fönstret är stängda. Att stenarna i aggregatet är rekommenderade av tillverkaren, att stenarna täcker värmeelementen och är glest staplade.
Seite 21: Uppvärmning Av Bastun
Installations- och bruksanvisning Rocher Elite 2. Uppvärmning av bastun Försäkra dig om att bastun är i lämpligt skick för att bada bastu innan aggregatet slås på. Aggregatet kan orsaka lukt när bastun värms upp för första gången. Om detta sker slås aggregatet av en stund och bastun vädras. Sedan kan du slå på...
Seite 22: Takmontering Av Sensorn
Installations- och bruksanvisning Rocher Elite 2.3. Takmontering av sensorn ø 5 mm Vid takmontering ska ett hål på 5 mm borras i sensorns hölje så att eventuellt kondenserat vatten kan rinna ut. Spruta inte vatten direkt mot sensorn och stänk inte vatten på den med bastuskopan.
Seite 23: Om Aggregatet Inte Värms Upp
Installations- och bruksanvisning Rocher Elite 2.6. Om aggregatet inte värms upp Om aggregatet inte värms upp kontrolleras att: strömmen är påslagen aggregatets huvudsäkringar är hela styranordningen inte visar några felmeddelanden. Om styranordningen visar ett felmeddelande finns information i bruksanvisningen för styranordningen.
Seite 24 Installations- och bruksanvisning Rocher Elite 2.10. Skyddsavstånd för aggregatet Montering i hörn och på vägg: När sensorn OLET 31 monteras på en vägg ska den fästas 40 mm från taket på aggregatets mittlinje. Alternativt kan givaren monteras i taket ovanför aggregatets mitt – se ”Mittenmontering” för instruktioner.
Seite 25: Förberedelse Innan Stenarna Staplas
Installations- och bruksanvisning Rocher Elite 2.11. Förberedelse innan stenarna staplas Avlägsnande av stödpinnar när stenarna staplas. Avlägsna pinnarnas fästskruvar (2 st.). Lyft upp stödpinnens låsbricka. Avlägsna stödpinnarna genom att lyfta upp dem. Stapla stenarna upp till märkningen Helo. Montera tillbaka stödpinnarna.
Seite 26: Placering Av Motståndsstöd
Installations- och bruksanvisning Rocher Elite 2.12. Placering av motståndsstöd OBS!, tänk på att stöd för värmeelementen alltid ska användas för att förhindra att värmeelementen böjs in i varandra eller ut åt sidorna. Installation av stöd för värmeelementen: Fyll stenutrymmet med sten till cirka hälften. Installera därefter motståndsstödet så...
Seite 27: Anslutning Av Bastuaggregatet Till Elnätet
Installations- och bruksanvisning Rocher Elite 2.13. Anslutning av bastuaggregatet till elnätet Aggregatet får endast anslutas till elnätet av en behörig elektriker enligt gällande föreskrifter. Aggregatet ansluts halvfast till elnätet med hjälp av H07RN-F (60245 IEC 66)-kablar eller motsvarande. Övriga kablar (till signallampan och eluppvärmningens korskoppling) ska också...
Seite 28: Placering Av Anslutningskabelns Kopplingsdosa I Bastun
Installations- och bruksanvisning Rocher Elite 2.15. Placering av anslutningskabelns kopplingsdosa i bastun A = Minsta skyddsavstånd 1. Rekommenderad placering av kopplingsdosan. 2. I detta utrymme bör en silumindosa användas. 3. Detta utrymme bör undvikas. En silumindosa ska alltid användas. I andra utrymmen ska värmetåliga dosor (T 125 °C) och värmetåliga kablar (T 170 °C) användas. Kopplingsdosan får inte blockeras.
Seite 29: Dörrkontakt
Installations- och bruksanvisning Rocher Elite 2.18. Dörrkontakt Dörrkontakten är den kontakt som sitter på bastuns dörr. Kontakten uppfyller kraven i gällande bestämmelser. Alla of- fentliga och privata bastuutrymmen där bastuaggregatet kan startas från en plats utanför bastun, till exempel med en på/av-knapp eller liknande, måste vara försedda med en dörrkontakt.
Seite 30: Kopplingsschema
Installations- och bruksanvisning Rocher Elite 2.19. Kopplingsschema 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH N T C...
Seite 31: Principskiss När Styrcentral Elite
Installations- och bruksanvisning Rocher Elite 2.20. Principskiss när styrcentral Elite Begränsare Kopplingsribba Agregat Sensorkabel 1 = Blå Adapterkretskort 2 = Vit OLEA 103 Sensor OLET 31 3 = Röd 4 = Gul Styrcentral Agregat Elite A1 Gul A2 Grön Adapterkretskort A3 Röd...
Seite 32: Lista Över Reservdelar Till Rocher Elite
Installations- och bruksanvisning Rocher Elite Lista över reservdelar till Rocher Elite Reservdel Produktnummer Produktnamn Rocher 70 Elite Rocher 105 Elite 7712000 Dragavlastare 5916324 Kretskort OLEA 103 5716203 Finder relä 7801711 Säkring 1 AT 7801710 Säkring 3,15 AT 7817536 Säkringshållare 6101741 Strömbrytare OAAA 2...
Seite 33: Rohs
Installations- och bruksanvisning Rocher Elite 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 34: Control Panel
The genuine Finnish sauna Installation and User Manual Rocher Elite ELECTRIC SAUNA HEATER: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ CONTROL PANEL: Pure Elite 314 SKLT 68-3 A...
Seite 35 Installation and User Manual Rocher Elite Contents Page 1.WARNINGS 1.1. Check before taking a sauna bath 1.2. Sauna room 1.3. Information for users 1.4. Operation of the sauna heater controls 2.Heating the sauna 2.1. Recommended sauna room ventilation 2.2. Installing the sensor near a supply air vent 2.3.
Seite 36: Warnings
Installation and User Manual Rocher Elite 1. WARNINGS 1.1. Check before taking a sauna bath The sauna room is suitable for taking a sauna bath. The door and the window are closed. The sauna heater is topped with stones that comply with the manufacturer's recommendations, the heating elements are covered with stones, and the stones are piled sparsely.
Seite 37: Heating The Sauna
Installation and User Manual Rocher Elite 2. Heating the sauna Before turning the sauna heater on, make sure the sauna room is suitable for taking a sauna bath. When heated for the first time, the sauna heater may emit some odour. If you detect any odour while the sauna heater warms up, disconnect the sauna heater briefly, and air the room.
Seite 38: Ceiling Installation Of The Sensor
Installation and User Manual Rocher Elite 2.3. Ceiling installation of the sensor ø 5 mm In ceiling installation, a 5-mm hole must be drilled to the sensor case to allow any condensed water to drain. Do not spray water directly towards the sensor or splash water at it with a sauna scoop.
Seite 39: If The Sauna Heater Will Not Heat Up
Installation and User Manual Rocher Elite 2.6. If the sauna heater will not heat up If the sauna heater will not heat up, please check that: the power is on; the main fuses of the sauna heater are intact; is there any error messages on the control panel. In case of an error message on the control panel, please refer to the control panel instructions.
Seite 40 Installation and User Manual Rocher Elite 2.10. Sauna heater safety clearances Corner and wall installations: The OLET 31 sensor is installed 40 mm from the ceiling on the centre line of the heater on a wall. Alternatively, the sensor can be installed on the ceiling above the centre of the heater – see 'middle installation' for instruc- tions.
Seite 41: Preparing For Piling The Stones
Installation and User Manual Rocher Elite 2.11. Preparing for piling the stones Removing of the supporting bars to pile the stones Unscrew the bars' mounting screws (2 pcs). Lift the support bar's locking plate up from its normal position. Lift off the support bars.
Seite 42: Installing The Support For Heating Elements
Installation and User Manual Rocher Elite 2.12. Installing the support for heating elements Note that heating element support should always be used in order to prevent the heating elements from being bent into each other or out sideways. Installation of the heating element support: Pile in stones up to halfway of the provided space.
Seite 43: Connection Of The Sauna Heater To The Mains
Installation and User Manual Rocher Elite 2.13. Connection of the sauna heater to the mains The sauna heater must be connected to the mains by a qualified electrician and in compliance with current regulations. The sauna heater is connected with a semi-permanent connection. Use H07RN-F (60245 IEC 66) cables or a corresponding type.
Seite 44: Locating The Connecting Box For The Connection Cable In The Sauna Room
Installation and User Manual Rocher Elite 2.15. Locating the connecting box for the connection cable in the sauna room A = Specified minimum safety clearance 1. Recommended location for the connecting box 2. Silumin box recommended in this area. 3. This area should be avoided. Always use a silumin box.
Seite 45: Door Switch
Installation and User Manual Rocher Elite 2.18. Door switch The door switch refers to the switch on the sauna door. This switch complies with regulations. Public and private saunas must have a door switch, i.e. saunas where the heater can be switched on from outside the sauna, e.g. using an On/Off button or a similar method.
Seite 46: Wiring Diagram
Installation and User Manual Rocher Elite 2.19. Wiring diagram 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH...
Seite 47: Principle Image When Elite Is Used As Control Panel
Installation and User Manual Rocher Elite 2.20. Principle image when Elite is used as control panel Terminal block Limiter Heater Sensor cable 1= Blue Adapter circuit 2= White Sensor OLET 31 board OLEA 103 3= Red 4= Yellow Control panel...
Seite 48: Rocher Elite Spare Part List
Fuse 1 AT 7801710 Fuse 3,15 AT 7817536 Fuse holder 6101741 Rocker switch OAAA 2 7306008 Rubber cover for rocker switch Heatin element SEPC 199 5207770 2267W/230V Heating element SEPC 200 5207771 3500W/230V Table 5 Rocher Elite spare parts list...
Seite 49: Rohs
Installation and User Manual Rocher Elite 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 50: Installations Und Benutzerhandbuch Rocher Elite
The genuine Finnish sauna Installations und Benutzerhandbuch Rocher Elite ELEKTRISCHES SAUNAHEIZGERÄT: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ STEUERGERÄT: Pure Elite 314 SKLT 68-4 A...
Seite 51 2.16. Fernsteuerung 2.17. Reihenfolge der RJ 10-Anschlüsse 2.18. Türschalter 2.19. Schaltdiagramm 2.20. Prinzipbild mit Steuergerät Elite 3.Ersatzteile für das elektrische Saunaheizgerät Rocher Elite 4.ROHS Abbildungen und Tabellen Abbildung 1 Empfohlene Belüftung des Saunaraums Abbildung 2 Sicherheitsabstände Abbildung 3 Vorbereitung der Steinaufschichtung Abbildung 4 Installation der Heizelementhalterung Abbildung 5 Lage der Anschlussdose für das Anschlusskabel im Saunaraum...
Seite 52: Vor Jedem Saunagang Müssen Folgende Punkte Überprüft Werden
Installations- und Benutzerhandbuch Rocher Elite 1. WARNUNGEN 1.1. Vor jedem Saunagang müssen folgende Punkte überprüft werden 1. Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. 2. Tür und Fenster sind geschlossen. 3. Das Saunaheizgerät ist mit Steinen gefüllt, die den Herstellerempfehlungen entsprechen. Die Heizelemente sind mit Steinen bedeckt, die Aufschichtung ermöglicht eine ausreichende...
Seite 53: Beheizen Der Sauna
Installations- und Benutzerhandbuch Rocher Elite 2. Beheizen der Sauna Vergewissern Sie sich vor dem Einschalten des Heizgeräts, dass die Räumlichkeit, in der sich das Gerät befindet, als Saunaraum geeignet ist. Beim ersten Aufheizen kann das Saunaheizgerät möglicherweise einen Geruch ausströmen.
Seite 54: Deckeninstallation Des Sensors
Installations- und Benutzerhandbuch Rocher Elite 2.3. Deckeninstallation des Sensors Bei einer Deckeninstallation muss in das Sensorgehäuse ein 5 mm großes ø Loch gebohrt werden, damit Kondenswasser ablaufen kann. Sprühen Sie kein Wasser direkt in Richtung des Sensors und bespritzen Sie ihn nicht mit Wasser aus einer Sauna-Schöpfkelle.
Seite 55: Falls Das Saunaheizgerät Sich Nicht Aufheizt
Installations- und Benutzerhandbuch Rocher Elite 2.6. Falls das Saunaheizgerät sich nicht aufheizt Prüfen Sie folgende Punkte, falls das Saunaheizgerät sich nicht aufheizt: Ist die Stromversorgung unterbrochen? Sind die Hauptsicherungen des Geräts intakt? Zeigt das Steuergerät Fehlermeldungen an? Falls das Steuergerät eine Fehlermeldung anzeigt, entnehmen Sie weitere Hinweise der Gebrauchsanleitung des Steuergeräts.
Seite 56 Installations- und Benutzerhandbuch Rocher Elite 2.10. Sicherheitsabstände für das Saunaheizgerät Eck- und Wandmontage: Der Sensor OLET 31 wird in einem Abstand von 40 mm von der Decke auf der Mittellinie des Heiz- geräts an der Wand angebracht. Alternativ kann der Sensor an der Decke über der Mitte des Heizgeräts montiert werden – die Anweisungen entnehmen Sie dem nachstehenden Abschnitt „Mittige Montage“.
Seite 57: Vorbereitung Der Steinaufschichtung
Installations- und Benutzerhandbuch Rocher Elite 2.11. Vorbereitung der Steinaufschichtung Haltestangen zum Aufschichten der Steine entfernen Befestigungsschrauben der Stangen lösen (2 Stück). Die Verriegelungsplatte der Haltestange aus ihrer Normalposition anheben. Haltestangen abheben. Steine bis zur Helo-Markierung aufschichten. Haltestangen wieder einsetzen. Zum Einsetzen der Haltestangen die oben genannten Schritte umkehren.
Seite 58: Installation Der Heizelementhalterung: Rocher 70 D
Installations- und Benutzerhandbuch Rocher Elite 2.12. Installation der Heizelementhalterung: Rocher 70 D Beachten Sie, dass die Heizelementhalterung immer verwendet werden sollte, um zu verhindern, dass die Heizelemente ineinander oder seitlich nach außen gebogen werden. Installation der Heizelementhalterung: Für die Heizelemente Schichten Sie Steine auf, bis der bereitgestellte Raum zur Hälfte gefüllt ist.
Seite 59: Netzanschluss Des Heizgeräts
Installations- und Benutzerhandbuch Rocher Elite 2.13. Netzanschluss des Heizgeräts Der Anschluss an Heizgerät und Netz darf nur von befugten Personen nach geltenden gesetzlichen Vorschriften ausgeführt werden. Das Saunaheizgerät wird mit einer semipermanenten Verbindung angeschlossen. Verwenden Sie Kabel des Typs H07RN-F (60245 IEC 66) oder eines vergleichbaren Typs. Weitere Kabel (Anzeigeleuchte, Schalter für Heizgerät) müssen ebenfalls diesen Empfehlungen entsprechen.
Seite 60: Lage Der Anschlussdose
Installations- und Benutzerhandbuch Rocher Elite 2.15. Lage der Anschlussdose A = vorgeschriebener Mindestabstand Empfohlener Bereich für die Montage der Anschlussdose In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich Silumin Anschlussdosen verwendet werden.
Seite 61: Türschalter
Installations- und Benutzerhandbuch Rocher Elite 2.18. Türschalter Der Begriff „Türschalter“ bezieht sich auf den Schalter an der Saunatür. Dieser Schalter entspricht den anwendbaren Bestim- mungen. Öffentliche und private Saunen müssen über einen Türschalter verfügen, d. h. einen Schalter, mit dem das Heizgerät außerhalb der Sauna eingeschaltet werden kann, beispielsweise mit einer Ein/Aus-Taste oder Ähnlichem.
Seite 62: Schaltdiagramm
Installations- und Benutzerhandbuch Rocher Elite 2.19. Schaltdiagramm 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH N T C...
Seite 63: Prinzipbild Mit Steuergerät Elite
Installations- und Benutzerhandbuch Rocher Elite 2.20. Prinzipbild mit Steuergerät Elite Anschlussleiste Limiter Übertemperatur Rück Heizgerät Sensorkabel Adapterplatine 1 = Blau OLEA 103 Sensor OLET 31 2 = Weiß 3 = Rot 4 = Gelb Steuergerät Elite Heizgerät Zwischenkabel A1 Gelb Adapterplatine A2 Grün...
Seite 64: Ersatzteile Für Das Elektrische Saunaheizgerät Rocher Elite
Installations- und Benutzerhandbuch Rocher Elite 3. Ersatzteile für das elektrische Saunaheizgerät Rocher Elite Ersatzteile Produktnummer Produktbezeichnung Rocher 70 Elite Rocher 105 Elite 7712000 Kabelklemme 5916324 Leiterplatte OLEA 103 5716203 Finder relais 7801711 Sicherung 1 AT 7801710 Sicherung 3,15 AT 7817536 Sicherungsträge...
Seite 65: Rohs
Installations- und Benutzerhandbuch Rocher Elite 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
Seite 66: Panneaux De Commande
The genuine Finnish sauna Manuel d’installation et d’utilisation de Rocher Elite CHAUFFE-SAUNA ÉLECTRIQUE : 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ PANNEAUX DE COMMANDE: Pure...
Seite 67 Câble de raccordement et fusibles Tableau 3 Ordre de couplage des connecteurs RJ 10 à la carte de circuit imprimé. Tableau 4 Connexion d'un interrupteur de porte à un connecteur. Tableau 5 Pièces de rechange pour le chauffe-sauna électrique Rocher Elite...
Seite 68: Précautions À Prendre Avant De Prendre Un Bain De Vapeur
Manuel d’installation et d’utilisation de Rocher Elite AVERTISSEMENTS 1.1. Précautions à prendre avant de prendre un bain de vapeur Assurez-vous qu'il est possible de prendre un bain de vapeur dans le sauna. Assurez-vous que la porte et la fenêtre sont fermées.
Seite 69: Chauffage Du Sauna
Manuel d’installation et d’utilisation de Rocher Elite 2. Chauffage du sauna Avant d'allumer le chauffe-sauna, assurez-vous qu'il est possible de prendre un bain de vapeur dans la cabine. Lorsque vous l'allumez pour la première fois, le chauffe-sauna risque de dégager une odeur particulière. Si c'est le cas, débranchez-le quelques instants et aérez la pièce.
Seite 70: Installation Du Capteur Au Plafond
Manuel d’installation et d’utilisation de Rocher Elite 2.3. Installation du capteur au plafond Pour les installations au plafond, il convient de percer un trou de 5 mm dans le boîtier du capteur afin de permettre l'évacuation de la condensation. ø...
Seite 71: En Cas De Non-Fonctionnement
Manuel d’installation et d’utilisation de Rocher Elite 2.6. En cas de non-fonctionnement Si le chauffe-sauna ne chauffe pas, vérifiez : s'il est allumé ; si les fusibles principaux sont intacts ; si un message d'erreur est affiché sur le panneau de commande. Le cas échéant, reportez-vous aux instructions du panneau de commande.
Seite 72: Dégagements De Sécurité Du Chauffe-Sauna
Manuel d’installation et d’utilisation de Rocher Elite 2.10. Dégagements de sécurité du chauffe-sauna Installation murale et en angle : le capteur OLET 31 est installé à une distance de 40 mm du plafond, sur la ligne centrale du chauffe-sauna sur un mur.
Seite 73: Préparation De L'empilage Des Pierres
Manuel d’installation et d’utilisation de Rocher Elite 2.11. Préparation de l’empilage des pierres Retirez les barres de soutien pour empiler les pierres. Dévissez les vis de montage des barres (2 pièces). Soulevez la plaque-frein de la barre de soutien de sa position normale.
Seite 74: Installation Du Support Des Éléments Chauffants
Manuel d’installation et d’utilisation de Rocher Elite 2.12. Installation du support des éléments chauffants Veuillez noter qu'un support d'élément chauffant doit toujours être utilisé afin d'empêcher les éléments chauffants de se courber les uns sur les autres ou de s'incurver vers l'extérieur.
Seite 75: Raccordement Du Chauffe-Sauna Au Réseau Électrique
Manuel d’installation et d’utilisation de Rocher Elite 2.13. Raccordement du chauffe-sauna au réseau électrique Le raccordement du chauffe-sauna au réseau électrique ne doit être effectué que par un électricien qualifié et conformément à la réglementation en vigueur. Le chauffe-sauna est raccordé par une connexion semi-permanente.
Seite 76: Emplacement Du Boîtier De Raccordement
Manuel d’installation et d’utilisation de Rocher Elite 2.15. Emplacement du boîtier de raccordement A = Dégagement de sécurité minimum spécifié Emplacement recommandé pour le boîtier de raccordement. Un boîtier en silumine est recommandé ici. N’installez pas le boîtier ici. Utilisez toujours un boîtier en silumine.
Seite 77: Interrupteur De Porte
Manuel d’installation et d’utilisation de Rocher Elite 2.18. Interrupteur de porte L'interrupteur de porte correspond à l'interrupteur monté sur la porte du sauna. Cet interrupteur est conforme aux réglementations. Qu'ils soient privés ou publics, les saunas doivent comporter un interrupteur de porte. Ceci concerne les saunas où le chauffe- sauna peut être activé...
Seite 78: Schéma De Raccordement
Manuel d’installation et d’utilisation de Rocher Elite 2.19. Schéma de raccordement 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA 10 3 L2 L3 6,8 - 10,5 kW 400 V 3N~...
Seite 79: Illustration Du Principe De Fonctionnement Lorsque Le Panneau De Commande
Manuel d’installation et d’utilisation de Rocher Elite 2.20. Illustration du principe de fonctionnement lorsque le panneau de commande Elite est utilisé Barrette de connexion limiteur de surchauffe retour Chauffe-sauna Câble du capteur 1 = Bleu 2 = Blanc circuits de l'adaptateur...
Seite 80: Tableau 5
Manuel d’installation et d’utilisation de Rocher Elite 3. Liste des pièces de rechange Rocher Elite Pièce Référence Nom du produit Rocher 70 Elite Rocher 105 Elite 7712000 Serre-câble circuits de l'adaptateur 5916324 OLEA 103 5716203 Relais Finder 7801711 Fusible 1 AT...
Seite 81 Manuel d’installation et d’utilisation de Rocher Elite 4. ROHS Instrucciones de protección medioambiental Instructions for environmental protection Este producto no debe ser tratado como un residuo This product must not be disposed with doméstico normal al final de su vida útil, sino que debe...
Seite 82: Panel De Control
The genuine Finnish sauna Manual de instalación y uso de Rocher Elite CALENTADOR DE SAUNA ELÉCTRICO: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ PANEL DE CONTROL:...
Seite 83 2.17. Conectores RJ 10 de la placa del circuito 2.18. Interruptor de puerta 2.19. Diagrama de conexiones 2.20. Imagen del principio de funcionamiento con Elite 3.Repuestos para el calentador de sauna eléctrico Rocher Elite 4.ROHS Imágenes y tablas Imagen 1 Ventilación recomendada para la sauna...
Seite 84: Comprobaciones Antes De Usar La Sauna
Manual de instalación y uso de Rocher Elite ADVERTENCIAS 1.1. Comprobaciones antes de usar la sauna Compruebe que la sala de sauna es adecuada para su uso. Compruebe que la puerta y la ventana están cerradas. Compruebe que el calentador de sauna está lleno de piedras que cumplan las recomendaciones del fabricante, que las resistencias están cubiertas de piedras y que las piedras están apiladas con...
Seite 85: Calentamiento De La Sauna
Manual de instalación y uso de Rocher Elite 2. Calentamiento de la sauna Antes de encender el calentador de sauna, asegúrese de que la sala de sauna es adecuada para su uso. Cuando se calienta por primera vez, el calentador de sauna puede emitir un olor particular. Si detecta un olor procedente del calentador de sauna mientras se calienta, desconéctelo brevemente y airee la sala.
Seite 86: Instalación En Techo Del Sensor
Manual de instalación y uso de Rocher Elite 2.3. Instalación en techo del sensor ø 5 mm En las instalaciones en techo, debe practicarse un orificio de 5 mm en la carcasa del sensor para permitir el drenaje de agua condensada.
Seite 87: El Calentador De Sauna No Se Calienta
Manual de instalación y uso de Rocher Elite 2.6. El calentador de sauna no se calienta Si el calentador de sauna no se calienta, compruebe si: la alimentación eléctrica está conectada; los fusibles principales del calentador de sauna están intactos;...
Seite 88 Manual de instalación y uso de Rocher Elite 2.10. Distancias de seguridad del calentador Instalación en pared y esquina: el sensor OLET 31 se instala en pared a una distancia de 40 mm del techo en la línea central del calentador.
Seite 89: Preparación Para Apilar Las Piedras
Manual de instalación y uso de Rocher Elite 2.11. Preparación para apilar las piedras Retire las barras de soporte para apilar las piedras. Siga estos pasos: Extraiga los tornillos de montaje de las barras (2 unidades). Eleve la placa de bloqueo de la barra de soporte de su posición normal.
Seite 90: Instalación Del Soporte De Las Resistencias
Manual de instalación y uso de Rocher Elite 2.12. Instalación del soporte de las resistencias Atención! Utilice siempre el soporte de las resistencias para impedir que estas se doblen hacia el interior o el exterior. Instalación del soporte de las resistencias: Apile las piedras hasta la mitad del espacio disponible.
Seite 91: Conexión Del Calentador De Sauna A La Red Eléctrica
Manual de instalación y uso de Rocher Elite 2.13. Conexión del calentador de sauna a la red eléctrica La conexión del calentador de sauna a la red eléctrica deberá ser llevada a cabo por un electricista cualificado de conformidad con la normativa en vigor. El calentador de sauna se conecta con una conexión semipermanente. Utilice cables H07RN-F (60245 IEC 66) o equivalentes.
Seite 92: Colocación De La Caja De Conexiones
Manual de instalación y uso de Rocher Elite 2.15. Colocación de la caja de conexiones A = Separación de seguridad mínima especificada Colocación recomendada de la caja de conexiones. Se recomienda utilizar una caja de silumin en esta zona. Debe evitarse esta zona. Utilice siempre una caja de silumin.
Seite 93: Interruptor De Puerta
Manual de instalación y uso de Rocher Elite 2.18. Interruptor de puerta El interruptor de puerta es el interruptor situado en la puerta de la sauna. Este interruptor cumple las normativas. Las saunas públicas y privadas deben contar con un interruptor de puerta siempre que se pueda encender el calentador desde el exterior de la sauna, por ejemplo, con un botón de encendido/apagado o un método similar.
Seite 94: Diagrama De Conexiones
Manual de instalación y uso de Rocher Elite 2.19. Diagrama de conexiones 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA 10 3 L2 L3 6,8 - 10,5 kW 400 V 3N~...
Seite 95: Imagen 10 Principio De Funcionamiento
Manual de instalación y uso de Rocher Elite 2.20. Imagen del principio de funcionamiento con Elite usado como panel de control Limitador Connectores Calentador Cable del sensor 1 Azul 2 Blanco OLEA 103 3 Rojo Sensor OLET 31 4 Amarillo...
Seite 96 Manual de instalación y uso de Rocher Elite Repuestos para el calentador de sauna eléctrico Rocher Elite Pieza Referencia Nomber de la pieza Rocher 70 Elite Rocher 105 Elite 7712000 Abrazadera de cables 5916324 Placa del circuito OLEA 103 5716203 Relé...
Seite 97 Manual de instalación y uso de Rocher Elite 4. ROHS Instrucciones de protección medioambiental Instructions for environmental protection Este producto no debe ser tratado como un residuo This product must not be disposed with doméstico normal al final de su vida útil, sino que debe...
Seite 98 The genuine Finnish sauna Инструкция по эксплуатации и монтажу Rocher Elite ЭЛЕКТРОКАМЕНКИ: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ ПУЛЬТЫ УПРАВЛЕНИЯ: Pure Elite 314 SKLT 68-7 A...
Seite 99 Инструкция по эксплуатации и монтажу Rocher Elite Содержание Cтр Проверьте перед тем, как включить электрокаменку 1.1. Сауна 1.2. Информация для пользователей 1.3. Управление электрокаменкой 1.4. 2.Нагрев сауны Рекомендуемая вентиляция сауны 2.1. Установка датчика вблизи отверстий приточной вентиляции 2.2. Установка датчика на потолке...
Seite 100: Предупреждения
Инструкция по эксплуатации и монтажу Rocher Elite ПРЕДУПРЕЖДЕНИЯ 1.1. Проверьте перед тем, как включить электрокаменку - Помещение пригодно для приема сауны. - Окна и двери закрыты. - Каменка заполнена камнями, соответствующими рекомендациям изготовителя. Камни уложены с зазорами и покрывают нагревательные элементы.
Seite 101: Нагрев Сауны
Инструкция по эксплуатации и монтажу Rocher Elite 2. Нагрев сауны Перед тем, как включить электрокаменку, удостоверьтесь, что сауна пригодна к использованию. При первом нагреве электрокаменка может издавать некоторый запах. Если Вы почувствовали запах, выключите электрокаменку и проверьте сауну. Затем включите ее снова.
Seite 102: Установка Датчика На Потолке
Инструкция по эксплуатации и монтажу Rocher Elite 2.3. Установка датчика на потолке ø 5 mm При установке на потолке в корпусе датчика необходимо просверлить отверстие диаметром 5 мм для стока конденсированной воды. Не распыляйте воду на датчик и не допускайте попадания на него брызг...
Seite 103: Если Электрокаменка Не Нагревается
Инструкция по эксплуатации и монтажу Rocher Elite 2.6. Если электрокаменка не нагревается Если не происходит нагрева электрокаменки, проверьте следующее: электропитание подается; предохранители не перегорели; нет ли сообщений об ошибках на пульте управления. Если есть ошибки, проверьте и устраните их в...
Seite 104: Безопасные Расстояния Электрокаменки
Инструкция по эксплуатации и монтажу Rocher Elite Безопасные расстояния электрокаменки 2.10. Угловая и настенная установка: датчик OLET 31 устанавливается на стене сауны, на осевой линии нагревателя сау- ны, на расстоянии 40 мм от потолка. Как вариант, датчик может быть установлен на потолке над центром нагревателя, см. инструкции в разделе «Установка...
Seite 105: Подготовка К Укладке Камней
Инструкция по эксплуатации и монтажу Rocher Elite 2.11. Подготовка к укладке камней Демонтаж опорных штанг для укладки камней Отвинтить крепежные винты штанг (2 шт) Поднять крепежную пластину опорной штанги из обычного положения Опустить опорные штанги Уложить камни до бирки с надписью «Helo»...
Seite 106: Монтаж Опоры Для Нагревательных Элементов
Инструкция по эксплуатации и монтажу Rocher Elite 2.12. Монтаж опоры для нагревательных элементов Необходимо постоянно использовать опоры для нагревательного элемента — это позволит предотвратить искривление нагревательных элементов по направлению друг к другу или в противоположных направлениях. Установить опору между нагревательных элементов: Заполнить...
Seite 107: Подключение Электрокаменки К Электропитанию
Инструкция по эксплуатации и монтажу Rocher Elite 2.13. Подключение электрокаменки к электропитанию Подключение печи к электросети должен производить квалифицированный электрик с соблюдением действующих норм. Печь подключают полупостоянным соединением с использованием кабеля H07RN-F (60245 IEC 66) или аналогичного ему (см. Табл. 2 на стр. 8). При выборе остальных кабелей (сигнальная лампа, переключатель...
Seite 108: Расположение Соединительной Коробки
Инструкция по эксплуатации и монтажу Rocher Elite 2.15. Расположение соединительной коробки A = Установленные минимальные безопасные расстояния Рекомендуемое расположение соединительной коробки Рекомендуется устанавливать в этом месте силуминовую коробку. Эту область необходимо избегать. Всегда используйте силуминовую коробку. В других местах используйте теплостойкую коробку (T 125 °C) и теплостойкие кабели (T 170 °C). Около...
Seite 109: Дверной Выключатель
Инструкция по эксплуатации и монтажу Rocher Elite 2.18. Дверной выключатель Под дверным выключателем подразумевается выключатель на двери сауны. Данный выключатель соответствует пра- вилам. Общественные и частные сауны должны быть оснащены дверным выключателем; речь идет о таких саунах, в которых нагреватель можно включать, находясь снаружи сауны, например при помощи кнопки «Вкл./Выкл.» или анало- гичным...
Seite 110: Схема Электрических Соединений
Инструкция по эксплуатации и монтажу Rocher Elite 2.19. Схема электрических соединений 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA 10 3 L2 L3 6,8 - 10,5 kW 400 V 3N~...
Seite 111: Принципиальная Схема С Пультом Elite
Инструкция по эксплуатации и монтажу Rocher Elite 2.20. Принципиальная схема с пультом Elite Соединитель Ограничитель Печь Датчик кабель 1= Синий 2= Белый Электрокаменка PCB 3= Красный Датчик OLET 31 OLEA 103 4= Желтый Пульт управления Печь Elite Электрокаменка PCB A1 Желтый...
Seite 112: Табл 5
Инструкция по эксплуатации и монтажу Rocher Elite 3. Запасные части к электрокаменке Rocher Elite Позиция № Позиция № Наименование Rocher 70 Elite Rocher 105 Elite Кабельный зажим 7712000 печатная плата OLEA 103 5916324 Искатель реле 5716203 Предохранитель 1 AT 7801711 Предохранитель...
Seite 113 Инструкция по эксплуатации и монтажу Rocher Elite 4. ROHS Указания по защите окружающей среды Instructions for environmental protection После окончания срока службы электрокаменку нельзя This product must not be disposed with выбрасывать в контейнер, предназначенный для normal household waste at the end of обычных...
Seite 114: Panel Sterujący
The genuine Finnish sauna Instrukcja montażu i obsługi Rocher Elite ELEKTRYCZNY PIEC DO SAUNY: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ PANEL STERUJĄCY: Pure Elite...
Seite 115 2.17. Złącza RJ 10 płytki drukowanej 2.18. Wyłącznik drzwiowy 2.19. Schemat połączeń 2.20. Rysunek poglądowy w przypadku zastosowania panelu sterującego 3.Części zamienne do elektrycznego pieca do sauny Rocher Elite 4.ROHS (RESTRICTION OF HAZARDOUS SUBSTANCES) Rysunki i tabela Rysunek 1 Zalecana wentylacja kabiny sauny Bezpieczne odległości...
Seite 116: Sprawdź Przed Skorzystaniem Z Sauny
Dzieciom nie wolno bawić się urządzeniem ani czyścić go i wykonywać prac konserwacyjnych bez nadzoru (7.12 PN-EN 60335-1:2012). 1.4. Obsługa elementów sterowania panelu sterowania Patrz szczegółowe instrukcje obsługi panelu sterowania. W przypadku jakichkolwiek problemów, skontaktuj się z Autoryzowanym Serwisem Helo- Koperfam. Dodatkowe informacje dotyczące pieca sauny: www.Sauna360.com...
Seite 117: Nagrzewanie Sauny
Piec na około godzinę przed planowanym użyciem sauny, by kamienie miały dość czasu na nagrzanie się, a powietrze wewnątrz kabiny mogło się równomiernie nagrzać. W przypadku jakichkolwiek problemów, skontaktuj się z Autoryzowanym Serwisem Helo-Koperfam. Optymalna i przyjemna temperatura w saunie wynosi około 70°C.
Seite 118: Instalacja Czujnika Na Suficie
Instrukcja montażu i obsługi Rocher Elite 2.3. Instalacja czujnika na suficie ø W przypadku instalacji na suficie w obudowie czujnika należy wywiercić 5 mm otwór o średnicy 5 mm, aby umożliwić odprowadzanie skroplonej pary wodnej. Nie należy pryskać wodą bezpośrednio w stronę czujnika ani polewać...
Seite 119: Jeżeli Piec Do Sauny Nie Nagrzewa Sauny
Instrukcja montażu i obsługi Rocher Elite 2.6. Jeżeli piec do sauny nie nagrzewa sauny Jeśli piec sauny nie nagrzewa się, sprawdź czy: - włączone jest zasilanie; - bezpieczniki elektryczne są w prawidłowym stanie; - na panelu sterowania jest wyświetlane powiadomienie dotyczące awarii. Jeśli na panelu sterowania jest wyświetlane powiadomienie o awarii, przeczytaj instrukcje wyświetlane na panelu sterowania.
Seite 120: Instalacja Pieca Do Sauny
Instrukcja montażu i obsługi Rocher Elite 2.10. Instalacja pieca do sauny Instalacja w rogu i na ścianie: Czujnik OLET 31 należy zamontować na ścianie sauny, bezpośrednio na linii środkowej pieca, 40 mm od sufitu. Alternatywnie czujnik można zamontować na suficie nad środkową częścią pieca – zob. część „Instalacja na środku”. Piec należy zamocować...
Seite 121: Przygotowanie Do Układania Kamieni W Stos
Usuwanie wsporników w celu ułożenia kamieni w stos Odkręć śruby mocujące wsporniki (2 szt.). Podnieś pokrywę wsporników. Podnieś wsporniki. Ułóż kamienie w stos do poziomu znacznika Helo. Ponownie zamontuj wsporniki. Zamontuj wsporniki zgodnie z powyższym opisem w odwrotnej kolejności. Ułóż kamienie w stos tak, aby zakrywały elementy grzejne.
Seite 122: Instalowanie Wspornika Elementów Grzejnych
Instrukcja montażu i obsługi Rocher Elite 2.12. Instalowanie wspornika elementów grzejnych: Należy pamiętać, że wsparcie element grzewczy należy zawsze stosować w celu zapobieżenia elementów grzejnych do ich zniszczenia na siebie lub na boki. Instalowanie wspornika elementów grzejnych: Ułóż kamienie w stos do połowy dostępnego miejsca. Umieść wspornik tak, aby elementy grzejne znajdowały się...
Seite 123: Podłączenie Do Instalacji Elektrycznej
Instrukcja montażu i obsługi Rocher Elite 2.13. Podłączenie do instalacji elektrycznej Piec musi być podłączony do sieci elektrycznej przez wykwalifikowanego elektryka (posiadającego odpowiednie uprawnienia SEP) oraz zgodnie z obowiązującymi przepisami. Piec do sauny podłączony jest za pomocą złącza półstałego. Należy użyć kabli H07RN-F (60245 IEC 66) lub ich odpowiedników. Inne kable wyjściowe (lampki sygnalizacyjnej, przełącznika podgrzewania elektrycznego) również...
Seite 124: Lokalizacja Skrzynki Rozdzielczej Dla Przewodu Przyłączeniowego W
Instrukcja montażu i obsługi Rocher Elite Lokalizacja skrzynki rozdzielczej dla przewodu przyłączeniowego w 2.15. kabinie sauny A = Określony minimalny bezpieczny odstęp Zalecane miejsce dla skrzynki rozdzielczej W tym miejscu zaleca się użycie skrzynki z siluminu. Tej lokalizacji należy unikać. Zawsze stosuj skrzynkę z siluminu.
Seite 125: Wyłącznik Drzwiowy
Instrukcja montażu i obsługi Rocher Elite Wyłącznik drzwiowy 2.18. Przełącznik drzwiowy mocowany jest na drzwiach sauny. Przełącznik ten wymagany jest przez przepisy. Sauny publiczne oraz prywatne muszą mieć zamontowany przełącznik drzwiowy, aby piec można było włączyć z zewnątrz sauny, np. za pomocą...
Seite 126: Schemat Połączeń
Instrukcja montażu i obsługi Rocher Elite Schemat połączeń 2.19. 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA 10 3 L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3...
Seite 127: Rysunek Poglądowy W Przypadku Zastosowania Panelu Sterującego
Instrukcja montażu i obsługi Rocher Elite 2.20. Rysunek poglądowy w przypadku zastosowania panelu sterującego Elite Ogranicznik Listwa złącza Piec do sauny Przewód czujnika 1= Niebieski OLEA 103 2= Biały Czujnik OLET 31 3= Czerwony 4= Zółty Panel sterowania Piec do sauny Elite A1 Żółty...
Seite 128 Instrukcja montażu i obsługi Rocher Elite Części zamienne do elektrycznego pieca do sauny Rocher Elite Części Numer produktu Nazwa produktu Rocher 70 Elite Rocher 105 Elite 7712000 Zacisk przewodu Płytka drukowana OLEA 103 5916324 5716203 Finder przekaźnik 7801711 Bezpiecznik 1 AT...
Seite 129: Rohs (Restriction Of Hazardous Substances)
Instrukcja montażu i obsługi Rocher Elite (RESTRICTION OF HAZARDOUS SUBSTANCES) 4. ROHS Instrukcje dotyczące ochrony środowiska Produkt ten, gdy upłynie jego czas przydatności do użytku nie może być utylizowany jak zwykłe odpady komunalne. Urządzenie należy przekazać do punktu utylizacji urządzeń elektrycznych i elektronicznych.
Seite 130 The genuine Finnish sauna Paigaldus- ja kasutusjuhend Rocher Elite ELEKTRIKERIS: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ JUHTPANEEL: Pure Elite 314 SKLT 68-9 A...
Seite 131 2.16. Kaugjuhtimine 2.17. Trükkplaadi RJ 10 konnektorid 2.18. Ukselüliti 2.19. Ühenduste skeem 2.20. Põhikujutis, kui Elite kasutatakse juhtpaneelina 3. Seadme Rocher Elite varuosade loend 4 ROHS: Ohtlike ainete kasutamise piiramine Joonised ja tabelid Joonis 1 Lavaruumi soovitatav ventilatsioon Joonis 2...
Seite 132: Saunatamiseelne Kontroll
Paigaldus- ja kasutusjuhend Rocher Elite HOIATUSED 1.1. Saunatamiseelne kontroll Lavaruum on saunatamiseks sobivas seisukorras. Uks ja aken on suletud. Keris on kividega täidetud vastavalt tootja soovitustele, kütteelemendid on kividega kaetud ja kivid on üksteisele paigutatud hõredalt. NB! Keraamilised kivid pole lubatud.
Seite 133: Sauna Kütmine
Paigaldus- ja kasutusjuhend Rocher Elite 2. Sauna kütmine Enne kerise sisselülitamist veenduge, et lavaruum on saunatamiseks sobivas seisukorras. Esimesel kütmisel võib kerisest lõhnu erituda. Kui tunnete kerise kütmise ajal lõhnu, lülitage keris korraks välja ning õhutage ruumi. Seejärel lülitage keris taas sisse.
Seite 134: Anduri Lakke Paigaldamine
Paigaldus- ja kasutusjuhend Rocher Elite 2.3. Anduri lakke paigaldamine ø 5 mm Lakke paigaldamisel tuleb anduri korpusesse puurida 5-millimeetrine ava, mis võimaldab kondenseerunud veel ära voolata. Ärge pihustage vett otse anduri suunas ega pritsige sellele saunakulbiga vett. 2.4. Extra NTC anduri paigaldamine OLET 31 lisaandur on ühendatud Ext NTC-konnektoriga RJ10-trükkplaadil.
Seite 135: Kui Keris Ei Küta
Paigaldus- ja kasutusjuhend Rocher Elite 2.6. Kui keris ei küta Kui keris ei küta, veenduge järgnevas: toide on olemas; kerise peamised kaitsekorgid on töökorras; kas juhtpaneelil on veateateid. Kui juhtpaneelil on veateade, vaadake juhiseid juhtpaneeli kasutusjuhendist. KERISE PAIGALDAJA PEAB JÄTMA NIMETATUD JUHENDID KERISE ASUKOHTA EDASISE KASUTAJA JAOKS.
Seite 136: Kerise Ohutusvahemikud
Paigaldus- ja kasutusjuhend Rocher Elite 2.10. Kerise ohutusvahemikud Paigaldus nurka ja seinale: Sensor OLET 31 paigaldatakse seinale, laest 40 mm kaugusele kerise keskjoonele. Samuti võib andurit paigaldada lakke, kerise keskjoonele – vt juhiseid seoses paigaldusega ruumi keskossa. Keris peab olema ohutusvahemike hoidmiseks kinnitatud põranda või lava külge.
Seite 137: Kivide Ladumise Ettevalmistamine
Paigaldus- ja kasutusjuhend Rocher Elite 2.11. Kivide ladumise ettevalmistamine Tugiklambrite eemaldamine kivide ladumise ajaks. Eemaldage klambrite kinnituskruvid (2 tk). Tõstke tugiklambri lukustusplaat oma kohalt üles. Eemaldage tugiklambrid, tõstes need üles. Laduge kivid u kuni märgini Helo. Pange tugiklambrid tagasi. Tugiklambrid paigaldatakse vastupidises järjekorras.
Seite 138: Kütteelementide Toe Paigaldamine
Paigaldus- ja kasutusjuhend Rocher Elite 2.12. Kütteelementide toe paigaldamine Pidage meeles, et kerise tuge tuleks alati kasutada, et hoida ära kütteelementide paindumist üksteise sisse või külgsuunas. Kütteelemendi toe paigaldamine: Kuhjake kütteelemendi vastav ava kivisid poolenisti täis. Asetage tugi nii, et kütteelemendid jääksid kividevaheliste avauste vahele.
Seite 139: Kerise Ühendamine Toitevõrku
Paigaldus- ja kasutusjuhend Rocher Elite 2.13. Kerise ühendamine toitevõrku Saunakerise peab toitevõrguga ühendama kutseline elektrik ning nõutav on kehtivate eeskirjade järgimine. Keris ühendatakse poolpüsiva ühenduse abil. Kasutage kaableid H07RN-F (60245 IEC 66) või samaväärset tüüpi kaableid. Teised väljundkaablid (signaallamp, elektrikütte ümberlülitamine) peavad samuti neile nõuetele vastama.
Seite 140: Lavaruumis Ühenduskaabli Ühenduskarbile Sobiva Koha Leidmine
Paigaldus- ja kasutusjuhend Rocher Elite 2.15. Lavaruumis ühenduskaabli ühenduskarbile sobiva koha leidmine A = nõutav minimaalne ohutusvahemik 1. Ühenduskarbi soovitatav asukoht 2. Selles alas on soovitatav kasutada silumiinkarpi 3. Seda ala tuleks vältida. Kasutage alati silumiinkarpi. Teistes alades kasutage kuumakindlat karpi (T 125 °C) ja kuumakindlaid kaableid (T 170 °C). Ühenduskarbi ümber ei tohi asuda takistusi.
Seite 141: Tabel 4 Ukse Lüliti Sidestus
Paigaldus- ja kasutusjuhend Rocher Elite 2.18. Ukselüliti Ukselüliti tähendab sauna uksel asuvat lülitit. See lüliti vastab eeskirjadele. Avalikes ja erasaunades peab olema ukselüliti, st saunades, kus kerist saab väljastpoolt sisse/välja lülitada nupu abil või sarnasel moel. Trend-juhtpaneel registreerib automaatselt, kui ukselüliti on ühendatud kerise OLEA 103 trükkplaadiga. Kasutades sauna pärast paigaldamist esimest korda, sulgege saunaruumi uks ja lülitage elekter kerise pealülitist sisse.
Seite 142: Ühenduste Skeem
Paigaldus- ja kasutusjuhend Rocher Elite 2.19. Ühenduste skeem 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA 10 3 L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3...
Seite 143 Paigaldus- ja kasutusjuhend Rocher Elite 2.20. Põhikujutis, kui Elite kasutatakse juhtpaneelina Piirang Terminaliplokk Keris Sensori juhe 1= Sinine Adapteri trükkplaat 2= Valge OLEA 103 Sensor OLET 31 3= Punane 4= Kollane Juhtpaneel Keris Elite A1 Kollane Adapteri trükkplaat A2 Roheline...
Seite 144: Tabel 5 Seadme Rocher Elite Varuosade Loend
Kaitse 1 AT 7801710 Kaitse 3,15 AT 7817536 Kaitse hoidik 6101741 Klahvlüliti OAAA 2 7306008 Klahvlüliti kummikate Kütteelement SEPC 199 5207770 2267 W / 230 V Kütteelement SEPC 200 5207771 3500 W / 230 V Tabel 5 Seadme Rocher Elite varuosade loend...
Seite 145 Paigaldus- ja kasutusjuhend Rocher Elite 4. ROHS: Ohtlike ainete kasutamise piiramine Keskkonnakaitsega seotud juhised Keskkonnakaitse juhised Käesoleva toote kasutusea lõppedes ei tohi seda Seda toodet ei tohi tööea lõppedes koos tavalise hävitada koos majapidamisjäätmetega, vaid see tuleb majapidamisprügiga ära visata. Selle asemel tuleks...
Seite 146: Pannelli Di Controllo
The genuine Finnish sauna Manuale di installazione e uso Rocher Elite RISCALDATORE ELETTRICO PER SAUNA: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ PANNELLI DI CONTROLLO:...
Seite 147 2.18 Interruttore porta 2.19 Diagramma degli interruttori 2.20 Figura modello quando Elite viene utilizzato come pannello di controllo 3. Parti di ricambio per il riscaldatore per sauna Rocher Elite 4. ROHS Figure e tabelle Immagine 1 Ventilazione consigliata per la cabina sauna...
Seite 148: Prima Di Effettuare La Sauna, Verificare Che
Manuale di installazione e uso Rocher Elite AVVERTENZE 1.1. Prima di effettuare la sauna, verificare che: 1. la cabina sauna sia adatta allo scopo 2. porta e la finestra siano chiuse 3. la parte superiore del riscaldatore per sauna sia coperta con pietre conformi ai consigli del produttore, che gli elementi riscaldanti siano coperti da pietre e che le pietre siano impilate in modo non uniforme.
Seite 149: Riscaldamento Della Sauna
Manuale di installazione e uso Rocher Elite 2. Riscaldamento della sauna Prima di accendere il riscaldatore della sauna, accertarsi che la cabina sauna sia adatta allo scopo. Durante il primo riscaldamento, il riscaldatore potrebbe emanare un particolare odore. Se si avverte un odore qualsiasi durante il riscaldamento del riscaldatore, scollegarlo per un po' e arieggiare il locale.
Seite 150: Installazione A Soffitto Del Sensore
Manuale di installazione e uso Rocher Elite 2.3 Installazione a soffitto del sensore ø 5 mm Per l'installazione a soffitto, è necessario praticare un foro di 5 mm nell'involucro del sensore per consentire lo scarico dell'eventuale acqua di condensa. Non spruzzare acqua direttamente verso il sensore né irrorarlo con il mestolo per sauna.
Seite 151: Se Il Riscaldatore Per Sauna Non Si Riscalda
Manuale di installazione e uso Rocher Elite 2.6 Se il riscaldatore per sauna non si riscalda Se il riscaldatore per sauna non si riscalda, controllare se l'interruttore è acceso; i fusibili principali del riscaldatore per sauna sono intatti; ci sono eventuali messaggi di errore sul pannello di controllo. In caso di messaggio di errore sul pannello di controllo, fare riferimento alle relative istruzioni.
Seite 152: Distanze Di Sicurezza Del Riscaldatore Sauna
Manuale di installazione e uso Rocher Elite 2.10 Distanze di sicurezza del riscaldatore sauna Installazioni ad angolo e a parete: il sensore OLET 31 è installato sulla parete a 40 mm dal soffitto, sulla linea centrale del riscaldatore. In alternativa, il sensore può essere installato a soffitto sopra il centro del riscaldatore.
Seite 153: Prima Di Impilare Le Pietre
Manuale di installazione e uso Rocher Elite 2.11 Prima di impilare le pietre Rimozione delle barre di supporto per impilare le pietre Svitare le viti di montaggio delle barre (2 pz.). Sollevare la piastra di blocco delle barre di supporto dalla sua posizione normale.
Seite 154: Installazione Del Supporto Per Gli Elementi Riscaldanti
Manuale di installazione e uso Rocher Elite 2.12 Installazione del supporto per gli elementi riscaldanti Si noti che il supporto dell'elemento riscaldante deve sempre essere utilizzato per farlo Impedire che gli elementi riscaldanti non siano piegati l'uno all'altro o fuori lateralmente.
Seite 155: Connessione Alla Rete Elettrica
Manuale di installazione e uso Rocher Elite 2.13 Connessione alla rete elettrica Il riscaldatore per sauna deve essere collegato alla rete elettrica da un elettricista qualificato in conformità alle normative vigenti. Il riscaldatore per sauna è collegato tramite un collegamento semi permanente. Usare cavi H07RN-F (60245 IEC 66) o di tipo corrispondente.
Seite 156: Collocazione Della Scatola Dei Collegamenti Per Il Cavo Di Collegamento Nella Cabina Sauna
Manuale di installazione e uso Rocher Elite 2.15 Collocazione della scatola dei collegamenti per il cavo di collegamento nella cabina sauna A = Spazio libero di sicurezza minimo specificato 1. Posizione consigliata per la scatola dei collegamenti 2. In questa zona si consiglia l'uso di una scatola in Silumin 3.
Seite 157: Immagine 7 Installazione Dell'interruttore Porta
Manuale di installazione e uso Rocher Elite 2.18 Interruttore porta Si riferisce all'interruttore sulla porta della sauna. Questo interruttore è conforme alle norme. Le saune pubbliche e private, vale a dire le saune in cui il riscaldatore può essere acceso dall'esterno, ad esempio tramite l'utilizzo di un pulsante di accensione/spegnimento o metodo simile, devono essere dotate di un interruttore porta.
Seite 158: Immagine 9 Diagramma Degli Interruttori
Manuale di installazione e uso Rocher Elite 2.19 Diagramma degli interruttori 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA 10 3 L2 L3 6,8 - 10,5 kW 400 V 3N~...
Seite 159: Immagine 10 Figura Modello
Manuale di installazione e uso Rocher Elite 2.20 Figura modello quando Elite viene utilizzato come pannello di controllo Blocco terminale Limitatore Riscaldatore Cavo del sensore 1= Blu Circuito adattatore 2= Bianco Sensore OLET 31 OLEA 103 3= Rosso 4= Giallo...
Seite 160 Interruttore a bilanciere OAAA 2 Coperchio in gomma per 7306008 interruttore a bilanciere Elemento riscaldante 5207770 SEPC 199 2267 W/230 V Elemento riscaldante 5207771 SEPC 200 3500 W/230 V Tabella 5 Parti di ricambio per il riscaldatore per sauna Rocher Elite...
Seite 161 Manuale di installazione e uso Rocher Elite 4. ROHS Instructions pour la protection de l’environnement Ce produit ne doit pas être mêlé aux ordures ménagères en fin de vie. Il doit être déposé dans un centre de collecte pour le recyclage des appareils électriques et électroniques.
Seite 162 The genuine Finnish sauna Návod k instalaci a použití Rocher Elite ELEKTRICKÉ SAUNOVÉ TOPIDLO 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ OVLÁDACÍ PANELY Pure Elite...
Seite 163 2.17. RJ 10 konektory obvodové desky 2.18. Dveřní spínač 2.19. Schéma zapojeni 2.20. Schéma zapojení při použití ovládacího panelu Elite 3.Rocher Elite seznam náhradních dílů 4.ROHS Obrázky a tabulky: Obrázek 1 Doporučené větrání saunové kabiny Obrázek 2 Bezpečnostní vzdálenosti saunového topidla Obrázek 3 Příprava pro vyskládání...
Seite 164: Kontrola Před Použitím Sauny
Návod k instalaci a použití Rocher Elite VAROVÁNÍ 1.1. Kontrola před použitím sauny Saunová kabina je vhodná k saunování. Dveře a okno jsou zavřené. Saunové topidlo je naplněno kameny v souladu s doporučeními výrobce, topné prvky jsou zakryté kameny a kameny jsou rozptýlené.
Seite 165: Vytápění Sauny
Návod k instalaci a použití Rocher Elite 2. Vytápění sauny Před zapnutím saunového topidla zkontrolujte, zda je saunová kabina vhodná k saunování. Při prvním vytápění může saunové topidlo vydávat zápach. Pokud zjistíte jakýkoli zápach během zahřívání saunového topidla, krátce saunové...
Seite 166: Stropní Instalace Senzoru
Návod k instalaci a použití Rocher Elite 2.3. Stropní instalace senzoru ø Při stropní instalaci je nutné do pouzdra senzoru vyvrtat 5mm otvor pro 5 mm odtok zkondenzované vody. Nestříkejte vodu přímo směrem na senzor a necákejte na něj vodu saunovou sběračkou.
Seite 167: Pokud Se Saunové Topidlo Nezahřeje
Návod k instalaci a použití Rocher Elite 2.6. Pokud se saunové topidlo nezahřeje Pokud se saunové topidlo nezahřeje, zkontrolujte následující body: – je zapnuté napájení; – Hlavní pojistky saunového topidla jsou v pořádku; – Na ovládacím panelu není zobrazena chybová zpráva. V případě, že je na ovládacím panelu zobrazena chybová...
Seite 168: Bezpečnostní Vzdálenosti Saunového Topidla
Návod k instalaci a použití Rocher Elite 2.10. Bezpečnostní vzdálenosti saunového topidla Instalace do rohu a na stěnu: Senzor OLET 31 se instaluje na stěnu, 40 mm od stropu, na střední linii topidla. Nebo je možné nainstalovat senzor na strop nad střed topidla – pokyny naleznete v části „Prostřední instalace“.
Seite 169: Příprava Pro Vyskládání Kamenů
Odebrání opěr kvůli vyskládání kamenů Vyšroubujte montážní šrouby opěr (2 ks). Zvedněte pojistnou desku opěr z normální polohy. Zvedněte opěry. Vyskládejte kameny po značku Helo. Vraťte opěry na místo. Nainstalujte opěry výše uvedeným způsobem v obráceném pořadí. Kameny vyskládejte tak, aby zakrývaly topné prvky.
Seite 170: Instalace Podpěry Topných Prvků
Návod k instalaci a použití Rocher Elite 2.12. Instalace podpěry topných prvků Podpěru topných prvků je nutno použít vždy, aby se zabránilo ohnutí topných prvků a jejich kontaktu nebo vyhnutí směrem ven. Instalace podpěry topných prvků: Vyskládejte kameny do poloviny vyhrazeného prostoru. Umístěte podpěru tak, aby topné...
Seite 171: Připojení K El. Síti
Návod k instalaci a použití Rocher Elite Připojení k el. síti 2.13. Saunové topidlo musí připojit k el. síti kvalifikovaný elektrikář v souladu s místními předpisy. Saunové topidlo je připojené pomocí polotrvalého připojení. Použijte kabely H07RN-F (60245 IEC 66) nebo odpovídající typ. Ostatní výstupní kabely (signální...
Seite 172: Umístění Rozvaděče Pro Připojovací Kabel V Saunové Kabině
Návod k instalaci a použití Rocher Elite 2.15. Umístění rozvaděče pro připojovací kabel v saunové kabině A = Specifikovaná minimální bezpečnostní vzdálenost 1. Doporučené umístění rozvaděče 2. Siluminová skříňka doporučená v této oblasti. 3. Této oblasti se vyhněte. Vždy použijte siluminovou skříňku.
Seite 173: Dveřní Spínač
Návod k instalaci a použití Rocher Elite Dveřní spínač 2.18. Dveřní spínač je spínač na dveřích sauny. Spínač vyhovuje platným předpisům. Dveřní spínač musí mít veřejné i privátní sauny, tj. sauny, kde je možné zapnout topidlo zvenku, např. pomocí vypínače nebo podobným způsobem.
Seite 174: Schéma Zapojeni
Návod k instalaci a použití Rocher Elite 2.19. Schéma zapojeni 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA 10 3 L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3...
Seite 175: Schéma Zapojení Při Použití Ovládacího Panelu Elite
Návod k instalaci a použití Rocher Elite 2.20. Schéma zapojení při použití ovládacího panelu Elite Omezovač přehřátí Svorkovnice Topidlo Senzor cable 1 = Modrá 2 = Bílá PCB OLEA 103 3 = Červená Sensor OLET 31 4 = Žlutá Ovládací panel...
Seite 176 7801711 Pojistka 1 AT 7801710 Pojistka 3,15 AT Držák pojistky 7817536 Kolébkový přepínač OAAA 2 6101741 Gumový kryt kolébkového spínače 7306008 Topný prvek SEPC 199 5207770 2267W/230V Topný prvek SEPC 200 5207771 3500W/230V Tabulka 5 Rocher Elite seznam náhradních dílů...
Seite 177 Návod k instalaci a použití Rocher Elite 4. ROHS Pokyny k ochraně životního prostředí Produkt nelze po skončení jeho životnosti likvidovat s normálním domácím odpadem. Místo toho je třeba ho odevzdat na sběrném místě pro recyklaci elektrických a elektronických zařízení.
Seite 178: Bedieningspaneel
The genuine Finnish sauna Installatie- en gebruikershandleiding Rocher Elite ELEKTRISCHE SAUNAKACHEL: 1102 – 70 – 040517 1102 – 105 – 040517 230 V – 240 V 1N~ / 2~ 230V 3~ 400 V – 415 V 3N~ BEDIENINGSPANEEL: Pure Elite...
Seite 179 Installatie- en gebruikershandleiding Rocher Elite Inhoud Pagina 1.WAARSCHUWINGEN 1.1. Controleren voordat u een saunabad neemt: 1.2. Saunacabine 1.3. Informatie voor gebruikers 1.4. De bedieningsknoppen van de saunakachel 2.De sauna verwarmen 2.1. Aanbevolen ventilatie voor de saunacabine 2.2. De sensor bij een luchttoevoeropening installeren 2.3.
Seite 180: Waarschuwingen
Installatie- en gebruikershandleiding Rocher Elite 1. WAARSCHUWINGEN 1.1. Controleren voordat u een saunabad neemt: De saunacabine is geschikt voor een saunabad. De deur en het raampje zijn gesloten. Op de saunakachel liggen stenen die voldoen aan de aanbevelingen van de fabrikant, de verwarmingselementen zijn met stenen bedekt en de stenen zijn losjes opgestapeld.
Seite 181: De Sauna Verwarmen
Installatie- en gebruikershandleiding Rocher Elite 2. De sauna verwarmen Voordat u de saunakachel inschakelt, dient u te controleren of de saunacabine geschikt is voor gebruik. Wanneer de saunakachel voor het eerst wordt verwarmd, kan hij een geur afgeven. Wanneer het begint te stinken als de saunakachel opwarmt, dient u de saunakachel tijdelijk los te koppelen van het elektriciteitsnet en de cabine te ventileren.
Seite 182: De Sensor Aan Het Plafond Bevestigen
Installatie- en gebruikershandleiding Rocher Elite 2.3. De sensor aan het plafond bevestigen ø 5 mm Als de sensor aan het plafond wordt bevestigd, moet in de behuizing van de sensor een gaatje van 5 mm worden geboord om condenswater weg te laten lopen. Sproei geen water direct op de sensor en laat er met een saunalepel geen water op spatten.
Seite 183: Wanneer De Saunakachel Niet Warm Wordt
Installatie- en gebruikershandleiding Rocher Elite 2.6. Wanneer de saunakachel niet warm wordt Wanneer de saunakachel niet opwarmt, controleert u het volgende: Is de kachel ingeschakeld? Zijn de zekeringen van de saunakachel intact? Verschijnen er foutmeldingen op het bedieningspaneel? Wanneer dit het geval is, raadpleegt u het bedieningspaneel, raadpleeg de instructies op het bedieningspaneel.
Seite 184: Veiligheidsafstanden Van Saunakachel
Installatie- en gebruikershandleiding Rocher Elite 2.10. Veiligheidsafstanden van saunakachel Hoek- en wandinstallaties: De sensor OLET 31 wordt op 40 mm van het plafond op de middellijn van de kachel op een wand gemonteerd. Daarnaast kan de sensor ook aan het plafond boven het midden van de kachel worden gemonteerd. Raadpleeg 'Middeninstallatie' voor instructies.
Seite 185: Voordat U De Stenen Opstapelt
Til de borgplaat van de steunbalken op uit zijn normale positie. Verwijder de steunbalken. Stapel de stenen tot de Helo-markering op. Plaats de steunbalken terug. Monteer de steunbalken zoals boven beschreven in omgekeerde volgorde. Stapel de stenen zo op dat zij de verwarmingselementen afdekken.
Seite 186: Installatie Van De Steun Voor De Verwarmingselementen
Installatie- en gebruikershandleiding Rocher Elite 2.12. Installatie van de steun voor de verwarmingselementen Houd er rekening mee dat er altijd ondersteuning voor het kachelelement moet worden gebruikt om te voorkomen dat de verwarmingselementen in elkaar of zijwaarts verbogen worden. Installatie van de steun van het kachelselement: Stapel de stenen tot halverwege de beschikbare ruimte op.
Seite 187: Saunakachel Op Het Elektriciteitsnet Aansluiten
Installatie- en gebruikershandleiding Rocher Elite 2.13. Saunakachel op het elektriciteitsnet aansluiten De saunakachel moet door een gekwalificeerd elektricien volgens de geldende richtlijnen op het elektriciteitsnet worden aangesloten. De saunakachel wordt met een semipermanente aansluiting aangesloten. Gebruik kabels van het type H07RN-F (60245 IEC 66) of een soortgelijk type.
Seite 188: Plaatsing Van De Aansluitdoos Voor Aansluiting Van De Kabel In De Saunacabine
Installatie- en gebruikershandleiding Rocher Elite 2.15. Plaatsing van de aansluitdoos voor aansluiting van de kabel in de saunacabine A = Opgegeven minimale veiligheidsafstand 1. Aanbevolen locatie van de aansluitdoos 2. Siluminiumdoos aanbevolen in dit gedeelte. 3. Dit gedeelte dient te worden vermeden. Gebruik altijd een siluminiumdoos.
Seite 189: De Deurschakelaar Monteren
Installatie- en gebruikershandleiding Rocher Elite 2.18. Deurschakelaar De deurschakelaar is de schakelaar op de saunadeur. Deze schakelaar voldoet aan de voorschriften. Openbare en particuliere sauna's moeten met een deurschakelaar uitgerust zijn, zodat de kachel van buitenaf kan worden ingeschakeld, bijvoorbeeld met behulp van een aan/uit-knop of een soortgelijke methode.
Seite 190: Afbeelding 9 Bedradingsschema Voor De Saunakachel
Installatie- en gebruikershandleiding Rocher Elite 2.19. Bedradingsschema 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH Switch...
Seite 191: Principebeeld Wanneer Elite Wordt Gebruikt Als Bedieningspaneel
Installatie- en gebruikershandleiding Rocher Elite 2.20. Principebeeld wanneer Elite wordt gebruikt als bedieningspaneel Klemmenblok Begrenz Kachel Sensorkabel 1 = Blauw Adapter printplaat 2 = Wit Sensor OLET 31 OLEA 103 3 = Rood 4 = Geel Bedieningspaneel Kachel Elite A1 Geel...
Seite 192 Installatie- en gebruikershandleiding Rocher Elite 3. Reserveonderdelenlijst Rocher Elite Onderdeel Onderdeelnummer Naam van onderdeel Rocher 70 Elite Rocher 105 Elite 7712000 Kabelklem 5916324 Printplaat OLEA 103 5716203 Finder-relais 7801711 Zekering 1 AT 7801710 Zekering 3,15 AT 7817536 Zekeringhouder 6101741 Tuimelschakelaar OAAA 2...
Seite 193 Installatie- en gebruikershandleiding Rocher Elite 4. ROHS-RICHTLIJN Instructies ter bescherming van het milieu Dit product mag aan het einde van de levensduur niet worden weggegooid via het normale huishoudafval. In plaats daarvan moet het worden afgegeven bij een inzamelplaats voor het recyclen van elektrische en elektronische apparaten.
