Manual de instalación y uso de Rocher Elite

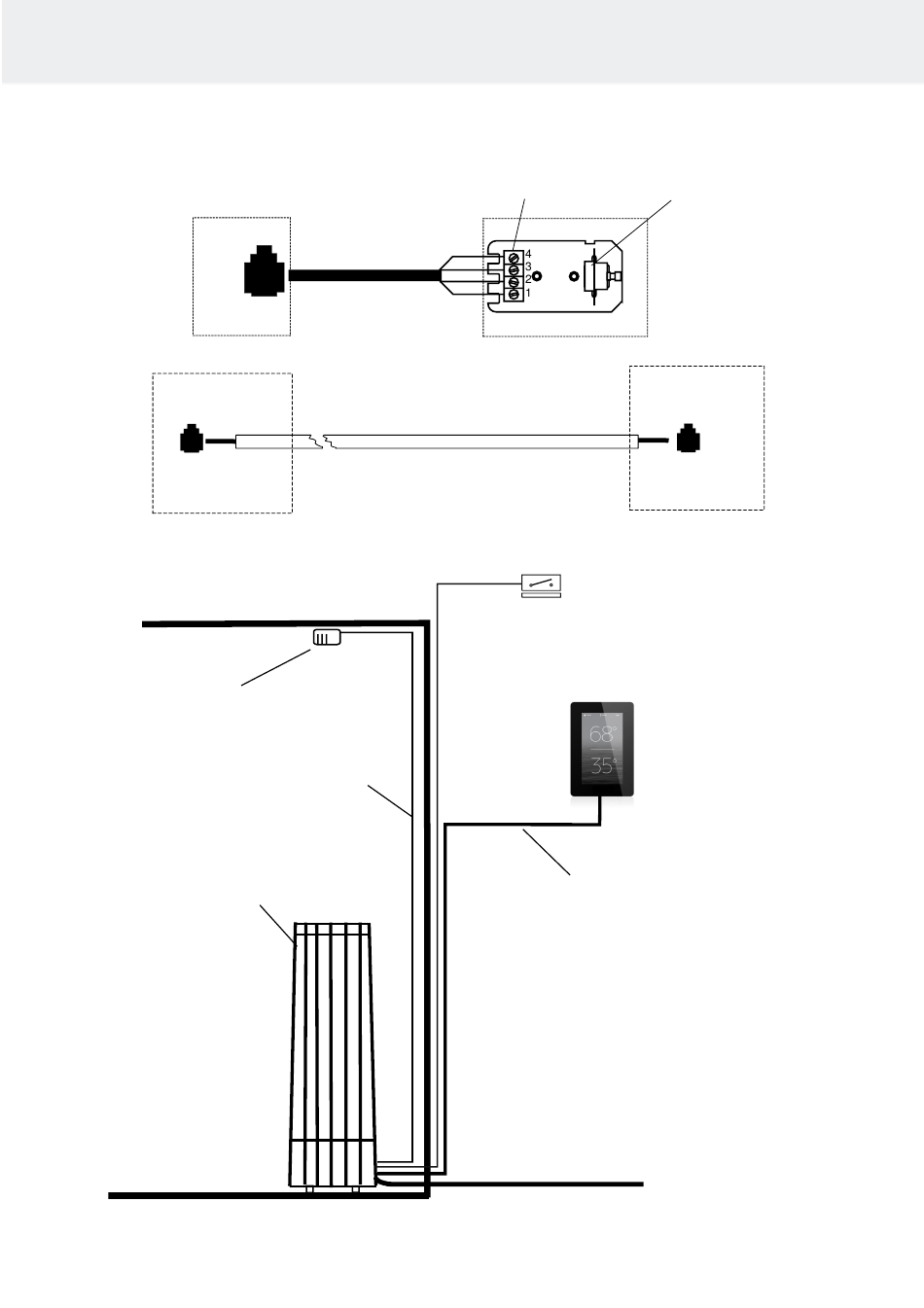

2.20. Imagen del principio de funcionamiento con Elite usado
como panel de control
Calentador
PCB
OLEA 103
Calentador
PCB
OLEA 103
principio de funcionamiento
Sensor OLET 31
Calentador de sauna

Imagen 10 Principio de funcionamiento.

Cable del sensor
1 Azul
2 Blanco
3 Rojo
4 Amarillo
A1 Amarillo
A2 Verde
A3 Rojo
A4 Negro
Silicona 4 x 0,25
Limitador
Connectores
Sensor OLET 31
Panel de control
Interruptor de puerta
Panel de control
Elite
NOTA:
Consulte instrucciones de
instalación más
detalladas en las
instrucciones de
funcionamiento
del centro de control
2
4 x 0,15 mm
Entrada
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
14
Elite
