2.20. Schéma zapojení při použití ovládacího panelu Elite
Topidlo
PCB OLEA 103
Topidlo
PCB OLEA 103
Senzor OLET 31
Saunové topidlo
Rocher Elite
Senzor cable
1 = Modrá
2 = Bílá
3 = Červená
4 = Žlutá
A1 žlutá
A2 Zelená
A3 Červená
A4 černá

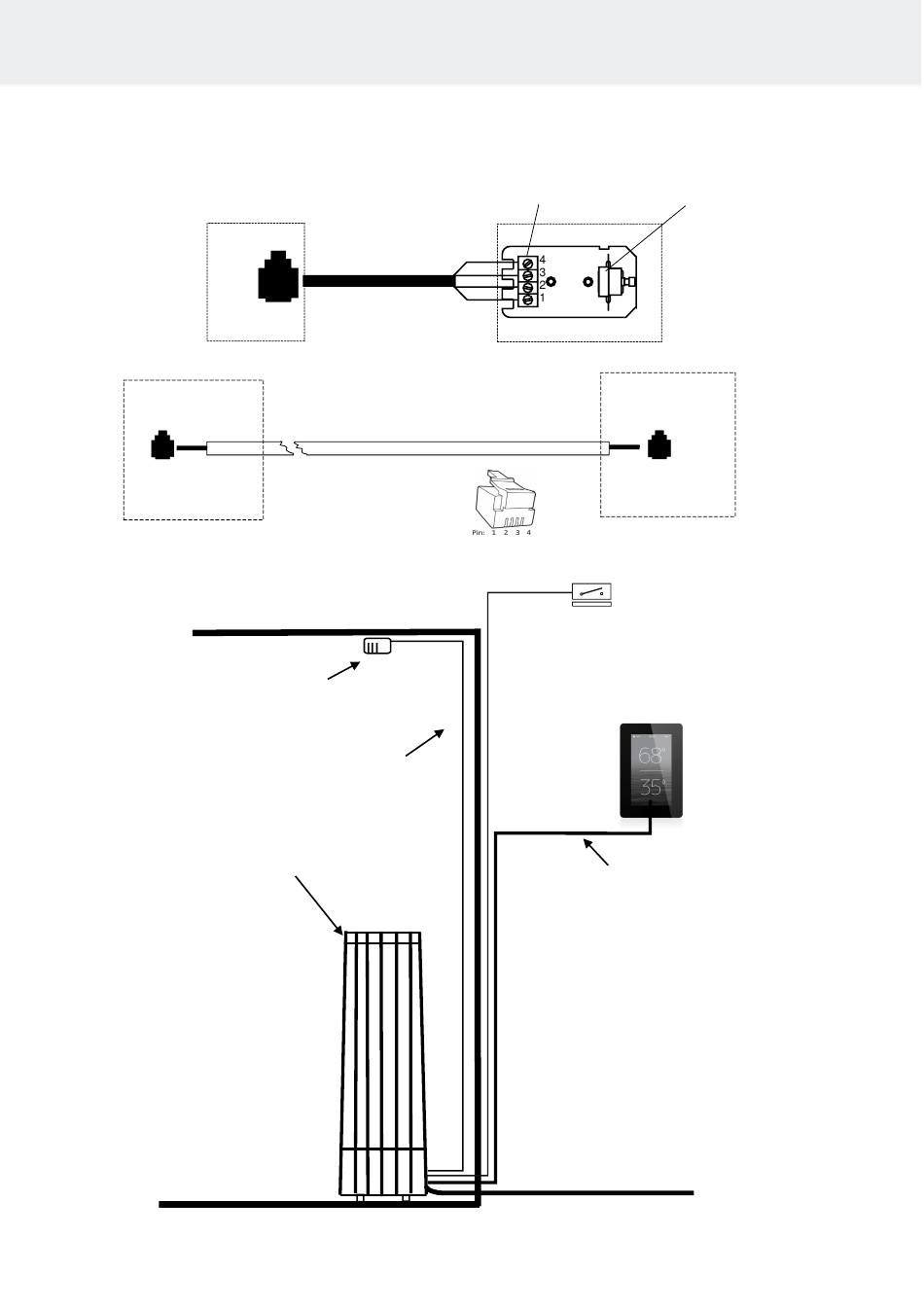

Schéma zapojení
Silikon 4 x 0,25
Obrázek 10 Schéma zapojen
Omezovač přehřátí
Svorkovnice
Sensor OLET 31
Ovládací panel
Elite
Dveřní spínač
Ovládací panel
Elite
4 x 0,15 mm²
Vstup
230 V – 240 V 1N~ / 2~
230 V 3~
400 V – 415 V 3N~
14
POZNÁMKA:
Podrobnější pokyny k
instalaci najdete v
návodu k použití
ovládacího panelu.
