Käyttö- ja asennusohje Rocher Elite
2.20

Periaatekuva, kun ohjauskeskuksena on Elite

Kiuas
OLEA 103
Kiuas
OLEA 103
Tuntoelin OLET 31

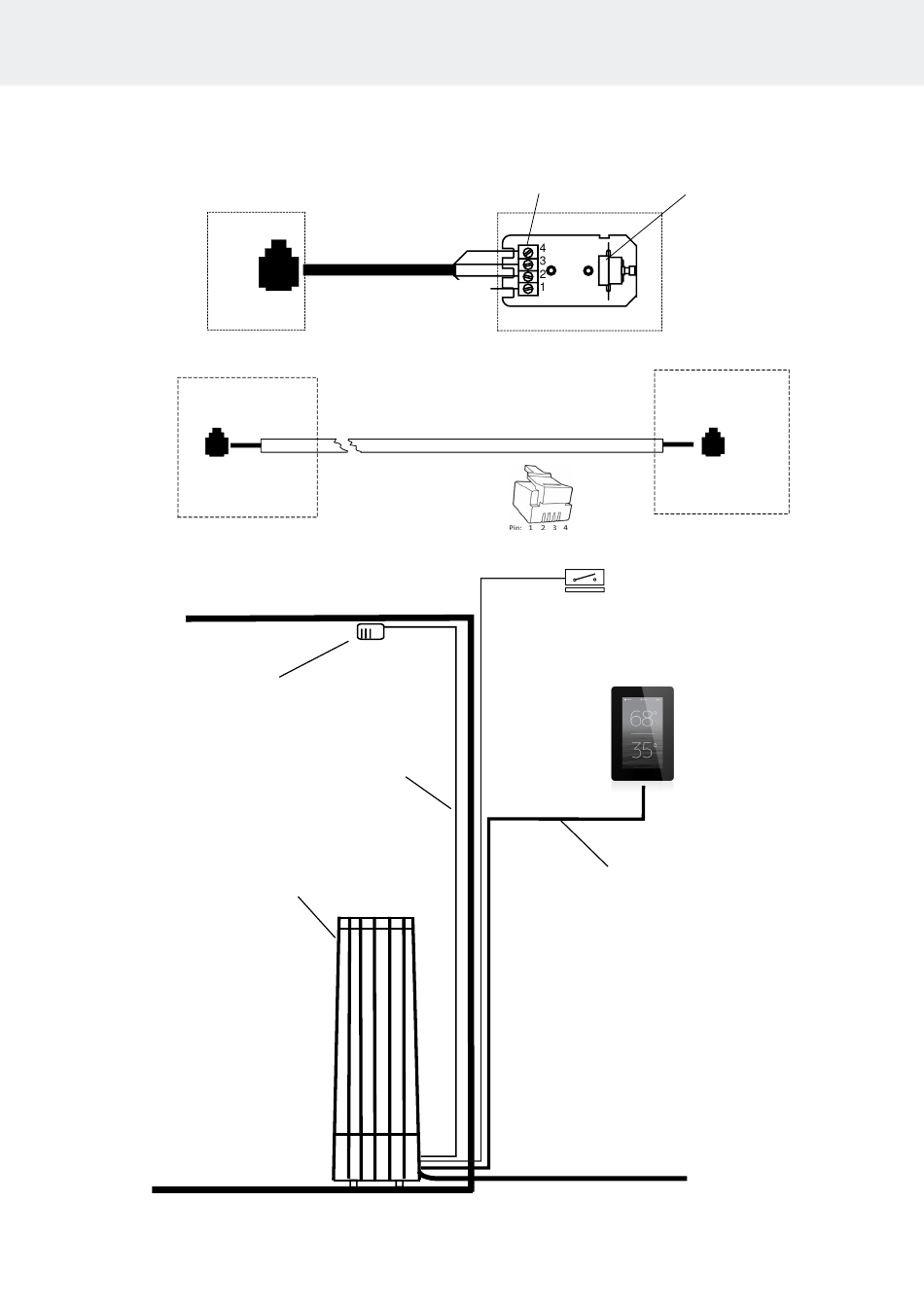

Kuva 10 Periaatekuva kytkennästä
Tuntoelimen kaapeli
1 = Sininen
2 = Valkoinen
3 = Punainen
4 = Keltainen
A1 Keltainen
A2 Vihreä
A3 Punainen
A4 Musta
Periaatekuva
Silikoni 4 x 0,25 mm²
Kiuas
Kytkentärima
Rajoitin
Tuntoelin OLET 31
Ovikytkin
Ohjauskeskus
Elite
4 x 0,15 mm²
Syöttö
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
14
Ohjauskeskus
Elite
HUOM!
Katso tarkemmat
asennusohjeet
ohjauspaneelin
käyttöohjeesta
