Käyttö- ja asennusohje ROCHER Premium
Bruks- och installationsanvisning ROCHER Premium
Product Manual ROCHER Premium
ROCHER Premium –Produkthandbuch
SÄHKÖKIUAS:
ELAGGREGAT FÖR BASTU:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
1102-70-040517
1102-105-040517
Ohjauskeskus:
Styrcentral:
Control panel:
Steuergerät:
1601 – 31 (RA – 31) Trend)
1601 – 33 (RA – 33) Premium Wifi
7013490
314 SKLT 68 A
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Helo ROCHER Premium
Inhaltszusammenfassung für Helo ROCHER Premium

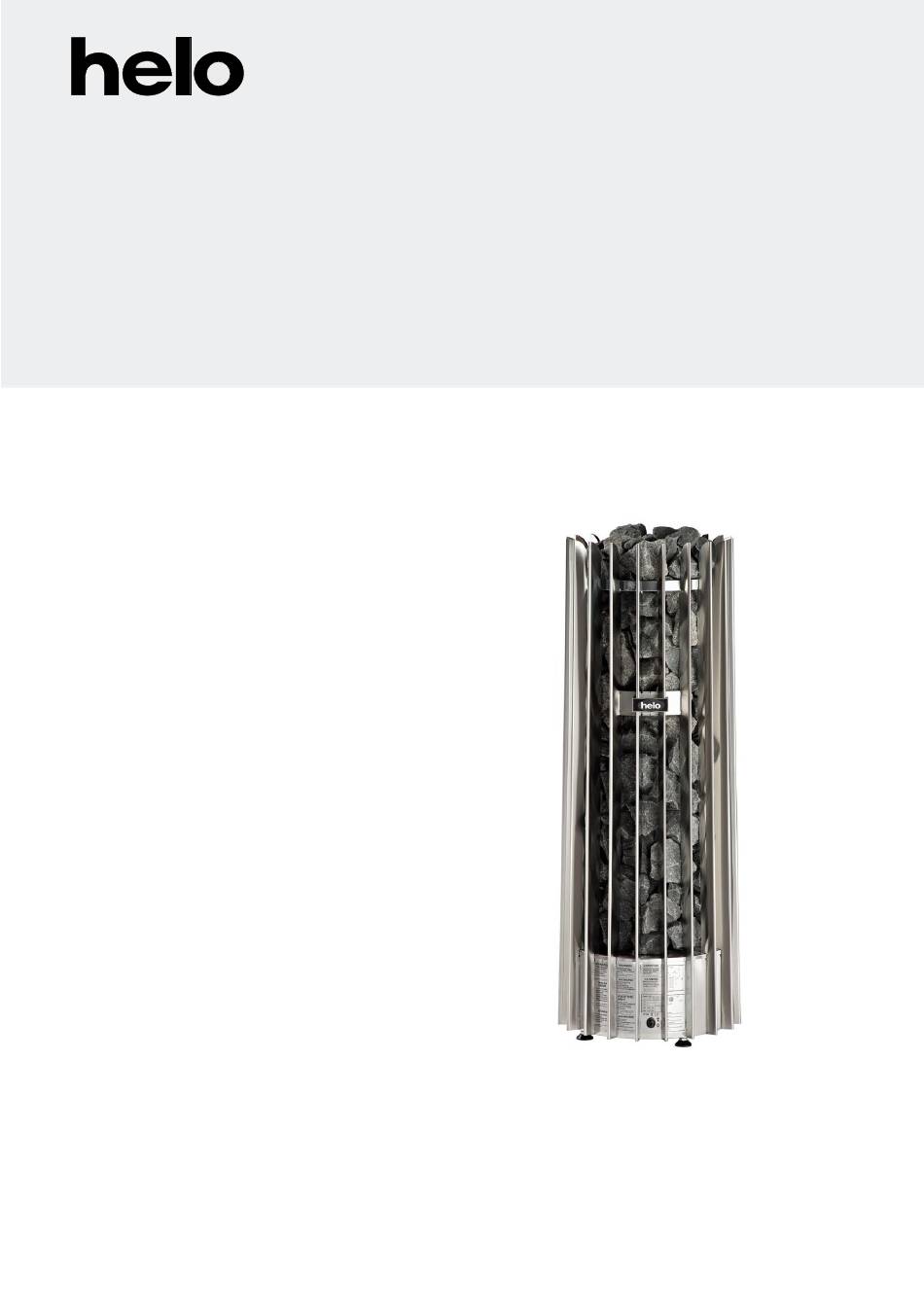

- Seite 1 REWARD YOURSELF Käyttö- ja asennusohje ROCHER Premium Bruks- och installationsanvisning ROCHER Premium Product Manual ROCHER Premium ROCHER Premium –Produkthandbuch SÄHKÖKIUAS: ELAGGREGAT FÖR BASTU: ELECTRIC SAUNA HEATER: ELEKTRISCHES SAUNAHEIZGERÄT: 1102-70-040517 1102-105-040517 Ohjauskeskus: Styrcentral: Control panel: Steuergerät: 1601 – 31 (RA – 31) Trend) 1601 –...
- Seite 2 REWARD YOURSELF Käyttö- ja asennusohje Rocher Premium SÄHKÖKIUAS: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ OHJAUSKESKUS: 1601 – 31 (RA – 31) Trend) 1601 – 33 (RA – 33) Premium Wifi...
-
Seite 3: Inhaltsverzeichnis
Käyttö- ja asennusohje Rocher Premium Sisällys 1 Varoitukset Tarkista ennen saunomista Saunahuone Käyttäjälle Kiukaan ohjauslaitteiden käyttö 2. Saunan lämmitys Suositeltava saunan ilmanvaihto Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä Tuntoelimen asennus kattoon Lisä (Extra NTC) tuntoelimen asennus Kiuaskivet Jos kiuas ei lämpene... -
Seite 4: Varoitukset
Käyttö- ja asennusohje Rocher Premium Varoitukset 1.1 Tarkista ennen saunomista 1. Saunahuone on siinä kunnossa, että siellä voi saunoa. 2. Ovi ja ikkuna on suljettu. 3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa ja kivet harvaan ladottuja. -
Seite 5: Saunan Lämmitys
Käyttö- ja asennusohje Rocher Premium 2. Saunan lämmitys Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun lämmität saunaa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu, kytke kiuas hetkeksi pois päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle. -
Seite 6: Tuntoelimen Asennus Kattoon
Käyttö- ja asennusohje Rocher Premium 2.3 Tuntoelimen asennus kattoon Kattoasennuksessa tuntoelimen koteloon on porattava 5mm reikä jotta mahdollinen kerääntynyt vesi pääsee poistumaan. ø 5 mm Anturiin ei saa kohdistaa suoraa vesisuihkua eikä heittää siihen vettä kauhalla. 2.4 Lisä (Extra NTC) tuntoelimen asennus Lisä... -
Seite 7: Jos Kiuas Ei Lämpene
Käyttö- ja asennusohje Rocher Premium 2.6 Jos kiuas ei lämpene Mikäli kiuas ei lämpene, tarkista että - virta on kytkettynä. - kiukaan etusulakkeet ovat ehjät. - onko ohjauspaneelissa virheilmoitusta viasta. Jos ohjauspaneelissa on virheilmoitus, lue ohjauspaneelin käyttöohje. HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEISTOON ELI TULEVALLE KÄYTTÄJÄLLE. -
Seite 8: Kiukaan Suojaetäisyydet
Käyttö- ja asennusohje Rocher Premium 2.10 Kiukaan suojaetäisyydet Nurkka- ja seinäasennus: Tuntoelin OLET 31 asennetaan seinälle kiukaan keskilinjalle 40 mm katosta. Vaihtoehtoinen asennuspaikka myös kattoon kiukaan keskelle yläpuolelle, katso ohje keskiasennus. Kiuas on kiinnitettävä lattiaan tai lauderakenteisiin, jotta suojaetäisyydet eivät pääse muuttumaan. -
Seite 9: Kiviladonnan Valmistelu
Käyttö- ja asennusohje Rocher Premium 2.11 Kiviladonnan valmistelu Tukipinnojen poistaminen kiviladonnan ajaksi. Poista pinnojen kiinnitys ruuvit (2 kpl). Nosta tukipinnan lukituslevy ylös paikaltaan. Poista tukipinnat nostamalla niitä ylöspäin. Lado kivet n. Helo- merkkiin asti. Asenna tukipinnat takaisin. Tukipinnat asennetaan paikoilleen päinvastaisessa järjestyksessä. -
Seite 10: Vastustuen Asennus
Käyttö- ja asennusohje Rocher Premium 2.12 Vastustuen asennus: Huomioi, että vastustukea on aina käytettävä,jotta vastukset eivät väänny kiinni toisiinsa, eikä myöskään ulos sivuille. Vastustuen asennus: Täytä kivitila noin puoleen väliin kivillä. Asenna sen jälkeen vastus- tuki siten, että vastukset jäävät aukkojen väliin. Kallista tukea ja paina tuen päissä... -
Seite 11: Kiukaan Liittäminen Sähköverkkoon
Käyttö- ja asennusohje Rocher Premium 2.13 Kiukaan liittäminen sähköverkkoon Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukai- sesti. Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai laadultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkki- lamppu, sähkölämmityksen vuorottelu) pitää... -
Seite 12: Liitosjohdon Kytkentärasian Sijoitus Saunassa
Käyttö- ja asennusohje Rocher Premium 2.15 Liitosjohdon kytkentärasian sijoitus saunassa A = Ilmoitettu vähimmäissuojaetäisyys 1. Suositeltava kytkentärasian sijoituspaikka. 2. Tällä alueella tulisi käyttää silumiinirasiaa. 3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa. Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C). - Seite 13 Käyttö- ja asennusohje Rocher Premium 2.18 Ovikytkin Ovikytkimellä tarkoitetaan määräyksien mukaista saunan ovessa olevaa kytkintä. Ovikytkin vaaditaan yleisissä ja yksityiskäytössä olevissa saunoissa, sellaisissa saunoissa joissa kiukaan päälle kytkentä voidaan tehdä muualta kuin itse saunasta, esim. On / Off painonapilla tai vastaavalla tavalla.
-
Seite 14: Kytkentäkaava
Käyttö- ja asennusohje Rocher Premium 2.19 Kytkentäkaava 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ L2 L3 OLEA 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH N T C... -
Seite 15: Periaatekuva, Kun Ohjauskeskuksena On 1601 - 33 (Ra - 33 Premium)
Käyttö- ja asennusohje Rocher Premium 2.20 Periaatekuva, kun ohjauskeskuksena on 1601 - 33 (RA - 33 Premium) Kytkentärima Rajoitin Kiuas Tuntoelimen kaapeli 1 = Sininen 2 = Valkoinen OLEA 103 Tuntoelin OLET 31 3 = Punainen 4 = Keltainen Ohjauskeskus... -
Seite 16: Taulukko 5 Rocher Premium -Kiukaan Varaosat
Vedonpoistolaite Piirikortti OLEA 5916324 5716203 Finder rele 7801711 Sulake 1 AT 7801710 Sulake 3,15 AT 7817536 Sulakepesä 6101741 Kytkin OAAA 2 Kytkimen 7306008 suojakumi Vastus SEPC 199 5207770 2267W/230V Vastus SEPC 200 5207771 3500W/230V Taulukko 5 Rocher Premium -kiukaan varaosat... - Seite 17 Käyttö- ja asennusohje Rocher Premium 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
- Seite 18 REWARD YOURSELF Installations-och bruksanvisning Rocher Premium ELAGGREGAT FÖR BASTU: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ STYRCENTRAL: 1601 – 31 (RA – 31) Trend) 1601 – 33 (RA – 33) Premium Wifi...
- Seite 19 2.15. Placering av anslutningskabelns kopplingsdosa i bastun 2.16. Fjärrstyrning 2.17. Ordning på RJ10 -kontakter 2.18. Dörrkontakt 2.19. Kopplingsschema 2.20. Principskiss när styrcentral 1601-33 (RA – 33 Premium) 3.Lista över reservdelar till Rocher Premium 4.ROHS Bilder och tabeller Bild 1 Rekommenderad ventilation i bastun Bild 2 Skyddsavstånd...
-
Seite 20: Varningar
Installations- och bruksanvisning Rocher Premium 1. VARNINGAR Kontrollera innan du badar 1.1. Att bastun är i lämpligt skick för bastubad. Att dörren och fönstret är stängda. Att stenarna i aggregatet är rekommenderade av tillverkaren, att stenarna täcker värmeelementen och är glest staplade. -
Seite 21: Uppvärmning Av Bastun
Installations- och bruksanvisning Rocher Premium 2. Uppvärmning av bastun Försäkra dig om att bastun är i lämpligt skick för att bada bastu innan aggregatet slås på. Aggregatet kan orsaka lukt när bastun värms upp för första gången. Om detta sker slås aggregatet av en stund och bastun vädras. Sedan kan du slå på... -
Seite 22: Takmontering Av Sensorn
Installations- och bruksanvisning Rocher Premium 2.3. Takmontering av sensorn ø 5 mm Vid takmontering ska ett hål på 5 mm borras i sensorns hölje så att eventuellt kondenserat vatten kan rinna ut. Spruta inte vatten direkt mot sensorn och stänk inte vatten på den med bastuskopan. -
Seite 23: Om Aggregatet Inte Värms Upp
Installations- och bruksanvisning Rocher Premium 2.6. Om aggregatet inte värms upp Om aggregatet inte värms upp kontrolleras att: strömmen är påslagen aggregatets huvudsäkringar är hela styranordningen inte visar några felmeddelanden. Om styranordningen visar ett felmeddelande finns information i bruksanvisningen för styranordningen. - Seite 24 Installations- och bruksanvisning Rocher Premium 2.10. Skyddsavstånd för aggregatet Montering i hörn och på vägg: När sensorn OLET 31 monteras på en vägg ska den fästas 40 mm från taket på aggregatets mittlinje. Alternativt kan givaren monteras i taket ovanför aggregatets mitt – se ”Mittenmontering” för instruktioner.
-
Seite 25: Förberedelse Innan Stenarna Staplas
Installations- och bruksanvisning Rocher Premium 2.11. Förberedelse innan stenarna staplas Avlägsnande av stödpinnar när stenarna staplas. Avlägsna pinnarnas fästskruvar (2 st.). Lyft upp stödpinnens låsbricka. Avlägsna stödpinnarna genom att lyfta upp dem. Stapla stenarna upp till märkningen Helo. Montera tillbaka stödpinnarna. -
Seite 26: Placering Av Motståndsstöd
Installations- och bruksanvisning Rocher Premium 2.12. Placering av motståndsstöd OBS!, tänk på att stöd för värmeelementen alltid ska användas för att förhindra att värmeelementen böjs in i varandra eller ut åt sidorna. Installation av stöd för värmeelementen: Fyll stenutrymmet med sten till cirka hälften. Installera därefter motståndsstödet så... -
Seite 27: Anslutning Av Bastuaggregatet Till Elnätet
Installations- och bruksanvisning Rocher Premium 2.13. Anslutning av bastuaggregatet till elnätet Aggregatet får endast anslutas till elnätet av en behörig elektriker enligt gällande föreskrifter. Aggregatet ansluts halvfast till elnätet med hjälp av H07RN-F (60245 IEC 66)-kablar eller motsvarande. Övriga kablar (till signallampan och eluppvärmningens korskoppling) ska också... -
Seite 28: Placering Av Anslutningskabelns Kopplingsdosa I Bastun
Installations- och bruksanvisning Rocher Premium 2.15. Placering av anslutningskabelns kopplingsdosa i bastun A = Minsta skyddsavstånd 1. Rekommenderad placering av kopplingsdosan. 2. I detta utrymme bör en silumindosa användas. 3. Detta utrymme bör undvikas. En silumindosa ska alltid användas. I andra utrymmen ska värmetåliga dosor (T 125 °C) och värmetåliga kablar (T 170 °C) användas. Kopplingsdosan får inte blockeras. -
Seite 29: Dörrkontakt
Dörrkontakten ska monteras på utsidan av bastun, på övre delen av dörrkarmen, minst 300 mm från det inre hörnet. Kontaktdelen ska monteras på dörrkarmen och magneten på själva dörren. Avståndet mellan kontakten och magne- ten ska vara 18 mm. Som dörrkontakt rekommenderas Helo modellnummer 0043233, SSTL 8260371. Dörrkontakt Min. 300 mm... -
Seite 30: Kopplingsschema
Installations- och bruksanvisning Rocher Premium 2.19. Kopplingsschema 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH N T C... -
Seite 31: Principskiss När Styrcentral 1601-33 (Ra - 33 Premium)
Installations- och bruksanvisning Rocher Premium 2.20. Principskiss när styrcentral 1601-33 (RA – 33 Premium) Begränsare Kopplingsribba Agregat Sensorkabel 1 = Blå Adapterkretskort 2 = Vit OLEA 103 Sensor OLET 31 3 = Röd 4 = Gul Styrcentral Agregat 1601 - 33 A1 Gul A2 Grön... -
Seite 32: Lista Över Reservdelar Till Rocher Premium
Installations- och bruksanvisning Rocher Premium Lista över reservdelar till Rocher Premium Reservdel Produktnummer Produktnamn Rocher 70 Premium Rocher 105 Premium 7712000 Dragavlastare 5916324 Kretskort OLEA 103 5716203 Finder relä 7801711 Säkring 1 AT 7801710 Säkring 3,15 AT 7817536 Säkringshållare 6101741 Strömbrytare OAAA 2... -
Seite 33: Rohs
Installations- och bruksanvisning Rocher Premium 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen... -
Seite 34: Control Panel
REWARD YOURSELF Installation and User Manual Rocher Premium ELECTRIC SAUNA HEATER: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ CONTROL PANEL: 1601 – 31 (RA – 31) Trend) 1601 –... - Seite 35 Installation and User Manual Rocher Premium Contents Page 1.WARNINGS 1.1. Check before taking a sauna bath 1.2. Sauna room 1.3. Information for users 1.4. Operation of the sauna heater controls 2.Heating the sauna 2.1. Recommended sauna room ventilation 2.2. Installing the sensor near a supply air vent 2.3.
-
Seite 36: Warnings
Installation and User Manual Rocher Premium 1. WARNINGS 1.1. Check before taking a sauna bath The sauna room is suitable for taking a sauna bath. The door and the window are closed. The sauna heater is topped with stones that comply with the manufacturer's recommendations, the heating elements are covered with stones, and the stones are piled sparsely. -
Seite 37: Heating The Sauna
Installation and User Manual Rocher Premium 2. Heating the sauna Before turning the sauna heater on, make sure the sauna room is suitable for taking a sauna bath. When heated for the first time, the sauna heater may emit some odour. If you detect any odour while the sauna heater warms up, disconnect the sauna heater briefly, and air the room. -
Seite 38: Ceiling Installation Of The Sensor
Installation and User Manual Rocher Premium 2.3. Ceiling installation of the sensor ø 5 mm In ceiling installation, a 5-mm hole must be drilled to the sensor case to allow any condensed water to drain. Do not spray water directly towards the sensor or splash water at it with a sauna scoop. -
Seite 39: If The Sauna Heater Will Not Heat Up
Installation and User Manual Rocher Premium 2.6. If the sauna heater will not heat up If the sauna heater will not heat up, please check that: the power is on; the main fuses of the sauna heater are intact; is there any error messages on the control panel. In case of an error message on the control panel, please refer to the control panel instructions. - Seite 40 Installation and User Manual Rocher Premium 2.10. Sauna heater safety clearances Corner and wall installations: The OLET 31 sensor is installed 40 mm from the ceiling on the centre line of the heater on a wall. Alternatively, the sensor can be installed on the ceiling above the centre of the heater – see 'middle installation' for instruc- tions.
-
Seite 41: Preparing For Piling The Stones
Installation and User Manual Rocher Premium 2.11. Preparing for piling the stones Removing of the supporting bars to pile the stones Unscrew the bars' mounting screws (2 pcs). Lift the support bar's locking plate up from its normal position. Lift off the support bars. -
Seite 42: Installing The Support For Heating Elements
Installation and User Manual Rocher Premium 2.12. Installing the support for heating elements Note that heating element support should always be used in order to prevent the heating elements from being bent into each other or out sideways. Installation of the heating element support: Pile in stones up to halfway of the provided space. -
Seite 43: Connection Of The Sauna Heater To The Mains
Installation and User Manual Rocher Premium 2.13. Connection of the sauna heater to the mains The sauna heater must be connected to the mains by a qualified electrician and in compliance with current regulations. The sauna heater is connected with a semi-permanent connection. Use H07RN-F (60245 IEC 66) cables or a corresponding type. -
Seite 44: Locating The Connecting Box For The Connection Cable In The Sauna Room
Installation and User Manual Rocher Premium 2.15. Locating the connecting box for the connection cable in the sauna room A = Specified minimum safety clearance 1. Recommended location for the connecting box 2. Silumin box recommended in this area. 3. This area should be avoided. Always use a silumin box. -
Seite 45: Door Switch
The switch part is installed on the door frame and the magnet is installed on the door. The distance between the switch and the magnet is 18 mm. Helo model number 0043233, SSTL 8260371 is recommended to be used as the door switch. Door switch Min. -
Seite 46: Wiring Diagram
Installation and User Manual Rocher Premium 2.19. Wiring diagram 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH... -
Seite 47: Principle Image When 1601 - 33 (Ra - 33 Premium) Is Used As Control Panel
Installation and User Manual Rocher Premium 2.20. Principle image when 1601 - 33 (RA - 33 Premium) is used as control panel Terminal block Limiter Heater Sensor cable 1= Blue Adapter circuit 2= White Sensor OLET 31 board OLEA 103... -
Seite 48: Rocher Premium Spare Part List
Fuse 1 AT 7801710 Fuse 3,15 AT 7817536 Fuse holder 6101741 Rocker switch OAAA 2 7306008 Rubber cover for rocker switch Heatin element SEPC 199 5207770 2267W/230V Heating element SEPC 200 5207771 3500W/230V Table 5 Rocher Premium spare parts list... -
Seite 49: Rohs
Installation and User Manual Rocher Premium 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen... -
Seite 50: Installations Und Benutzerhandbuch Rocher Premium
REWARD YOURSELF Installations und Benutzerhandbuch Rocher Premium ELEKTRISCHES SAUNAHEIZGERÄT: 1102 – 70 – 040517 1102 – 105 – 040517 230V – 240V 1N~ / 2~ 230V 3~ 400V – 415V 3N~ STEUERGERÄT: 1601 – 31 (RA – 31) Trend) 1601 – 33 (RA – 33) Premium Wifi... - Seite 51 2.16. Fernsteuerung 2.17. Reihenfolge der RJ 10-Anschlüsse 2.18. Türschalter 2.19. Schaltdiagramm 2.20. Prinzipbild mit Steuergerät 1601-33 (RA – 33 Premium ) 3.Ersatzteile für das elektrische Saunaheizgerät Rocher Premium 4.ROHS Abbildungen und Tabellen Abbildung 1 Empfohlene Belüftung des Saunaraums Abbildung 2 Sicherheitsabstände...
-
Seite 52: Vor Jedem Saunagang Müssen Folgende Punkte Überprüft Werden
Installations- und Benutzerhandbuch Rocher Premium 1. WARNUNGEN 1.1. Vor jedem Saunagang müssen folgende Punkte überprüft werden 1. Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. 2. Tür und Fenster sind geschlossen. 3. Das Saunaheizgerät ist mit Steinen gefüllt, die den Herstellerempfehlungen entsprechen. Die Heizelemente sind mit Steinen bedeckt, die Aufschichtung ermöglicht eine ausreichende... -
Seite 53: Beheizen Der Sauna
Installations- und Benutzerhandbuch Rocher Premium 2. Beheizen der Sauna Vergewissern Sie sich vor dem Einschalten des Heizgeräts, dass die Räumlichkeit, in der sich das Gerät befindet, als Saunaraum geeignet ist. Beim ersten Aufheizen kann das Saunaheizgerät möglicherweise einen Geruch ausströmen. -
Seite 54: Deckeninstallation Des Sensors
Installations- und Benutzerhandbuch Rocher Premium 2.3. Deckeninstallation des Sensors Bei einer Deckeninstallation muss in das Sensorgehäuse ein 5 mm großes ø Loch gebohrt werden, damit Kondenswasser ablaufen kann. Sprühen Sie kein Wasser direkt in Richtung des Sensors und bespritzen Sie ihn nicht mit Wasser aus einer Sauna-Schöpfkelle. -
Seite 55: Falls Das Saunaheizgerät Sich Nicht Aufheizt
Installations- und Benutzerhandbuch Rocher Premium 2.6. Falls das Saunaheizgerät sich nicht aufheizt Prüfen Sie folgende Punkte, falls das Saunaheizgerät sich nicht aufheizt: Ist die Stromversorgung unterbrochen? Sind die Hauptsicherungen des Geräts intakt? Zeigt das Steuergerät Fehlermeldungen an? Falls das Steuergerät eine Fehlermeldung anzeigt, entnehmen Sie weitere Hinweise der Gebrauchsanleitung des Steuergeräts. - Seite 56 Installations- und Benutzerhandbuch Rocher Premium 2.10. Sicherheitsabstände für das Saunaheizgerät Eck- und Wandmontage: Der Sensor OLET 31 wird in einem Abstand von 40 mm von der Decke auf der Mittellinie des Heiz- geräts an der Wand angebracht. Alternativ kann der Sensor an der Decke über der Mitte des Heizgeräts montiert werden – die Anweisungen entnehmen Sie dem nachstehenden Abschnitt „Mittige Montage“.
-
Seite 57: Preparing For Piling The Stones
Lift the support bar's locking plate up from its normal position. Lift off the support bars. Pile stones up to the Helo marker. Reinstall the support bars. Install the support bars as above in the reversed order. Pile the stones so that they cover the heating elements. -
Seite 58: Installing The Support For Heating Elements
Installations- und Benutzerhandbuch Rocher Premium 2.12. Installing the support for heating elements Note that heating element support should always be used in order to prevent the heating elements from being bent into each other or out sideways. Installation of the heating element support: Pile in stones up to halfway of the provided space. -
Seite 59: Netzanschluss Des Heizgeräts
Installations- und Benutzerhandbuch Rocher Premium 2.13. Netzanschluss des Heizgeräts Der Anschluss an Heizgerät und Netz darf nur von befugten Personen nach geltenden gesetzlichen Vorschriften ausgeführt werden. Das Saunaheizgerät wird mit einer semipermanenten Verbindung angeschlossen. Verwenden Sie Kabel des Typs H07RN-F (60245 IEC 66) oder eines vergleichbaren Typs. Weitere Kabel (Anzeigeleuchte, Schalter für Heizgerät) müssen ebenfalls diesen Empfehlungen entsprechen. -
Seite 60: Lage Der Anschlussdose
Installations- und Benutzerhandbuch Rocher Premium 2.15. Lage der Anschlussdose A = vorgeschriebener Mindestabstand Empfohlener Bereich für die Montage der Anschlussdose In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich Silumin Anschlussdosen verwendet werden. -
Seite 61: Türschalter
Der Schalterteil wird am Türrahmen und der Magnet an der Tür installiert. Der Abstand zwischen dem Schalter und dem Mag- neten beträgt 18 mm. Als Türschalter wird das Helo-Modell Nummer 0043233, SSTL 8260371 empfohlen. Türschalter Min. 300 mm... -
Seite 62: Schaltdiagramm
Installations- und Benutzerhandbuch Rocher Premium 2.19. Schaltdiagramm 6,8 kW 230 V 1N~ / 2~ L1 / N 6,8 - 10,5 kW 230 V 3~ OLEA L2 L3 6,8 - 10,5 kW 400 V 3N~ L1 L2 L3 T3,15 AH N T C... -
Seite 63: Prinzipbild Mit Steuergerät 1601-33 (Ra - 33 Premium )
Installations- und Benutzerhandbuch Rocher Premium Prinzipbild mit Steuergerät 1601-33 (RA – 33 Premium ) 2.20. Anschlussleiste Limiter Übertemperatur Rück Heizgerät Sensorkabel Adapterplatine 1 = Blau OLEA 103 Sensor OLET 31 2 = Weiß 3 = Rot 4 = Gelb Steuergerät 1601 - 33 Heizgerät... -
Seite 64: Ersatzteile Für Das Elektrische Saunaheizgerät Rocher Premium
Installations- und Benutzerhandbuch Rocher Premium 3. Ersatzteile für das elektrische Saunaheizgerät Rocher Premium Ersatzteile Produktnummer Produktbezeichnung Rocher 70 Premium Rocher 105 Premium 7712000 Kabelklemme 5916324 Leiterplatte OLEA 103 5716203 Finder relais 7801711 Sicherung 1 AT 7801710 Sicherung 3,15 AT 7817536 Sicherungsträge... -
Seite 65: Rohs
Installations- und Benutzerhandbuch Rocher Premium 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
