VIPA System 100V Handbuch Seite 22

Teil 2 Hardwarebeschreibung Mikro-SPS CPU 11x
CPU 112
CPU 114
CPU 115
CPU 115DP
CPU 115SER

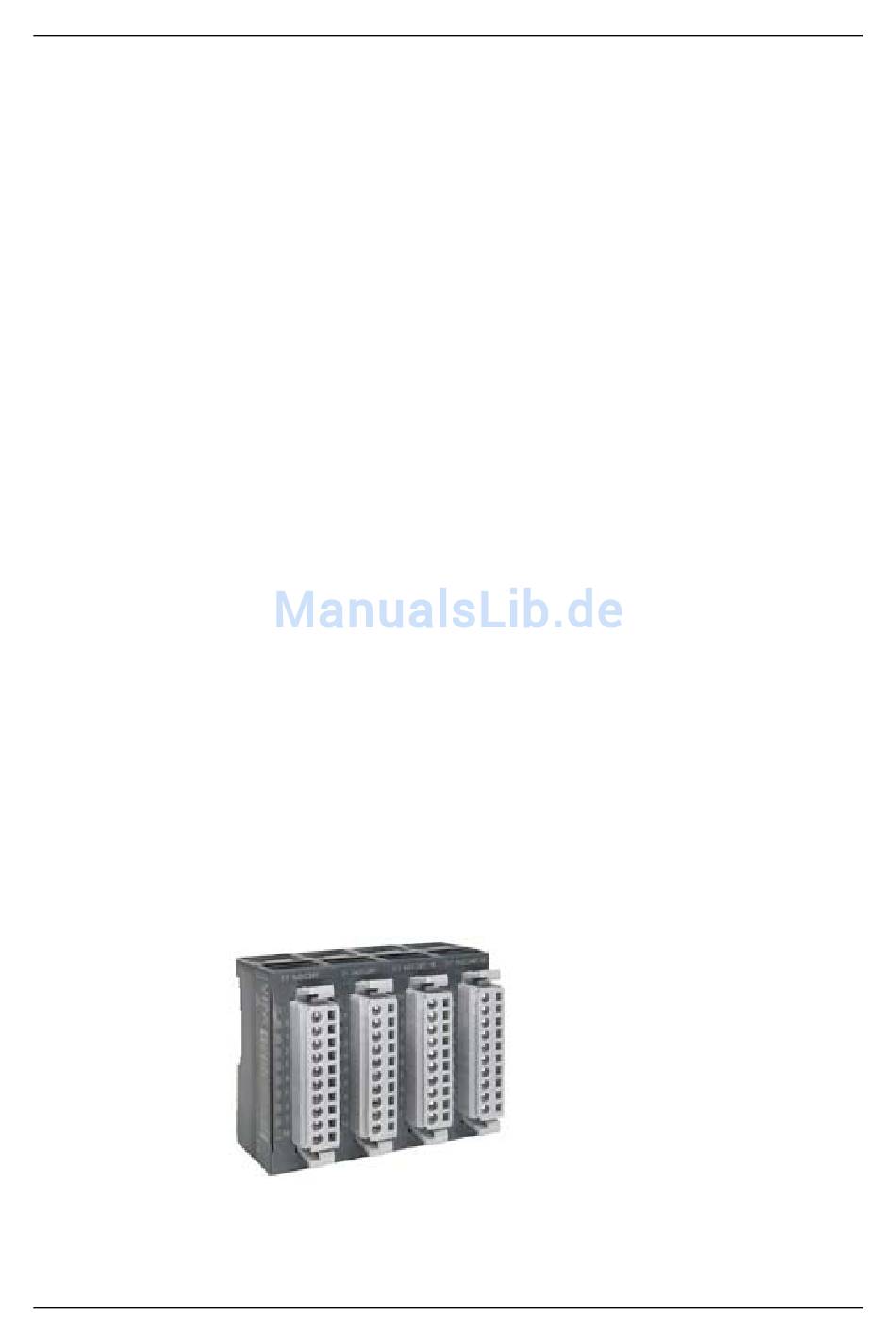

Erweiterungs-
module
2-4
• CPU mit Ein-/Ausgabekomponenten
• Potenzialtrennung je E/A-Gruppe bzw. -Peripherie
• Befehlskompatibel zu S7-300 von Siemens
• MP 2
I-Schnittstelle zur Datenübertragung zwischen PC und CPU bzw.
zwischen verschiedenen MPI-Teilnehmern
• MMC-Speichermodul extern
• Echtzeituhr
Wie CPU 112 zusätzlich mit
• Anschluss für Erweiterungsmodule
• Max. 4 Eingänge parametrierbar als High-speed Counter (max. 30kHz)
oder Alarmeingang
• Max. 2 Ausgänge parametrierbar als Impulsausgang mit Standard-PWM
oder hochfrequenter-PWM bis max. 50kHz (nicht CPU 114-6BJ5x)
• Analog-Potentiometer (2)
Wie CPU 115 zusätzlich mit PROFIBUS-DP Slave
Wie CPU 115 zusätzlich
Zur Erweiterung Ihrer Mikro-SPS können Sie bis zu 4 Erweiterungsmodule
anschließen. Es besteht auch die Möglichkeit zum Anschluss von bis zu 4
Modulen aus der System 200V Familie. Eine Kombination aus Erwei-
terungs- und System 200V Modulen, die in der Summe 4 ergibt, ist
ebenfalls möglich.
Bei der Mikro-SPS CPU mit der Best.-Nr. VIPA 115-6BL72 können Sie
maximal 7 Module anbinden.
Bitte beachten Sie, dass der Ausgangsstrom der Buserweiterung maximal
0,9A betragen darf!
Nähere Informationen zu den Erweiterungsmodulen finden Sie im
Handbuch HB100_EM.
Handbuch VIPA System 100V
CPU 115-6BL1x mit RS232-Schnittstelle
CPU 115-6BL3x mit RS485-Schnittstelle.
HB100D - CPU - Rev. 15/03
