Handbuch VIPA System 100V
Erweiterungs- und
System 200V Module
projektieren
Parametrierung
HB100D - CPU - Rev. 15/03

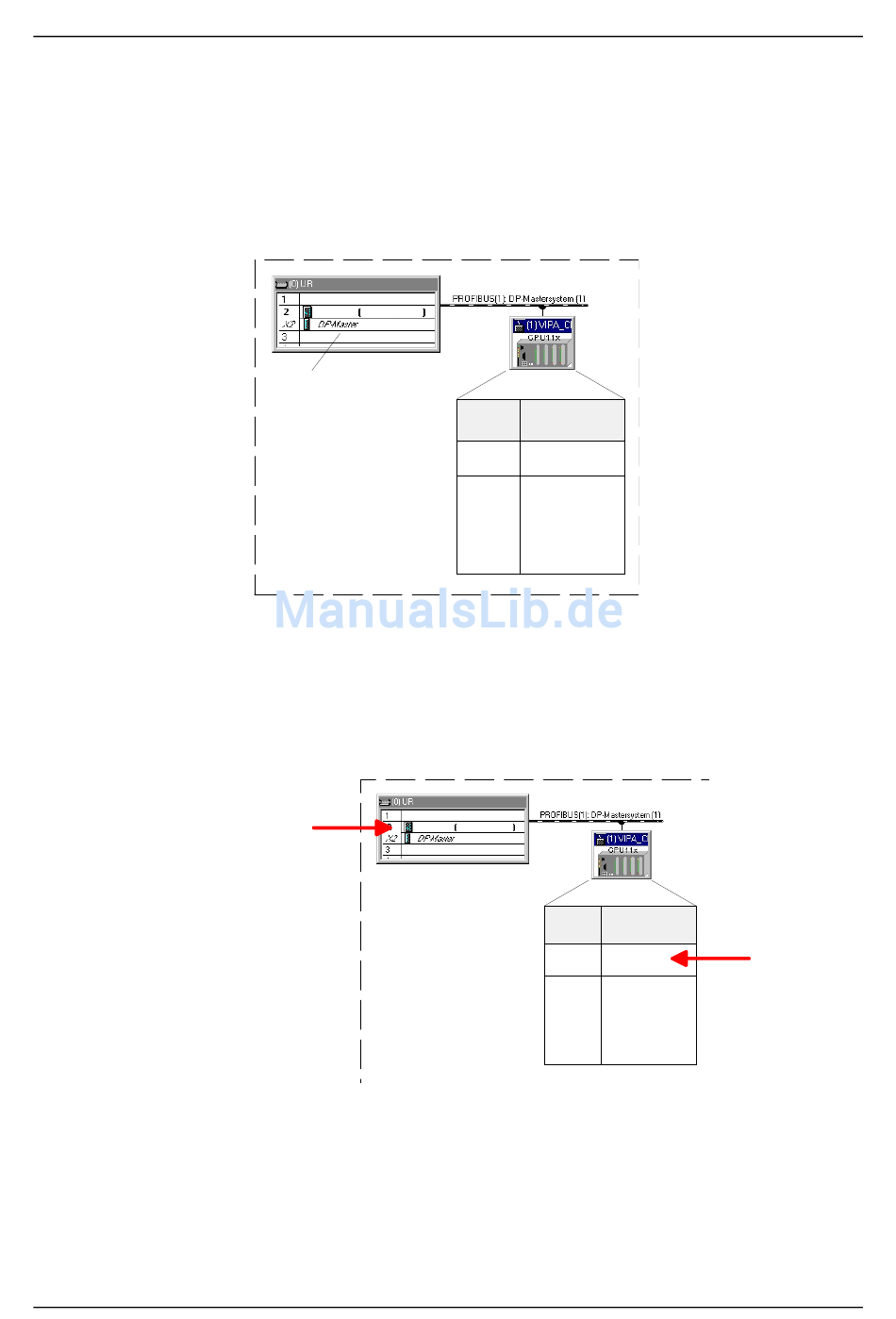

Sie haben die Möglichkeit über die Steckplätze 1...4 weitere Module in Ihr
System 100V einzubinden. Bei der Mikro-SPS CPU mit der Best.-Nr.
VIPA 115-6BL72 können Sie maximal 7 Module anbinden.
Zur Anbindung wählen Sie das entsprechende Modul im Hardware-Katalog
aus und platzieren Sie dieses auf dem entsprechenden Steckplatz.
Mikro-SPS 11x
315-2DP 2AF03-0AB0
PB-
Adr.:2
Den CPU-Teil parametrieren Sie über die Eigenschaften der Siemens
CPU 315-2DP. Die Parametrierung der Ein-/Ausgabe-Peripherie erfolgt im
virtuellen PROFIBUS-System über die Eigenschaften der CPU 11x.
Mikro-SPS 11x
Parameter
CPU 11x
Die Parametriermöglichkeiten sind auf den Folgeseiten beschrieben.
Teil 3 Einsatz Mikro-SPS CPU 11x
PB- DP200V
Adr.:1
Steck- Bau-
platz gruppe
0 11x-xxxx
1
.
Erweiterungs-
.
Module
.
4 (7)
315-2DP 2AF03-0AB0
Steck-
platz
0
1
.
.
.
4 (7)
DP200V
Bau-
gruppe
Parameter
11x-xxxx
E/A-Peripherie
Erweiterungs-
Module
3-11
