Seite 1 Products Solutions Services BA01127F/00/DE/04.18 71396514 2018-04-12 01.01.zz (Gerätefirmware) Betriebsanleitung Micropilot FMR56, FMR57 PROFIBUS PA Freistrahlendes Radar...

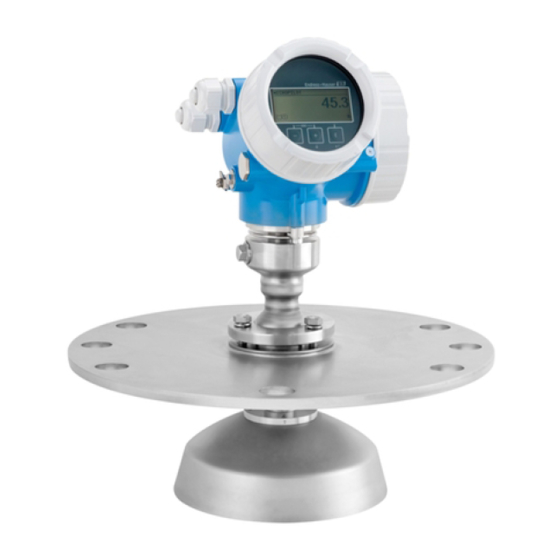

Seite 2 Micropilot FMR56, FMR57 PROFIBUS PA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
3.1.1 Micropilot FMR56 ....15 Anschlusskontrolle ....43 3.1.2...
Seite 4 Inhaltsverzeichnis Micropilot FMR56, FMR57 PROFIBUS PA Integration in ein PROFIBUS-Netz- Zubehör ......86 werk ......62 15.1 Gerätespezifisches Zubehör .
Seite 5: Wichtige Hinweise Zum Dokument
Micropilot FMR56, FMR57 PROFIBUS PA Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6: Symbole Für Informationstypen
Wichtige Hinweise zum Dokument Micropilot FMR56, FMR57 PROFIBUS PA Symbol Bedeutung Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 7: Symbole Am Gerät
Verification und Heartbeat Monitoring zur Verfügung stehen. Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...
Seite 8: Begriffe Und Abkürzungen
Wichtige Hinweise zum Dokument Micropilot FMR56, FMR57 PROFIBUS PA Begriffe und Abkürzungen Begriff/Abkür- Erklärung zung Dokumenttyp "Betriebsanleitung" Dokumenttyp "Kurzanleitung" Dokumenttyp "Technische Information" Dokumenttyp "Sonderdokumentation " Dokumenttyp "Sicherheitshinweise" Nenndruck MWP (Maximum working pressure/max. Betriebsdruck) Der MWP befindet sich auch auf dem Typenschild.
Seite 9: Eingetragene Marken
Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...
Seite 10: Grundlegende Sicherheitshin
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...
Seite 11: Arbeitssicherheit
Typenschild aufgehoben. Der sichere Betrieb des Gerätes kann dadurch eben- falls betroffen sein. 2.5.1 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser...
Seite 12: Eac-Konformität
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC- Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei.
Seite 13 Micropilot FMR56, FMR57 PROFIBUS PA Grundlegende Sicherheitshinweise Merkmal Zulassung Verfügbar für Merkmal 020: "Hilfsenergie;Ausgang" IECEx: Ex ia IIC T6-T1 Ga/Gb • FMR56 XA00677F XA00677F XA00677F XA00685F • FMR57 IECEx: Ex d [ia] IIC T6-T1 Ga/Gb • FMR56 XA00680F XA00680F XA00680F...
Seite 14 Grundlegende Sicherheitshinweise Micropilot FMR56, FMR57 PROFIBUS PA Merkmal Zulassung Verfügbar für Merkmal 020: "Hilfsenergie;Ausgang" NEPSI Ex d[ia] IIC T6 Ga/Gb, DIP A20/21 • FMR56 XA01206F XA01206F XA01206F XA01215F XA01206F T85…90oC IP66 • FMR57 FM/CSA IS+XP Cl.I,II,III Div.1 Gr.A-G • FMR56 •...
Seite 15: Produktbeschreibung
Micropilot FMR56, FMR57 PROFIBUS PA Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Micropilot FMR56 A0016791  1 Aufbau des Micropilot FMR56 (26 GHz) Elektronikgehäuse Horn 80/100 mm, PP-plattiert Flansch Montagebügel 3.1.2 Micropilot FMR57 A0016807  2 Aufbau des Micropilot FMR57 (26 GHz) Elektronikgehäuse...
Seite 16: Elektronikgehäuse
Produktbeschreibung Micropilot FMR56, FMR57 PROFIBUS PA 3.1.3 Elektronikgehäuse A0012422  3 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...
Seite 17: Warenannahme Und Produktidenti
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 18: Typenschild
Warenannahme und Produktidentifizierung Micropilot FMR56, FMR57 PROFIBUS PA 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: T max = LN = Mat.: Dev.Rev.: if modification see sep. label Date: mm (in) A0019444  4 Typenschild des Micropilot Gerätename...
Seite 19: Lagerung, Transport
Micropilot FMR56, FMR57 PROFIBUS PA Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren HINWEIS Gehäuse oder Antennenhorn kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.
Seite 20: Montage
Montage Micropilot FMR56, FMR57 PROFIBUS PA Montage Einbaubedingungen 6.1.1 Einbaulage • Empfohlener Abstand A Wand - Stutz- enaußenkante: ~ 1/6 des Behälter- durchmessers. Das Gerät sollte aber auf keinen Fall näher als 20 cm (7,87 in) zur Behälterwand montiert werden.
Seite 21: Behältereinbauten
Micropilot FMR56, FMR57 PROFIBUS PA Montage 6.1.2 Behältereinbauten Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Streben usw.) innerhalb des Strahlenke- gels befinden. Beachten Sie dazu den Abstrahlwinkel →  24. A0018946 Endress+Hauser...
Seite 22: Vermeidung Von Störechos
Montage Micropilot FMR56, FMR57 PROFIBUS PA 6.1.3 Vermeidung von Störechos Schräg eingebaute, metallische Blenden zur Streuung der Radarsignale helfen, Stö- rechos zu vermeiden A0016889 6.1.4 Messung in einem Kunststoffbehälter Besteht die Außenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mikrowellen auch von aussenliegenden Störern (z.
Seite 23: Optimierungsmöglichkeiten
Micropilot FMR56, FMR57 PROFIBUS PA Montage A0017125 6.1.5 Optimierungsmöglichkeiten • Antennengröße Je größer die Antenne, desto kleiner der Abstrahlwinkel α und umso weniger Störechos →  24. • Störechoausblendung Durch die elektronische Ausblendung von Störechos kann die Messung optimiert wer- den.
Seite 24: Abstrahlwinkel
Montage Micropilot FMR56, FMR57 PROFIBUS PA 6.1.6 Abstrahlwinkel A0016891  5 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wel- len den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außer- halb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern...
Seite 25: Messbedingungen
Bedarfsfall kann bei geeigneten Rahmenbedingungen (hoher DK-Wert, flacher Schütt- kegel, ...) eine Verkürzung erreicht werden. Dielektrizitätskonstanten (DK-Werte) für viele wichtige in der Industrie verwendete Medien sind aufgeführt im DK-Handbuch (CP00019F) sowie in der "DC Values App" von Endress+Hauser (verfügbar für Android und iOS). Endress+Hauser...
Seite 26: Einbau Frei Im Behälter
Montage Micropilot FMR56, FMR57 PROFIBUS PA 100% A0016916 Gerät A [mm (in)] C [mm (in)] FMR56 400(15,7) 50 … 150(1,97 … 5,91) FMR57 Einbau frei im Behälter 6.3.1 Hornantenne mit Überwurfflansch (FMR56) Ausrichtung Bei Vewendung des Micropilot mit Übewurfflansch in explosionsgefährdeten Berei- chen alle Angaben in den zugehörigen Sicherheitshinweisen (XA) beachten.
Seite 27 Micropilot FMR56, FMR57 PROFIBUS PA Montage ° ° ° A0019434 Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei paral- lelen Strichen bestehen. Hinweise zum Stutzen øD A0016868  6 Stutzendurchmesser und -höhe bei Hornantenne mit Überwurfflansch Stutzendurchmesser D Maximale Stutzenhöhe H...
Seite 28: 6.3.2 Hornantenne Mit Montagebügel
Montage Micropilot FMR56, FMR57 PROFIBUS PA 6.3.2 Hornantenne mit Montagebügel (FMR56) A0016865  7 Montage der Hornantenne mit Montagebügel Antenne mit dem Montagebügel senkrecht auf die Produktoberfläche ausrichten. HINWEIS Der Montagebügel ist mit dem Transmittergehäuse nicht leitend verbunden. Gefahr elektrostatischer Aufladung.
Seite 29: Parabolantenne (Fmr57)
480 mm (18,9 in) Merkmal 070 der Produktstruktur gültig für Antennen ohne Antennenverlängerung Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen. Hinweise zum Einschraubgewinde Bei Geräten mit Einschraubgewinde muss abhängig von der Antennengröße das Horn eventuell zunächst demontiert und nach dem Einschrauben wieder montiert werden.
Seite 30 Montage Micropilot FMR56, FMR57 PROFIBUS PA øD A0016827  9 Stutzenmontage Micropilot FMR57 mit Parabolantenne Antenne ragt komplett aus dem Stutzen Antenne befindet sich komplett im Stutzen Antenne Antennendurchmesser D Stutzenhöhe H für Fall 1 Maximale Stutzenhöhe H für Fall 2 FA: Parabol 200mm/8"...
Seite 31 Micropilot FMR56, FMR57 PROFIBUS PA Montage Antennengröße D 200 mm (8 in) 173 mm (6,81 in) < 50 mm (1,96 in) 250 mm (10 in) 236 mm (9,29 in) < 50 mm (1,96 in) ohne Antennenverlängerung Einbau mit schwenkbarem Flansch Bei schwenkbaren Flanschen ist die Länge der Antenne zu beachten.
Seite 32: Ausrichtvorrichtung Für Fmr57
Montage Micropilot FMR56, FMR57 PROFIBUS PA A0018877 Parabolreflektor 4 Schrauben; Anzugsdrehmoment: 3 Nm (2,2 lbf ft) 6.3.5 Ausrichtvorrichtung für FMR57 Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse von bis zu 15° in alle Richtungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, den Radarstrahl optimal auf das Schüttgut auszurichten.
Seite 33: Integrierter Spülluftanschluss Für Fmr57
Micropilot FMR56, FMR57 PROFIBUS PA Montage 6.3.6 Integrierter Spülluftanschluss für FMR57 Bei Anwendungen mit starker Staubentwicklung kann durch den integrierten Spülluftan- schluss ein Zusetzen der Antenne vermieden werden. Empfohlen wird ein gepulster Betrieb. A0016932  11 Micropilot FMR57 mit Spülluftanschluss Spülluftanschluss NPT¼...
Seite 34: Messumformergehäuse Drehen
Montage Micropilot FMR56, FMR57 PROFIBUS PA Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit ein- zubeziehen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.
Seite 35: Anzeigemodul Drehen
Micropilot FMR56, FMR57 PROFIBUS PA Montage 6.6.2 Anzeigemodul drehen A0036401 1. Anzeigemodul mit leichter Drehbewegung herausziehen. 2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung. 3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle- gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
Seite 36: Elektrischer Anschluss
Elektrischer Anschluss Micropilot FMR56, FMR57 PROFIBUS PA Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519  12 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
Seite 37 Micropilot FMR56, FMR57 PROFIBUS PA Elektrischer Anschluss Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500  13 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
Seite 38: Kabelspezifikation
Elektrischer Anschluss Micropilot FMR56, FMR57 PROFIBUS PA Beispiele zum Anschluss des Schaltausgangs A0015909  15 Anschluss eines Relais A0015910  16 Anschluss an einen Digitaleingang Geeignete Relais (Beispiele): Pull-up-Widerstand • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Schalteingang Hutschienenträger UMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen...
Seite 39: Gerätestecker
Micropilot FMR56, FMR57 PROFIBUS PA Elektrischer Anschluss 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...
Seite 40: Versorgungsspannung
Elektrischer Anschluss Micropilot FMR56, FMR57 PROFIBUS PA 7.1.4 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang • Ex-frei 9 … 32 V G: 2-Draht; PROFIBUS PA, Schaltausgang • Ex nA • Ex nA(ia) • Ex ic •...
Seite 41: Messgerät Anschließen
Micropilot FMR56, FMR57 PROFIBUS PA Elektrischer Anschluss Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣...
Seite 42: Anschliessen
Elektrischer Anschluss Micropilot FMR56, FMR57 PROFIBUS PA 7.2.2 Anschliessen A0036418  17 Maßeinheit: mm (in) 1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. 2. Kabelmantel entfernen. 3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 43: Deckel Anschlussraum Schliessen
Micropilot FMR56, FMR57 PROFIBUS PA Elektrischer Anschluss ≤ 3 (0.12) A0013661  18 Maßeinheit: mm (in) Um Kabel wieder aus der Klemme zu entfernen: 1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken 2. und gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 44 Elektrischer Anschluss Micropilot FMR56, FMR57 PROFIBUS PA  Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige  auf dem Anzeigemodul?  Sind alle Gehäusedeckel montiert und fest angezogen?  Ist die Sicherungskralle fest angezogen?
Seite 45: Bedienmöglichkeiten
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten Bedienmöglichkeiten Übersicht 8.1.1 Vor-Ort-Bedienung Bedienung Drucktasten Touch Control Bestell- Option C "SD02" Option E "SD03" merkmal "Anzeige; Bedienung" A0036312 A0036313 Anzeigeele- 4-zeilige Anzeige 4-zeilige Anzeige mente Hintergrundbeleuchtung weiß, bei Gerätefeh- ler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20 …...
Seite 46: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50
Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0036314  19 Bedienmöglichkeiten über FHX50 Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden 8.1.3...
Seite 47 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  20 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...
Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Menüs Menü Untermenü / Bedeutung Parameter Language Legt die Bediensprache der Vor-Ort-Anzeige fest Inbetriebnahme Ruft den interaktiven Wizard zur geführten Inbe- triebnahme auf. Weitere Einstellungen in den anderen Menüs sind nach Beendigung des Wizards in der Regel nicht erforderlich.
Seite 49: Anwenderrollen Und Ihre Zugriffsrechte
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten 8.2.2 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen Bediener und Instandhalter haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn ein gerätespezifischer Freigabecode definiert wurde. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →  49.
Seite 50 Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen gerätespezifischen Freigabecode schreibgeschützt und sein Wert momentan via Vor- Ort-Anzeige nicht änderbar →  49. Die Sperrung des Schreibzugriffs via Vor-Ort-Bedienung kann durch Eingabe des geräte- spezifischen Freigabecodes aufgehoben werden.
Seite 51 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten XXXXXXXXXXXXX 3 mm A0026157 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  A0036086 Endress+Hauser...
Seite 52 Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt.
Seite 53: Tastenverriegelung Manuell Einschalten
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten Tastenverriegelung ein- und ausschalten Über die Tastenverriegelung lässt sich der Zugriff auf das gesamte Bedienmenü via Vor- Ort-Bedienung sperren. Ein Navigieren durch das Bedienmenü oder ein Ändern der Werte von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden.
Seite 54: Anzeige- Und Bedienmodul
Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  21 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...
Seite 55 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0018367 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0018364 •...
Seite 56 Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0032892 Distanz A0032893 Stromausgang A0032908 Gemessener Strom A0032894 Klemmenspannung A0032895 Elektronik- oder Sensortemperatur A0032896 Messkanäle Messkanal 1 A0032897 Messkanal 2 A0032898 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an.
Seite 57: Bedienelemente
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü...
Seite 58: Zahlen Und Text Eingeben
Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung:...
Seite 59 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.
Seite 60: Kontextmenü Aufrufen
Bedienmöglichkeiten Micropilot FMR56, FMR57 PROFIBUS PA 8.3.4 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.
Seite 61: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmöglichkeiten 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s)
Seite 62: Integration In Ein Profibus-Netzwerk
Integration in ein PROFIBUS-Netzwerk Micropilot FMR56, FMR57 PROFIBUS PA Integration in ein PROFIBUS-Netzwerk Übersicht zur Gerätestammdatei (GSD) Hersteller-ID 17 (0x11) Ident number 0x1559 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei-Version • www.profibus.org Geräteadresse einstellen A0015686  22 Adressschalter im Anschlussklemmenraum 9.2.1...
Seite 63 Micropilot FMR56, FMR57 PROFIBUS PA Integration in ein PROFIBUS-Netzwerk 3. Adresse über das Bedienmenü einstellen: Setup → Geräteadresse A0015903  24 Beispiel für die Software-Adressierung; Schalter 8 ist in Position "ON"; die Adresse wird im Bedienmenü definiert (Setup → Geräteadresse).
Seite 64: Inbetriebnahme Über Wizard
Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
Seite 65: Inbetriebnahme Über Bedien
Micropilot FMR56, FMR57 PROFIBUS PA Inbetriebnahme über Bedienmenü Inbetriebnahme über Bedienmenü 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" →  35 • Checkliste "Anschlusskontrolle" →  43 11.2...
Seite 66: Füllstandmessung Konfigurieren
Inbetriebnahme über Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 11.3 Füllstandmessung konfigurieren 100% A0016934  26 Konfigurationsparameter zur Füllstandmessung in Schüttgütern Referenzpunkt der Messung Distanz Füllstand Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) 1. Navigieren zu: Setup → Messstellenbezeichnung  Messstellenbezeichnung eingeben.
Seite 67 Micropilot FMR56, FMR57 PROFIBUS PA Inbetriebnahme über Bedienmenü 11. Navigieren zu: Setup → Signalqualität  Anzeige der Signalqualität des ausgewerteten Füllstandechos. 12. Bei Bedienung über Vor-Ort-Anzeige: Navigieren zu: Setup → Ausblendung → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer Störechoausblendungskurve zu starten.
Seite 68: Referenzhüllkurve Aufnehmen
Inbetriebnahme über Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 11.4 Referenzhüllkurve aufnehmen Nach der Konfiguration der Messung empfiehlt es sich, die aktuelle Hüllkurve als Refe- renzhüllkurve aufzunehmen. Auf sie kann dann später zu Diagnosezwecken wieder zurückgegriffen werden. Zur Aufnahme der Hüllkurve dient der Parameter Sicherung Referenzkurve.
Seite 69: Vor-Ort-Anzeige Konfigurieren
Micropilot FMR56, FMR57 PROFIBUS PA Inbetriebnahme über Bedienmenü 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1 Werkseinstellung der Vor-Ort-Anzeige Parameter Werkeinstellung Format Anzeige 1 Wert groß 1. Anzeigewert Füllstand linearisiert 2. Anzeigewert Keine 3. Anzeigewert Keine 4. Anzeigewert Keine 11.5.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Untermenü angepasst werden: Setup →...
Seite 70: Konfiguration Verwalten
Inbetriebnahme über Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 11.6 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern, auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten ver- walten und seinen Optionen.
Seite 71: Einstellungen Schützen Vor Unerlaubtem
Micropilot FMR56, FMR57 PROFIBUS PA Inbetriebnahme über Bedienmenü 11.7 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) →  49 • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) →  50...
Seite 72: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Micropilot FMR56, FMR57 PROFIBUS PA Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebung 12.1.1 Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung liegt nicht Richtige Spannung anlegen. Anschlusskabel haben keinen Kon- Kontaktierung der Kabel prüfen und takt zu den Klemmen.
Seite 73 Micropilot FMR56, FMR57 PROFIBUS PA Diagnose und Störungsbehebung Fehler Mögliche Ursache Behebung Keine Messwertänderung Störechos von Einbauten, Stutzen • Störechoausblendung durchführen beim Befüllen/Entleeren oder Ansatz an der Antenne (Parameter Bestätigung Distanz (→  112)). • Gegebenenfalls Antenne mit Aus- richtvorrichtung besser auf Schüttgut- oberfläche ausrichten (Vermeiden des...
Seite 74: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Micropilot FMR56, FMR57 PROFIBUS PA 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 75 Micropilot FMR56, FMR57 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol...
Seite 76: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Micropilot FMR56, FMR57 PROFIBUS PA 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 77: Diagnoseereignis Im Bedientool
Micropilot FMR56, FMR57 PROFIBUS PA Diagnose und Störungsbehebung 12.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •...
Seite 78: Diagnoseliste
Diagnose und Störungsbehebung Micropilot FMR56, FMR57 PROFIBUS PA 3. "Speichern ..." ("Save as ..." ) klicken und ein PDF des Protokolls speichern.  Das Protokoll enthält die Diagnosemeldungen einschließlich Behebungsmaßnah- men. C: Über die Funktion "Eventliste / Erweitertes HistoROM" ("Eventlist / Extended His- toROM")
Seite 79: Liste Der Diagnoseereignisse
Micropilot FMR56, FMR57 PROFIBUS PA Diagnose und Störungsbehebung 12.5 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zur Elektronik Software inkompati- 1. Software prüfen Alarm 2. Hauptelektronik flashen oder tau- schen Module inkompati- 1.
Seite 80: Ereignis-Logbuch
Diagnose und Störungsbehebung Micropilot FMR56, FMR57 PROFIBUS PA Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Simulation Mess- Simulation ausschalten Warning wert Simulation Schalt- Simulation Schaltausgang ausschalten Warning ausgang Simulation Diagno- Simulation ausschalten Warning seereignis Simulation Block-...
Seite 81: Ereignis-Logbuch Filtern
Micropilot FMR56, FMR57 PROFIBUS PA Diagnose und Störungsbehebung Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis – : Auftreten des Ereignisses – : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses...
Seite 82: Firmware-Historie
Diagnose und Störungsbehebung Micropilot FMR56, FMR57 PROFIBUS PA Informationsereignis Ereignistext I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet 12.7...
Seite 83: Wartung
Micropilot FMR56, FMR57 PROFIBUS PA Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 13.2 Dichtungen Die Prozessdichtungen des Messaufnehmers (am Prozessanschluss) sollten periodisch aus- getauscht werden, inbesondere bei der Verwendung von Formdichtungen (aseptische Aus- führung)! Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der...
Seite 84: Reparatur
Reparatur 14.1 Allgemeine Hinweise 14.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
Seite 85: Ersatzteile
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der...
Seite 86: Zubehör
Zubehör Micropilot FMR56, FMR57 PROFIBUS PA Zubehör 15.1 Gerätespezifisches Zubehör 15.1.1 Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  30 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
Seite 87: Verstellbare Flanschdichtung Für
Micropilot FMR56, FMR57 PROFIBUS PA Zubehör 15.1.2 Verstellbare Flanschdichtung für FMR50/FMR56 Zubehör Beschreibung Verstellbare Flanschdich- tung für FMR50/FMR56 ød øD A0018871 UNI Überwurfflansch Verstellbare Flanschdichtung Stutzen  Die Materialeigenschaften und Prozessbedingungen der verstellbaren Flanschdichtung müssen mit den Eigenschaf- ten (Temperatur, Druck, Beständigkeit) des Prozesses abgestimmt sein.
Seite 88: Fmr50/Fmr56
Zubehör Micropilot FMR56, FMR57 PROFIBUS PA Zubehör Beschreibung Technische Daten: Ausführung ASME/JIS Bestellnummer 71249070 71249072 71249073 Kompatibel mit • ASME 3" 150lbs ASME 4" 150lbs ASME 6" 150lbs • JIS 80A 10K Empfohlene Schraubenlänge 100 mm (3,9 in) 100 mm (3,9 in) 110 mm (4,3 in) Empfohlene Schraubengröße...
Seite 89: Abgesetzte Anzeige Fhx50
Micropilot FMR56, FMR57 PROFIBUS PA Zubehör 15.1.4 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – 316L/1.4404 – Aluminium • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: –...
Seite 90: Hornschutz Für Hornantenne
Zubehör Micropilot FMR56, FMR57 PROFIBUS PA 15.1.5 Hornschutz für Hornantenne Zubehör Beschreibung Hornschutz für Hornan- tenne 80 mm (3 in) oder 100 mm (4 in) ød øD A0019143 Hornantenne des Micropilot (nicht im Lieferumfang des Hornschutzes enthalten) Hornschutz ⌀d Durchmesser Hornschutz (siehe untenstehende Tabelle) ⌀D Minimaler Stutzendurchmesser (siehe untenstehende Tabelle)
Seite 91: Überspannungsschutz
Micropilot FMR56, FMR57 PROFIBUS PA Zubehör 15.1.6 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400 … 700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...
Seite 92: Bluetoothmodul Für Hart-Geräte
Zubehör Micropilot FMR56, FMR57 PROFIBUS PA 15.1.7 Bluetoothmodul für HART-Geräte Zubehör Beschreibung Bluetoothmodul A0036493 • Einfache und schnelle Einrichtung über SmartBlue (App) • Keine zusätzlichen Werkzeuge oder Adapter erforderlich • Signalkurve über SmartBlue (App) • Verschlüsselte Single Point-to-Point Datenübertragung (Fraunhofer-Institut getestet) und passwortgeschützte Kom- munikation via Bluetooth®...
Seite 93: Kommunikationsspezifisches Zubehör
Micropilot FMR56, FMR57 PROFIBUS PA Zubehör 15.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C 15.3 Servicespezifisches Zubehör Zubehör...
Seite 94: Bedienmenü
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) Navigation  Bedienmenü Language →  147  Setup →  107 Messstellenbezeichnung →  107 Geräteadresse →  107 Längeneinheit →  107 Behältertyp →  108 →  108 Max.
Seite 95 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü ‣ Analog inputs ‣ Analog input 1 … 6 →  117 Channel →  117 PV filter time →  117 Fail safe type →  117 Fail safe value →  118 ‣...
Seite 96 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Tabellenmodus →  132 ‣ Tabelle bearbeiten Füllstand →  133 Kundenwert →  134 →  134 Tabelle aktivieren ‣ Sicherheitseinstellungen →  136 Ausgang bei Echoverlust →  136 Wert bei Echoverlust →...
Seite 97 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Schaltzustand →  145 Invertiertes Ausgangssignal →  145 ‣ Anzeige →  147 Language →  147 Format Anzeige →  147 1 … 4. Anzeigewert →  149 1 … 4. Nachkommastellen →...
Seite 98 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Konfigurationsdaten verwalten →  154 Ergebnis Vergleich →  155 ‣ Administration →  157 ‣ Freigabecode definieren →  159 →  159 Freigabecode definieren Freigabecode bestätigen →  159 Gerät zurücksetzen →  157 ...
Seite 99 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Status PROFIBUS Master Config →  165 PROFIBUS ident number →  165 ‣ Messwerte →  166 Distanz →  111 Füllstand linearisiert →  130 Klemmenspannung 1 →  167 Schaltzustand →  145 →...
Seite 100 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Kategorie Diagnoseereignis Simulation Diagnoseereignis →  176 Simulation Diagnoseereignis →  176 ‣ Gerätetest →  177 →  177 Start Gerätetest Ergebnis Gerätetest →  177 Letzter Test →  177 Füllstandsignal →  178...
Seite 101: Übersicht Bedienmenü (Bedientool)
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.2 Übersicht Bedienmenü (Bedientool) Navigation  Bedienmenü  Setup →  107 Messstellenbezeichnung →  107 Geräteadresse →  107 Längeneinheit →  107 Behältertyp →  108 Max. Befüllgeschwindigkeit Feststoff →  108 →...
Seite 102 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Fail safe type →  117 Fail safe value →  118 ‣ Erweitertes Setup →  119 Status Verriegelung →  119 →  119 Zugriffsrechte Bediensoftware Freigabecode eingeben →  120 ‣...
Seite 103 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Füllstand →  134 Kundenwert →  134 Tabelle aktivieren →  134 ‣ Sicherheitseinstellungen →  136 Ausgang bei Echoverlust →  136 Wert bei Echoverlust →  136 Rampe bei Echoverlust →  137 →...
Seite 104 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA ‣ Anzeige →  147 Language →  147 Format Anzeige →  147 1 … 4. Anzeigewert →  149 →  149 1 … 4. Nachkommastellen Intervall Anzeige →  149 Dämpfung Anzeige →...
Seite 105 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Zeitstempel →  160 Letzte Diagnose →  160 Zeitstempel →  161 Betriebszeit ab Neustart →  161 Betriebszeit →  154 ‣ Diagnoseliste →  162 Diagnose 1 … 5 →  162 →...
Seite 106 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA ‣ Analog inputs ‣ Analog input 1 … 6 →  168 Channel →  117 Out value →  168 →  169 Out status Out status HEX →  169 ‣ Messwertspeicher →...
Seite 107: Menü "Setup
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.3 Menü "Setup" • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Freigabecode gesperrt werden können.
Seite 108 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Behältertyp  Navigation  Setup → Behältertyp Voraussetzung Medientyp (→  121) = Feststoff Beschreibung Behältertyp festlegen. Auswahl • Puffersilo (schnell) • Bunker / Halde • Brecher/ Band • Silo • Werkbanktest Werkseinstellung Silo Max.
Seite 109 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Max. Entleergeschwindigkeit Feststoff  Navigation  Setup → Max. Entleergeschwindigkeit Feststoff Voraussetzung Medientyp (→  121) = Feststoff Beschreibung Maximal zu erwartende Entleergeschwindigkeit wählen. Auswahl • Sehr langsam < 0,5m (1,6ft) /h • Langsam < 1m (3,3ft) /h •...
Seite 110: Zusätzliche Information
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Zusätzliche Information A0019488  32 Abgleich Leer (E) bei Messungen in Schüttgütern Der Messbereichsanfang ist dort, wo der Radarstrahl auf den Tank-/Siloboden trifft. Bei Klöpperböden oder konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden.
Seite 111 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Füllstand Navigation  Setup → Füllstand Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung). Zusätzliche Information A0019484  34 Füllstand bei Schüttgutmessungen Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  122). Distanz Navigation ...
Seite 112 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Signalqualität Navigation  Setup → Signalqualität Beschreibung Zeigt die Signalqualität des Füllstandechos. Zusätzliche Information Bedeutung der Anzeige • Stark Das ausgewertete Echo liegt mindestens 10 dB über der Echoschwelle. • Mittel Das ausgewertete Echo liegt mindestens 5 dB über der Echoschwelle.
Seite 113: Aktuelle Ausblendung
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Manuelle Map-Aufnahme Zu wählen, wenn der Ausblendungsbereich manuell über Parameter Ende Ausblendung (→  114) festgelegt werden soll. Ein Vergleich zwischen angezeigter und tatsächli- cher Distanz ist in diesem Fall nicht erforderlich.
Seite 114 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Ende Ausblendung  Navigation  Setup → Ende Ausblendung Voraussetzung Bestätigung Distanz (→  112) = Manuelle Map-Aufnahme oder Distanz zu klein Beschreibung Neues Ende der Ausblendung angeben. Eingabe 0,1 … 999 999,9 m...
Seite 115: Wizard "Ausblendung
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.3.1 Wizard "Ausblendung" Wizard Ausblendung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur Ausblendung direkt in Menü Setup (→  107) In Wizard Ausblendung werden jeweils zwei Parameter gleichzeitig auf dem Display angezeigt.
Seite 116 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Anzeige • Aufnahme initialisieren • Läuft • Fertig Endress+Hauser...
Seite 117: Untermenü "Analog Input 1
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.3.2 Untermenü "Analog input 1 … 6" Für jeden Analog-Input-Block des Geräts gibt es ein Analog input. An dieser Stelle des Menüs sind nur die wichtigsten Parameter des jeweiligen Blocks verfügbar. Für ein vollständige Liste aller Blockparameter siehe Experte → Analog inputs → Analog input 1 …...
Seite 118: Fail Safe Value
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Auswahl • Fail safe value • Fallback value • Off Werkseinstellung Zusätzliche Information Bedeutung der Optionen Dieser Parameter legt den Ausgabewert des Analog-Input-Blocks im Fehlerfall fest. • Fail safe value Der Ausgabewert im Fehlerfall wird im Parameter Fail safe value (→  118) definiert.
Seite 119: Untermenü "Erweitertes Setup
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.3.3 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitertes Setup Status Verriegelung Navigation  Setup → Erweitertes Setup → Status Verriegelung Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Anzeige • Hardware-verriegelt • SIL-verriegelt •...
Seite 120: Zugriffsrechte Anzeige
• Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 121: Füllstand
Wässrig (DK >= 4) DK 4 ... 7 Sonstiges Unbekannt Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Endress+Hauser...
Seite 122: Erweiterte Prozessbedingung
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Erweiterte Prozessbedingung  Navigation  Setup → Erweitertes Setup → Füllstand → Erweiterte Prozessbedingung Beschreibung Zusätzliche Prozessbedingungen angeben (falls erforderlich). Auswahl • Viele Einbauten • Schwaches Signal Werkseinstellung Keine Zusätzliche Information Option "Viele Einbauten"...
Seite 123: Blockdistanz
• Experte → Sensor → Gasphasenkompensation → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0023041  36 Blockdistanz (BD) bei Messung in Schüttgütern...
Seite 124: Tank/Silo Höhe
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Zusätzliche Information Der angegebene Wert wird zum gemessenen Füllstand (vor Linearisierung) addiert. Tank/Silo Höhe  Navigation  Setup → Erweitertes Setup → Füllstand → Tank/Silo Höhe Beschreibung Gesamthöhe des Tanks/Silos angeben (gemessen vom Prozessanschluss).
Seite 125 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Untermenü "Linearisierung" 100% L‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0019648  38 Linearisierung: Umrechnung des Füllstands in ein Volumen oder ein Gewicht; die Umrechnung ist von der Behälterform abhängig...
Seite 126: Linearisierung
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitertes Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  128 Einheit nach Linearisierung →  129 Freitext →  130 Maximaler Wert →  131 Durchmesser →...
Seite 127 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitertes Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  128 Einheit nach Linearisierung →  129 Freitext →  130 Füllstand linearisiert →  130 Maximaler Wert →...
Seite 128: Linearisierungsart
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Beschreibung der Parameter Navigation  Setup → Erweitertes Setup → Linearisierung Linearisierungsart  Navigation  Setup → Erweitertes Setup → Linearisierung → Linearisierungsart Beschreibung Linearisierungsart wählen. Auswahl • Keine • Linear • Tabelle • Pyramidenboden •...
Seite 129: Einheit Nach Linearisierung
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Bedeutung der Optionen • Keine Der Füllstand wird ohne Umrechnung in der Füllstandeinheit ausgegeben. • Linear Der Ausgabewert (Volumen/Gewicht) ist proportional zum Füllstand L. Das gilt bei- spielsweise für stehend zylindrische Tanks und Silos. Folgende Parameter müssen zusätzlich angegeben werden:...
Seite 130: Freitext
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Beschreibung Einheit für den linearisierten Wert wählen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • dm³ • m³ • hl • l •...
Seite 131: Maximaler Wert
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Maximaler Wert  Navigation  Setup → Erweitertes Setup → Linearisierung → Maximaler Wert Voraussetzung Linearisierungsart (→  128) hat einen der folgenden Werte: • Linear • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend •...
Seite 132: Tabellenmodus
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Zusätzliche Information A0013264 Zwischenhöhe Die Einheit ist definiert in Parameter Längeneinheit (→  107). Tabellenmodus  Navigation  Setup → Erweitertes Setup → Linearisierung → Tabellenmodus Voraussetzung Linearisierungsart (→  128) = Tabelle Beschreibung Eingabemodus für Linearisierungstabelle wählen.
Seite 133: Füllstand
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Bedingungen an die Linearisierungstabelle • Die Tabelle kann aus bis zu 32 Wertepaaren "Füllstand - Linearisierter Wert" bestehen. • Die Tabelle muss monoton sein (steigend oder fallend). • Der erste Tabellenwert muss dem minimalen Füllstand entsprechen.
Seite 134: Kundenwert
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Werkseinstellung Füllstand (Halbautomatisch) Navigation  Setup → Erweitertes Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  128) = Tabelle • Tabellenmodus (→  132) = Halbautomatisch Beschreibung Zeigt gemessenen Füllstand (vor Linearisierung). Dieser Wert wird in den Tabellenpunkt übernommen.
Seite 135 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Deaktivieren Es wird keine Linearisierung berechnet. Wenn gleichzeitig Linearisierungsart (→  128) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert.
Seite 136: Sicherheitseinstellungen
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen Ausgang bei Echoverlust  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Ausgang bei Echoverlust Beschreibung Ausgangsverhalten bei Echoverlust Auswahl • Letzter gültiger Wert •...
Seite 137: Rampe Bei Echoverlust
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Rampe bei Echoverlust  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Rampe bei Echoverlust Voraussetzung Ausgang bei Echoverlust (→  136) = Rampe bei Echoverlust Beschreibung Rampensteigung bei Echoverlust Eingabe Gleitkommazahl mit Vorzeichen...
Seite 138 • Experte → Sensor → Gasphasenkompensation → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0023041  40 Blockdistanz (BD) bei Messung in Schüttgütern...
Seite 139: Whg-Bestätigung
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Wizard "WHG-Bestätigung" Wizard WHG-Bestätigung ist nur bei Geräten mit WHG-Zulassung vorhanden (Merk- mal 590: "Weitere Zulassung", Ausprägung LC: "WHG Überfüllsicherung" ), solange sie sich nicht im WHG-verriegelten Zustand befinden. Wizard WHG-Bestätigung wird benötigt, um das Gerät in den WHG-verriegelten Zustand zu bringen.
Seite 140: Whg Deaktivieren
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Wizard "WHG deaktivieren" Der Wizard WHG deaktivieren (→  140) ist nur vorhanden, wenn das Gerät WHG- verriegelt ist. Für Einzelheiten siehe das "Handbuch zur funktionalen Sicherheit" zum jeweiligen Gerät. Navigation  Setup → Erweitertes Setup → WHG deaktivieren Schreibschutz rücksetzen...
Seite 141: Schaltausgang
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Untermenü "Schaltausgang" Das Untermenü Schaltausgang (→  141) ist nur vorhanden bei Geräten mit Schalt- ausgang. Navigation  Setup → Erweitertes Setup → Schaltausgang Funktion Schaltausgang  Navigation  Setup → Erweitertes Setup → Schaltausgang → Funktion Schaltausgang Beschreibung Funktion für Schaltausgang wählen.
Seite 142: Zuordnung Grenzwert
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Beschreibung Gerätestatus für Schaltausgang wählen. Auswahl • Aus • Digitalausgang ED 1 • Digitalausgang ED 2 • Digitalausgang 1 • Digitalausgang 2 • Digitalausgang 3 • Digitalausgang 4 Werkseinstellung Zusätzliche Information Die Optionen Digitalausgang ED 1 und Digitalausgang ED 2 beziehen sich auf die Erwei- terte-Diagnose-Blöcke.
Seite 143: Einschaltpunkt
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Einschaltpunkt  Navigation  Setup → Erweitertes Setup → Schaltausgang → Einschaltpunkt Voraussetzung Funktion Schaltausgang (→  141) = Grenzwert Beschreibung Messwert für Einschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt: Einschaltpunkt >...
Seite 144: Einschaltverzögerung
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA A0015586 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltverzögerung  Navigation  Setup → Erweitertes Setup → Schaltausgang → Einschaltverzögerung Voraussetzung • Funktion Schaltausgang (→  141) = Grenzwert • Zuordnung Grenzwert (→  142) ≠ Aus Beschreibung Verzögerungszeit für das Einschalten vom Schaltausgang festlegen.
Seite 145: Ausschaltverzögerung
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Ausschaltverzögerung  Navigation  Setup → Erweitertes Setup → Schaltausgang → Ausschaltverzögerung Voraussetzung • Funktion Schaltausgang (→  141) = Grenzwert • Zuordnung Grenzwert (→  142) ≠ Aus Beschreibung Verzögerungszeit für das Ausschalten vom Schaltausgang festlegen.
Seite 146 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 147 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Untermenü "Anzeige" Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlos- sen ist. Navigation  Setup → Erweitertes Setup → Anzeige Language Navigation  Setup → Erweitertes Setup → Anzeige → Language Beschreibung Sprache der Vor-Ort-Anzeige einstellen.
Seite 148 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Zusätzliche Information 4841.000 Â A0019963  41 "Format Anzeige" = "1 Wert groß" Â 93.5 % Â 159.0 A0019964  42 "Format Anzeige" = "1 Bargraph + 1 Wert" Â 93.5 Â 159.0 A0019965 ...
Seite 149 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 1 … 4. Anzeigewert  Navigation  Setup → Erweitertes Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen, der auf der Vor-Ort-Anzeige dargestellt wird. Auswahl • Füllstand linearisiert • Distanz • Klemmenspannung • Elektroniktemperatur •...
Seite 150 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Werkseinstellung Zusätzliche Information Dieser Parameter ist nur relevant, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige angezeigt werden können. Dämpfung Anzeige  Navigation  Setup → Erweitertes Setup → Anzeige → Dämpfung Anzeige Beschreibung Reaktionszeit der Vor-Ort-Anzeige auf Messwertschwankungen einstellen.
Seite 151 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Kopfzeilentext  Navigation  Setup → Erweitertes Setup → Anzeige → Kopfzeilentext Voraussetzung Kopfzeile (→  150) = Freitext Beschreibung Text für Kopfzeile der Vor-Ort-Anzeige eingeben. Werkseinstellung ------------ Zusätzliche Information Wie viele Zeichen angezeigt werden können, ist abhängig von den verwendeten Zeichen.
Seite 152 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxxx Zusätzliche Information • Gilt nur für Zahlen im Bedienmenü (zum Beispiel Abgleich Leer, Abgleich Voll), nicht für die Messwertdarstellung. Für die Messwertdarstellung wird die Zahl der Nachkom- mastellen eingestellt in den Parametern 1 …...
Seite 153 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Zusätzliche Information Kontrast einstellen via Drucktasten: • Schwächer: Gleichzeitiges Drücken der Tasten • Stärker: Gleichzeitiges Drücken der Tasten Endress+Hauser...
Seite 154 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Untermenü "Datensicherung Anzeigemodul" Dieses Untermenü ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
Seite 155 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
Seite 156 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Zusätzliche Information Bedeutung der Anzeigeoptionen • Einstellungen identisch Die aktuelle Gerätekonfiguration im Gerät stimmt mit ihrer Sicherungskopie im Anzeige- modul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration im Gerät stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein.
Seite 157 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  120) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 158 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Parameter wird ohne Aktion verlassen. • Auf Werkseinstellung Alle Parameter werden auf die bestellcodespezifische Werkseinstellung zurückgesetzt. • Auf Auslieferungszustand Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. Der Auslieferungs- zustand kann sich von der Werkseinstellung unterscheiden, wenn bei der Bestellung kundenspezifische Parameterwerte angegeben wurden.
Seite 159: Beschreibung
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Wizard "Freigabecode definieren" Wizard Freigabecode definieren ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befindet sich Parameter Freigabecode defi- nieren direkt in Untermenü Administration. Parameter Freigabecode bestätigen gibt es bei Bedienung über Bedientool nicht.
Seite 160: Menü "Diagnose
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 16.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Aktuelle Diagnose Beschreibung Zeigt aktuell anstehende Diagnosemeldung. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens •...
Seite 161 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Zeitstempel Navigation  Diagnose → Zeitstempel Betriebszeit ab Neustart Navigation  Diagnose → Betriebszeit ab Neustart Beschreibung Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist. Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist.
Seite 162: Untermenü "Diagnoseliste
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 16.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1 … 5 Navigation  Diagnose → Diagnoseliste → Diagnose 1 Beschreibung Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: •...
Seite 163: Untermenü "Ereignis-Logbuch
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.4.2 Untermenü "Ereignis-Logbuch" Untermenü Ereignis-Logbuch existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" angezeigt werden. Navigation  Diagnose → Ereignis-Logbuch Filteroptionen ...
Seite 164: Untermenü "Geräteinformation
Zeigt die Seriennummer vom Messgerät. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 165 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Bestellcode  Navigation  Diagnose → Geräteinformation → Bestellcode Beschreibung Zeigt den Gerätebestellcode. Zusätzliche Information Der Bestellcode entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.
Seite 166: Untermenü "Messwerte
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 16.4.4 Untermenü "Messwerte" Navigation  Diagnose → Messwerte Distanz Navigation  Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0019485  46 Distanz bei Schüttgutmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→...
Seite 167: Elektroniktemperatur
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspannung 1 Schaltzustand Navigation  Diagnose → Messwerte → Schaltzustand Beschreibung Zeigt aktuellen Zustand vom Schaltausgang. Elektroniktemperatur Navigation  Diagnose → Messwerte → Elektroniktemperatur Beschreibung Zeigt aktuelle Elektroniktemperatur.
Seite 168: Untermenü "Analog Input 1
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 16.4.5 Untermenü "Analog input 1 … 6" Für jeden Analog-Input-Block des Geräts gibt es ein Untermenü Analog input. An dieser Stelle des Menüs sind nur die wichtigsten Parameter des jeweiligen Blocks ver- fügbar. Für ein vollständige Liste aller Blockparameter siehe Diagnose → Analog inputs →...
Seite 169 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Out status Navigation  Diagnose → Analog inputs → Analog input 1 … 6 → Out status Beschreibung Element Status des Standardparameters OUT im Analog-Input-Block nach den PROFIBUS- Profilen. Anzeige • Good • Uncertain •...
Seite 170: Untermenü "Messwertspeicher
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA 16.4.6 Untermenü "Messwertspeicher" Navigation  Diagnose → Messwertspeicher Zuordnung 1 … 4. Kanal  Navigation  Diagnose → Messwertspeicher → Zuordnung 1 … 4. Kanal Auswahl • Aus • Füllstand linearisiert • Distanz • Klemmenspannung •...
Seite 171 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Nach Ablauf dieser Zeit werden die ältesten im Speicher vorhandenen Datenpunkte zyk- lisch überschrieben, so dass immer eine Zeit von T im Speicher bleibt (Ringspeicher- Prinzip). Wenn die Länge des Speicherintervalls geändert wird, wird der Inhalt des Messwert- speichers gelöscht.
Seite 172 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Untermenü "Anzeige 1 … 4. Kanal" Die Untermenüs Anzeige 1 … 4. Kanal existieren nur bei Bedienung über Vor-Ort- Anzeige. Bei Bedienung über FieldCare kann das Diagramm über die FieldCare-Funk- tion "Event List / HistoROM" angezeigt werden.
Seite 173: Untermenü "Simulation
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.4.7 Untermenü "Simulation" Untermenü Simulation dient zur Simulation bestimmter Messwerte oder Situationen. Damit lässt sich die korrekte Parametrierung des Geräts sowie nachgeschalteter Auswer- teeinheiten prüfen. Simulierbare Situationen Zu simulierende Situation Zugehörige Parameter Bestimmter Wert einer Prozessgröße •...
Seite 174 Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozeßgrösse →  175 Wert Prozessgröße →  175 Simulation Schaltausgang →  175 Schaltzustand →  176 Simulation Gerätealarm →  176...
Seite 175 Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü Beschreibung der Parameter Navigation  Experte → Diagnose → Simulation Zuordnung Prozeßgrösse  Navigation  Experte → Diagnose → Simulation → Zuordnung Prozeßgrösse Auswahl • Aus • Füllstand • Füllstand linearisiert Werkseinstellung Zusätzliche Information •...
Seite 176: Simulation Diagnoseereignis
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Schaltzustand  Navigation  Experte → Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  175) = An Beschreibung Zustand vom Schaltausgang für die Simulation wählen. Auswahl • Offen • Geschlossen Werkseinstellung Offen Zusätzliche Information...
Seite 177: Untermenü "Gerätetest
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.4.8 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Gerätetest starten. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Wenn ein Echoverlust vorliegt, ist kein Gerätetest möglich.
Seite 178: Füllstandsignal
Bedienmenü Micropilot FMR56, FMR57 PROFIBUS PA Füllstandsignal Navigation  Diagnose → Gerätetest → Füllstandsignal Voraussetzung Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für das Füllstandsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Füllstandsignal = Prüfung nicht i. O.: Einbau des Geräts und Dielektrizitätskonstante des Mediums prüfen.
Seite 179: Untermenü "Heartbeat
Micropilot FMR56, FMR57 PROFIBUS PA Bedienmenü 16.4.9 Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung...
Seite 180: Stichwortverzeichnis
Stichwortverzeichnis Micropilot FMR56, FMR57 PROFIBUS PA Stichwortverzeichnis 0 … 9 Diagnose 1 (Parameter) ..... . 162 Diagnoseereignis ......75 1.
Seite 181 Micropilot FMR56, FMR57 PROFIBUS PA Stichwortverzeichnis Falscher Code (Parameter) ....140 Letzte Datensicherung (Parameter) ... . . 154 Fehlerverhalten (Parameter) .
Seite 182 Stichwortverzeichnis Micropilot FMR56, FMR57 PROFIBUS PA Sicherung Status (Parameter) ....155 Signalqualität (Parameter) ....112 Wartung .
Seite 184 *71396514* 71396514 www.addresses.endress.com...
