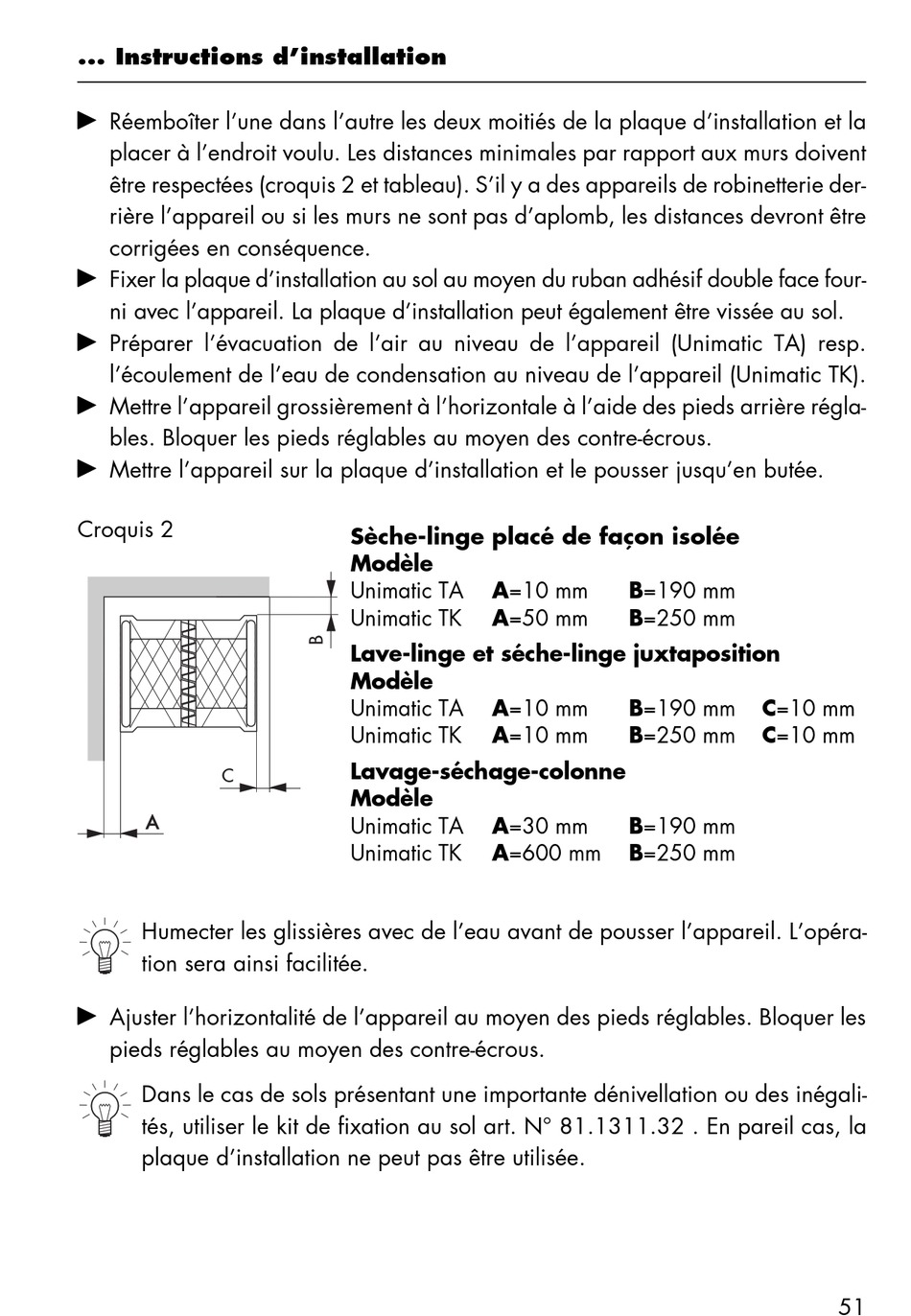

... Instructions d'installation
A Réemboîter l'une dans l'autre les deux moitiés de la plaque d'installation et la
placer à l'endroit voulu. Les distances minimales par rapport aux murs doivent
être respectées (croquis 2 et tableau). S'il y a des appareils de robinetterie der-
rière l'appareil ou si les murs ne sont pas d'aplomb, les distances devront être
corrigées en conséquence.
A Fixer la plaque d'installation au sol au moyen du ruban adhésif double face four-
ni avec l'appareil. La plaque d'installation peut également être vissée au sol.
A Préparer l'évacuation de l'air au niveau de l'appareil (Unimatic TA) resp.
l'écoulement de l'eau de condensation au niveau de l'appareil (Unimatic TK).
A Mettre l'appareil grossièrement à l'horizontale à l'aide des pieds arrière régla-
bles. Bloquer les pieds réglables au moyen des contre-écrous.
A Mettre l'appareil sur la plaque d'installation et le pousser jusqu'en butée.
Croquis 2
C
A
Humecter les glissières avec de l'eau avant de pousser l'appareil. L'opéra-
tion sera ainsi facilitée.
A Ajuster l'horizontalité de l'appareil au moyen des pieds réglables. Bloquer les
pieds réglables au moyen des contre-écrous.
Dans le cas de sols présentant une importante dénivellation ou des inégali-
tés, utiliser le kit de fixation au sol art. N° 81.1311.32 . En pareil cas, la
plaque d'installation ne peut pas être utilisée.
Sèche-linge placé de façon isolée
Modèle
Unimatic TA A=10 mm
Unimatic TK A=50 mm
Lave-linge et séche-linge juxtaposition
Modèle
Unimatic TA A=10 mm
Unimatic TK A=10 mm
Lavage-séchage-colonne
Modèle
Unimatic TA A=30 mm
Unimatic TK A=600 mm
B=190 mm
B=250 mm
B=190 mm C=10 mm
B=250 mm C=10 mm
B=190 mm
B=250 mm
