... Istruzioni di installazione

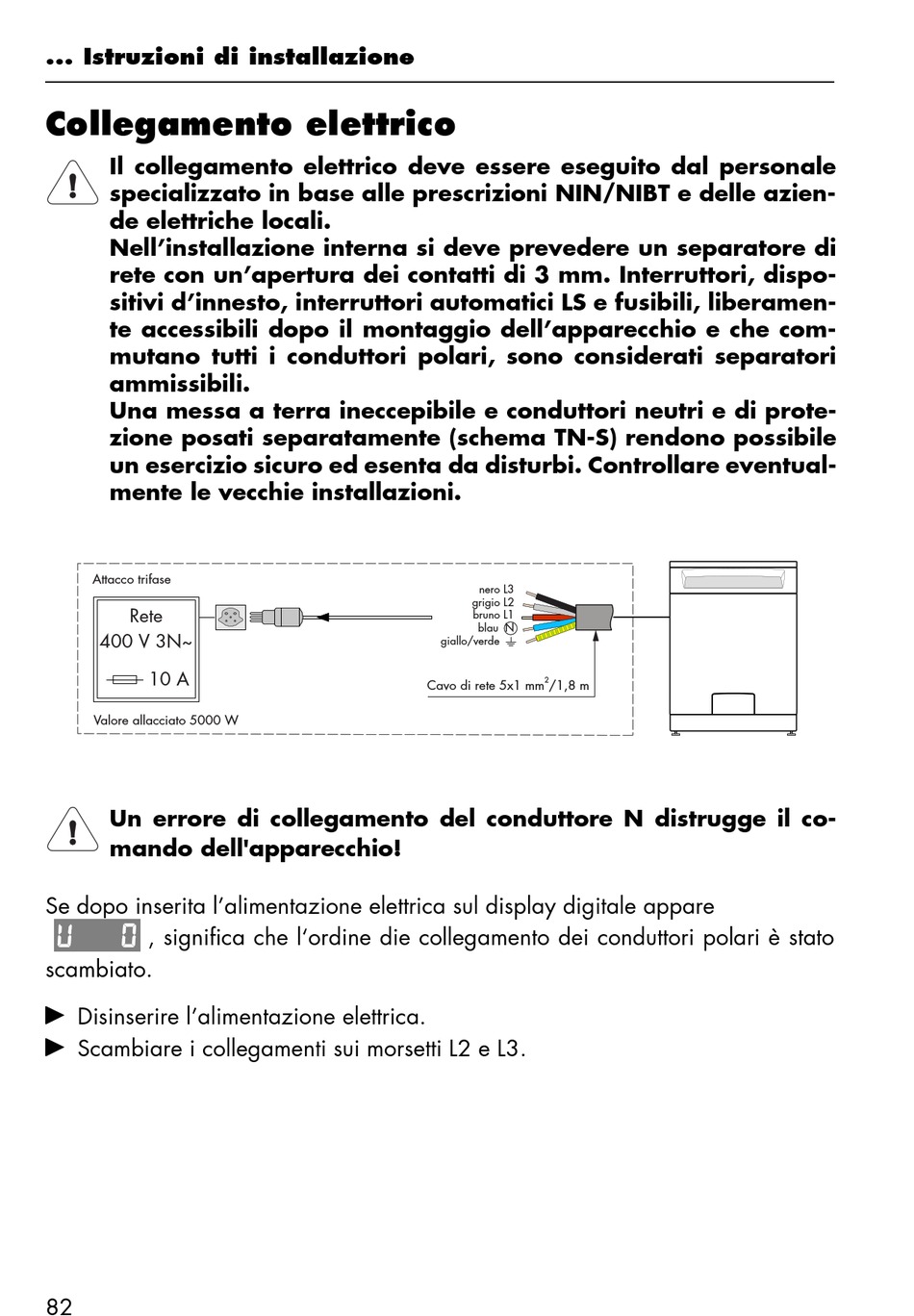

Collegamento elettrico

Il collegamento elettrico deve essere eseguito dal personale
specializzato in base alle prescrizioni NIN/NIBT e delle azien-
de elettriche locali.
Nell'installazione interna si deve prevedere un separatore di
rete con un'apertura dei contatti di 3 mm. Interruttori, dispo-
sitivi d'innesto, interruttori automatici LS e fusibili, liberamen-
te accessibili dopo il montaggio dell'apparecchio e che com-
mutano tutti i conduttori polari, sono considerati separatori
ammissibili.
Una messa a terra ineccepibile e conduttori neutri e di prote-
zione posati separatamente (schema TN-S) rendono possibile
un esercizio sicuro ed esenta da disturbi. Controllare eventual-
mente le vecchie installazioni.
Attacco trifase
Rete
400 V 3N~
10 A
Valore allacciato 5000 W
Un errore di collegamento del conduttore N distrugge il co-
mando dell'apparecchio!
Se dopo inserita l'alimentazione elettrica sul display digitale appare
, significa che l'ordine die collegamento dei conduttori polari è stato
scambiato.
A Disinserire l'alimentazione elettrica.
A Scambiare i collegamenti sui morsetti L2 e L3.
82
nero L3
grigio L2
bruno L1
blau N
giallo/verde
2
Cavo di rete 5x1 mm /1,8 m
