... Pflege und Wartung

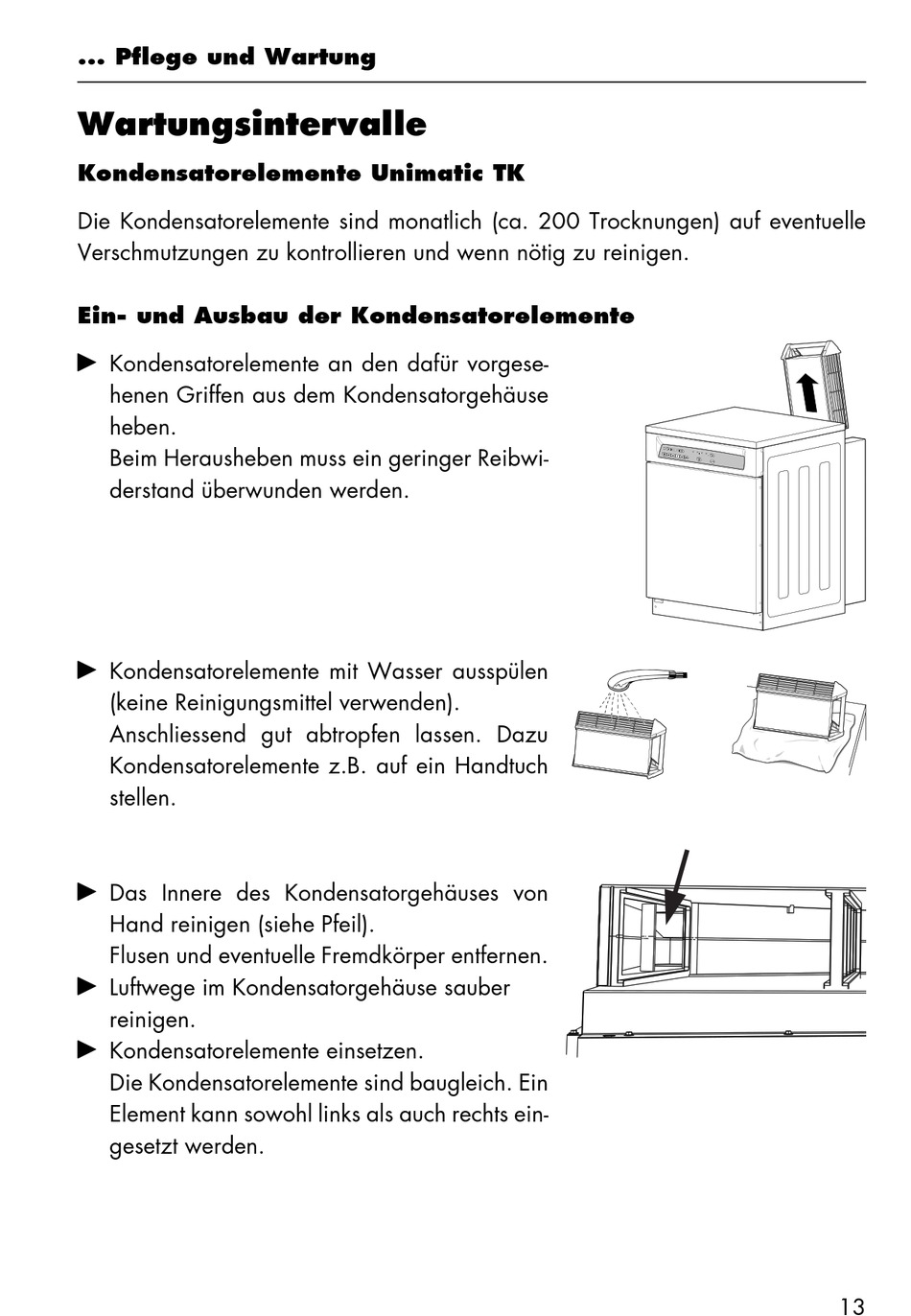

Wartungsintervalle

Kondensatorelemente Unimatic TK
Die Kondensatorelemente sind monatlich (ca. 200 Trocknungen) auf eventuelle
Verschmutzungen zu kontrollieren und wenn nötig zu reinigen.
Ein- und Ausbau der Kondensatorelemente
A Kondensatorelemente an den dafür vorgese-
henen Griffen aus dem Kondensatorgehäuse
heben.
Beim Herausheben muss ein geringer Reibwi-
derstand überwunden werden.
A Kondensatorelemente mit Wasser ausspülen
(keine Reinigungsmittel verwenden).
Anschliessend gut abtropfen lassen. Dazu
Kondensatorelemente z.B. auf ein Handtuch
stellen.
A Das Innere des Kondensatorgehäuses von
Hand reinigen (siehe Pfeil).
Flusen und eventuelle Fremdkörper entfernen.
A Luftwege im Kondensatorgehäuse sauber
reinigen.
A Kondensatorelemente einsetzen.
Die Kondensatorelemente sind baugleich. Ein
Element kann sowohl links als auch rechts ein-
gesetzt werden.
13
