... Installationsanleitung

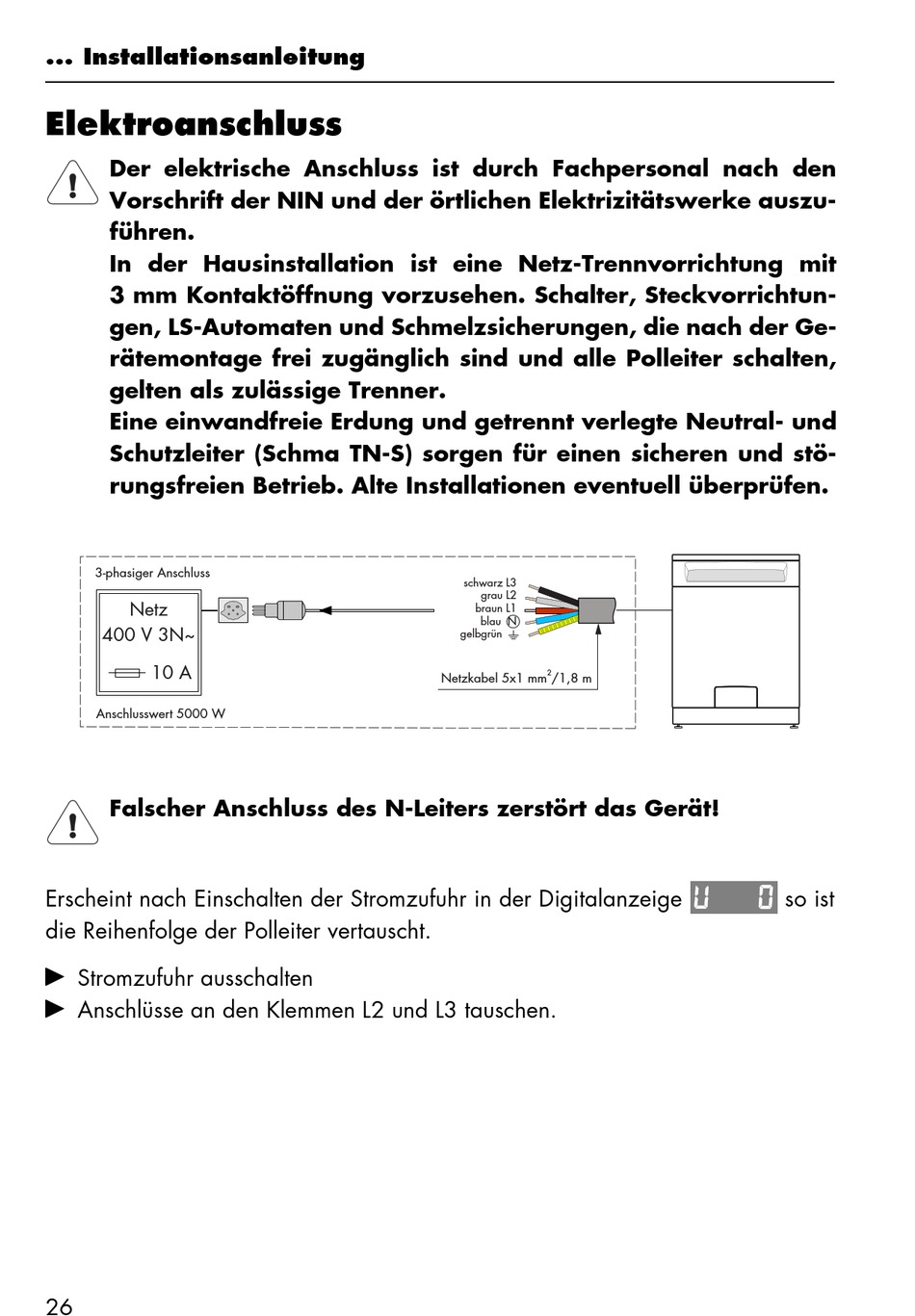

Elektroanschluss

Der elektrische Anschluss ist durch Fachpersonal nach den
Vorschrift der NIN und der örtlichen Elektrizitätswerke auszu-
führen.
In der Hausinstallation ist eine Netz-Trennvorrichtung mit
3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtun-
gen, LS-Automaten und Schmelzsicherungen, die nach der Ge-
rätemontage frei zugänglich sind und alle Polleiter schalten,
gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral- und
Schutzleiter (Schma TN-S) sorgen für einen sicheren und stö-
rungsfreien Betrieb. Alte Installationen eventuell überprüfen.
3-phasiger Anschluss
Netz
400 V 3N~
10 A
Anschlusswert 5000 W
Falscher Anschluss des N-Leiters zerstört das Gerät!
Erscheint nach Einschalten der Stromzufuhr in der Digitalanzeige
die Reihenfolge der Polleiter vertauscht.
A Stromzufuhr ausschalten
A Anschlüsse an den Klemmen L2 und L3 tauschen.
26
schwarz L3
grau L2
braun L1
blau N
gelbgrün
2
Netzkabel 5x1 mm /1,8 m
so ist
