... Instructions d'installation

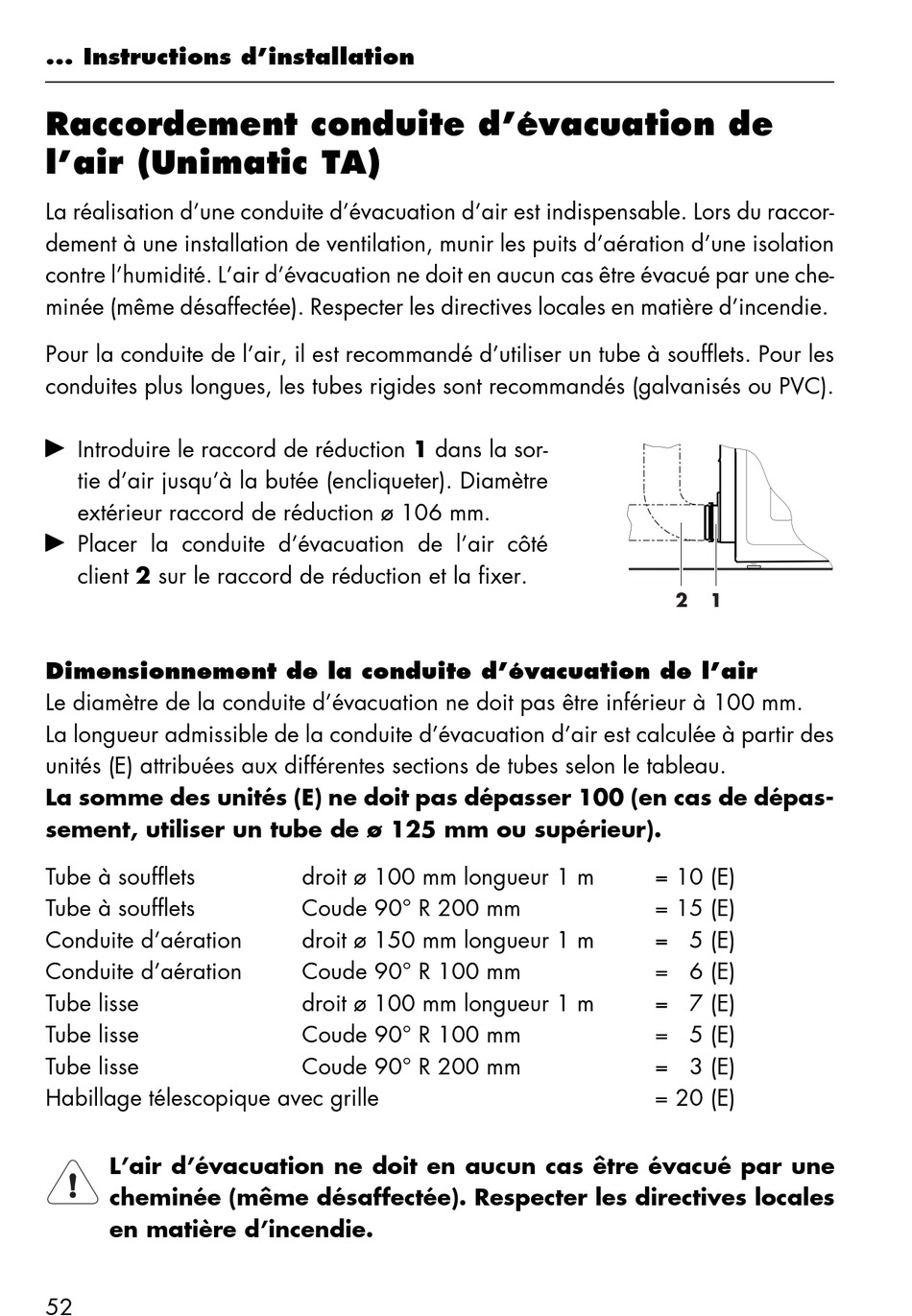

Raccordement conduite d'évacuation de
l'air (Unimatic TA)
La réalisation d'une conduite d'évacuation d'air est indispensable. Lors du raccor-
dement à une installation de ventilation, munir les puits d'aération d'une isolation
contre l'humidité. L'air d'évacuation ne doit en aucun cas être évacué par une che-
minée (même désaffectée). Respecter les directives locales en matière d'incendie.
Pour la conduite de l'air, il est recommandé d'utiliser un tube à soufflets. Pour les
conduites plus longues, les tubes rigides sont recommandés (galvanisés ou PVC).
A Introduire le raccord de réduction 1 dans la sor-
tie d'air jusqu'à la butée (encliqueter). Diamètre
extérieur raccord de réduction ø 106 mm.
A Placer la conduite d'évacuation de l'air côté
client 2 sur le raccord de réduction et la fixer.
Dimensionnement de la conduite d'évacuation de l'air
Le diamètre de la conduite d'évacuation ne doit pas être inférieur à 100 mm.
La longueur admissible de la conduite d'évacuation d'air est calculée à partir des
unités (E) attribuées aux différentes sections de tubes selon le tableau.
La somme des unités (E) ne doit pas dépasser 100 (en cas de dépas-
sement, utiliser un tube de ø 125 mm ou supérieur).
Tube à soufflets
Tube à soufflets
Conduite d'aération
Conduite d'aération
Tube lisse
Tube lisse
Tube lisse
Habillage télescopique avec grille
L'air d'évacuation ne doit en aucun cas être évacué par une
cheminée (même désaffectée). Respecter les directives locales
en matière d'incendie.
52
droit ø 100 mm longueur 1 m
Coude 90° R 200 mm
droit ø 150 mm longueur 1 m
Coude 90° R 100 mm
droit ø 100 mm longueur 1 m
Coude 90° R 100 mm
Coude 90° R 200 mm
2 1
= 10 (E)
= 15 (E)
= 5 (E)
= 6 (E)
= 7 (E)
= 5 (E)
= 3 (E)
= 20 (E)
