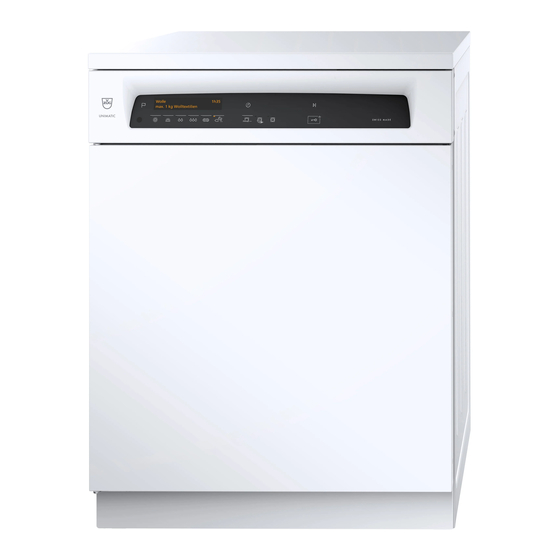

- Seite 1 Bedienungsanleitung Unimatic TSL WP Wäschetrockner...
-
Seite 2: Änderungen
Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Diese Bedienungsanleitung gilt für: Modell Produktfamilie Unimatic TSL WP WT-UTSL-WP Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6302 Zug, 2018... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise 4 Benutzereinstellungen 21 Verwendete Symbole .......... 4 Benutzereinstellungen anpassen....... 21 Allgemeine Sicherheitshinweise ...... 4 Sprache .............. 22 Gerätespezifische Sicherheitshinweise ..... 5 Kindersicherung............ 22 Gebrauchshinweise.......... 6 Trockengrad ............ 22 Automatische Türöffnung ........ 23 Erste Inbetriebnahme 8 Helligkeit.............. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole tes unterwiesen wurden und die daraus resultierenden Ge- Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. fahren verstanden haben. Kin- Nichtbeachtung kann zu Verletzun- der dürfen nicht mit dem Ge- gen, Schäden am Gerät oder an der rät spielen. Reinigung und Einrichtung führen! Benutzer-Wartung dürfen Informationen und Hinweise, die zu... -
Seite 5: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische ▪ Keine ungewaschene Wäsche Sicherheitshinweise trocknen. ▪ Bei Textilien, die mit feuerge- fährlichen Chemikalien, Reini- gungs- oder Lösungsmitteln ▪ Kinder jünger als 3 Jahre (Waschbenzin, Alkohol, Fle- müssen ferngehalten werden, ckenentferner, Öl, Terpentin, es sei denn, sie werden stän- dig beaufsichtigt. -
Seite 6: Gebrauchshinweise
1 Sicherheitshinweise Bestimmungsgemässe Verwendung schnell herausgenommen und ausgebreitet, so dass die ▪ Das Gerät ist nur zum Trocknen von haushaltsüblichen Textilien geeignet. Wärme abgeleitet wird. Gerät nur im Haushalt und für den an- ▪ Geräte mit Ventilationsöffnun- gegebenen Zweck benutzen. Bei gen im Gehäuseboden dürfen zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung... -
Seite 7: Geräteschäden Vermeiden
1 Sicherheitshinweise Vorsicht, Lebensgefahr! ▪ Verpackungsteile, z. B. Folien und Sty- ropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungs- teile von Kindern fern halten. Geräteschäden vermeiden ▪ Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsich- tigem Tragen ohne Erschütterung darf das Gerät max. -
Seite 8: Erste Inbetriebnahme
Erste Inbetriebnahme Hinweise Das Gerät ist nach der geforderten Wartezeit von ca. 2 Stunden in der betriebsüb- lichen Position betriebsbereit. Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Strom- netz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessio- nierten Installateur/Elektriker ausführen. -
Seite 9: Funktionstest Unterbrechen
2 Erste Inbetriebnahme Funktionstest unterbrechen Der Funktionstest kann auf 2 Arten unterbrochen werden. Entweder: Funktionstest Pause Gerätetür schliessen ▸ Gerätetür öffnen. – In der Anzeige steht: – Nach dem Schliessen der Gerätetür Funktionstest beendet steht in der Anzeige: Oder: ▸ Taste antippen. -
Seite 10: Gerätebeschreibung
3 Gerätebeschreibung Gerätebeschreibung Geräteübersicht Das Gerät verfügt über einen geschlossenen Luftkreislauf. Mit Hilfe der Wärmepumpe wird der Luft zuerst die Feuchtigkeit entzogen, und anschliessend wird sie wieder er- wärmt. Durch diese Wärmerückgewinnung wird der Energieverbrauch stark reduziert. Dank der Wärmepumpe trocknet das Gerät mit tieferen Temperaturen. Sämtliche Pro- gramme werden deshalb schonender durchgeführt. -
Seite 11: Geräteaufbau
3 Gerätebeschreibung Geräteaufbau Es besteht die Möglichkeit, die Gerätetür nach links oder rechts zu öffnen. Unser Kundendienst kann das Gerät entsprechend umbauen. 1 Gerätetür 5 Temperatursensor 2 Türsieb mit Türfiltermatte 6 Verdampfer 3 Bedien- und Anzeigeelemente 7 Frontfilter mit Frontfiltermatte 4 Typenschild 8 Kühlluftmatte Bedien- und Anzeigeelemente... -
Seite 12: Programmübersicht Programmablauf Für Automatikprogramme
4 Programmübersicht Zusatzfunktionen Extraschonend Startaufschub Programmende Schonend Sprachwahl ▪ Türöffnung ▪ Trommelbeleuchtung Anzeige (Klartextanzeige) In der Anzeige stehen während der Programmwahl und dem Programmablauf verschie- dene Informationen: ▪ Programmname mit Dauer ▪ Feuchtegrad mit Restdauer ▪ Zusatzfunktionen ▪ Startaufschub ▪ Benutzereinstellungen ▪... -
Seite 13: Automatikprogramme
4 Programmübersicht Automatikprogramme Für die korrekte Programmwahl sind die auf der Wäsche angebrachten Pflegesym- bole z. B. zu beachten. Stark trocken 1–7 kg Für dicke, mehrlagige Textilien und sehr unterschiedliche Beladungen. Für Maschenware wie T-Shirts und Unterwäsche eher ungeeignet, da diese einlaufen können. - Seite 14 4 Programmübersicht Flausch 1 kg Zum Auflockern von Wolltextilien. Am Programmende die Wäsche sofort ent- nehmen. Die Textilien werden nicht getrocknet! Entknittern 1 kg Knitter, welche durch das Schleudern entstanden sind, werden reduziert (z. B. Hemden, Blusen). Anschliessend können die Textilien gebügelt werden. Hemden 1–7 Stück Textilien werden schonend «schranktrocken»...
-
Seite 15: Zeitliches Trocknen
4 Programmübersicht Daunen dick 1–2 kg Für voluminöse Daunentextilien (z. B. Kissen, Jacken und schwere Decken). Sofern empfohlen, können Tennisbälle für flauschiges Trocknen hinzugegeben werden. Optimale Wäschemenge: 1 Wäschestück. Hygiene 1–3 kg Durch eine ausgedehnte Nachtrockenphase wird die Wäsche hygienisch ge- trocknet. -
Seite 16: Trocknen
5 Trocknen Trocknen Gerät vorbereiten Nach jedem Transport oder Umplatzierung muss das Gerät in der betriebsüblichen Position ca. 2 Stunden stehen gelassen werden. Nichtbeachtung kann zu Schäden am Gerät führen. ▸ Netzstecker einstecken oder Wandschalter einschalten. Wäsche einfüllen ▸ Gerätetür öffnen (im Bereich der Punkte auf den seitli- chen Türrand drücken) oder Taste antippen. -
Seite 17: Automatikprogramm Wählen
5 Trocknen Programmwahl ändern Während der Programmwahl kann ein bereits gewähltes Programm jederzeit geändert werden, indem ein neues Programm gewählt wird. Damit werden alle zuvor gewählten Einstellungen gelöscht. Programmwahl abbrechen. ▸ Taste antippen. – Die Programmwahl ist beendet. Restdaueranzeige Bei der Programmwahl wird die zu erwartende Programmdauer angezeigt. Diese bezieht sich auf eine gleichartige Wäschezusammensetzung mit definiertem Gewicht. -
Seite 18: Zeitliches Trocknen Wählen
5 Trocknen Zeitliches Trocknen wählen ▸ Gerätetür schliessen. – Die Kontrolllampen der Programmtasten und des Zeitlichen Trocknens blinken. ▸ Taste antippen. ▸ Durch wiederholtes Antippen die gewünschte Dauer von 10, 20, 30, 40, 50, 60 oder 90 Minuten einstellen. – Die eingestellte Dauer steht in der Anzeige. –... -
Seite 19: Programm Unterbrechen
5 Trocknen Programm unterbrechen Ein aktives Programm kann jederzeit unterbrochen werden, um Wäsche nachzulegen oder vorzeitig zu entnehmen. Nach dem Schliessen der Gerätetür startet die Wärmpumpe erst wieder nach einer Wartezeit von 10 Minuten und die Programmdauer verlängert sich dementspre- chend. -
Seite 20: Programmende
5 Trocknen Programm abbrechen durch Tastenwahl Bei geschlossener Tür folgenden Schritt durchführen: ▸ Aktive Programmtaste – Kontrolllampe leuchtet – gedrückt halten und zusätzlich Taste antippen. – Programm ist abgebrochen. 5.11 Programmende – In der Anzeige steht: Programmende Türsieb reinigen – Die Kontrolllampe des abgelaufenen Programms leuchtet. Wird die Wäsche nicht herausgenommen, startet der «Knitterschutz». -
Seite 21: Benutzereinstellungen
6 Benutzereinstellungen Benutzereinstellungen Benutzereinstellungen anpassen Benutzereinstellungen können – falls kein Programm abläuft und keine Fehlermeldung angezeigt wird – bei offener oder geschlossener Gerätetür verändert werden. Das Vorge- hen ist für alle Einstellungen sinngemäss gleich. Benutzereinstellungen ändern ▸ Taste 5 Sekunden gedrückt halten. Benutzereinstellungen FN XXXXX XXXXXX ▸... -
Seite 22: Sprache
6 Benutzereinstellungen Sprache Die Sprache in der Klartextanzeige kann jederzeit durch Antippen der Taste geändert werden. Kindersicherung Die Kindersicherung soll ein zufälliges Starten oder Abbrechen eines Programms durch Kinder verhindern. Falls die Kindersicherung eingeschaltet ist, kann nur durch gleichzeiti- ges Drücken von zwei Tasten ein Programm gestartet werden. Kindersicherung ein-/ausschalten ▸... -
Seite 23: Automatische Türöffnung
6 Benutzereinstellungen Trockengradstufen 1 sehr geringes Nachtrocknen 2 geringeres Nachtrocknen 3 normales Nachtrocknen (Werkseinstellung) 4 stärkeres Nachtrocknen 5 sehr starkes Nachtrocknen Automatische Türöffnung Falls die automatische Türöffnung eingeschaltet ist, wird die Gerätetür erst nach Ablauf des «Knitterschutzes» automatisch geöffnet. Zuvor bleibt diese geschlossen und kann durch Antippen der Taste geöffnet werden. -
Seite 24: Werkeinstellungen Wiederherstellen
6 Benutzereinstellungen Helligkeitsstufen 1 sehr dunkel 2 dunkel 3 mittel (Werkeinstellung) 4 hell 5 sehr hell Werkeinstellungen wiederherstellen Die Werkeinstellungen können wiederhergestellt werden. Benutzereinstellungen ▸ Taste 5 Sekunden gedrückt halten. FN XXXXX XXXXXX ▸ Taste so oft antippen, bis in der Anzeige Werkeinstellung wiederherstellen? steht:... -
Seite 25: Pflege Und Wartung
7 Pflege und Wartung Pflege und Wartung Reinigungsintervalle Geräteteil Reinigungsintervall Reinigung 1 Türsieb Nach jedem Trocken- ▸ Flusen entfernen. programm Sobald stärkere Ab- ▸ Mit flüssigem Scheuermittel und lagerungen festgestellt Schwamm, mit Wasser abspülen und ab- werden tropfen lassen; bei hartem Wasser mit Putzessig reinigen. -
Seite 26: Bei Meldung A9 Oder A11
7 Pflege und Wartung Bei Meldung A9 oder A11 A9 Siebe und Matte A11 Wärmepumpen- und reinigen Kühlluftmatte reinigen Ein starker Flusenbelag führt zu einem reduzierten Prozessluftstrom und kann da- durch den Trocknungsprozess beeinträchtigen und die Meldung «A9» oder «A11» auslösen. -
Seite 27: Türsieb/Türfiltermatte Reinigen
7 Pflege und Wartung Türsieb/Türfiltermatte reinigen Reinigungsintervall: Vor Benutzerwechsel oder bei Meldung «A9» / «A11» Gerät nie ohne Türfiltermatte in Betrieb nehmen! Türsieb entnehmen ▸ Siebdeckel 1 öffnen. ▸ Türsieb 2 entnehmen. Türfiltermatte entnehmen ▸ Türsieb 2 drehen und öffnen. ▸ Türfiltermatte 3 entnehmen. Türsieb reinigen ▸... -
Seite 28: Türsieb/Türfiltermatte Einsetzen
7 Pflege und Wartung Bei stärkeren Ablagerungen: ▸ Türsieb 2 unter fliessendem Wasser ab- spülen. ▸ Mit flüssigem Scheuermittel (eventuell darin einlegen) und Schwamm reinigen; bei hartem Wasser mit Putzessig. ▸ Unter fliessendem Wasser abspülen und abtropfen lassen. Türfiltermatte reinigen ▸ Flusen trocken entfernen (siehe Seite 26). -
Seite 29: Frontfilter/Frontfiltermatte Reinigen
7 Pflege und Wartung Frontfilter/Frontfiltermatte reinigen Reinigungsintervall: Vor Benutzerwechsel oder bei Meldung «A9» / «A11» Gerät nie ohne Türfiltermatte in Betrieb nehmen! Das Gerät startet nur mit eingesetztem Frontfilter. Frontfilter entnehmen ▸ Frontfilter 1 entnehmen. Frontfiltermatte entnehmen ▸ Innenteil 2 an der Halterung mit 2 Fingern festhalten und zu sich ziehen. -
Seite 30: Frontfilter/Frontfiltermatte Einsetzen
7 Pflege und Wartung Frontfilter/Frontfiltermatte einsetzen Das Gerät startet nur mit eingesetztem Frontfilter. ▸ Frontfiltermatte 3 mittig in Frontfilter 1 hineinlegen, sodass die Mattenränder bündig mit dem Frontfilter sind. ▸ Innenteil 2 auf Frontfilter 1 setzen. ▸ Frontfilter 1 wieder in Gerät einsetzen. Die Frontfiltermatte kann ungetrocknet eingesetzt werden. Temperatursensor reinigen Reinigungsintervall: Bei Bedarf Das Gerät startet nur mit eingesetztem Frontfilter. -
Seite 31: Verdampfer Reinigen
7 Pflege und Wartung Verdampfer reinigen Reinigungsintervall: Bei Bedarf oder bei Meldung «A9» / «A11» Das Gerät startet nur mit eingesetztem Frontfilter. ▸ Frontfilter 1 herausnehmen. ▸ Verdampfer 2 hinter dem Gitter vorsich- tig mit einem Staubsauger mit Bürsten- aufsatz reinigen. Kühlluftmatte reinigen Reinigungsintervall: Bei Bedarf oder bei Meldung «A9»... -
Seite 32: Kühlluftmatte Einsetzen
7 Pflege und Wartung ▸ Bei stärkeren Ablagerungen mit Wasch- programm 40 °C waschen. Kühlluftmatte einsetzen Die Kühlluftmatte kann ungetrocknet eingesetzt werden. ▸ Kühlluftmatte 2 in Filterkoffer 1 einsetzen. Dabei auf richtige Positionierung achten (siehe Aussparung in Bild). ▸ Filterkoffer 1 einsetzen. Der Filterkoffer kann nur in korrekter Lage komplett eingeschoben werden. -
Seite 33: Störungen Selbst Beheben
8 Störungen selbst beheben Störungen selbst beheben In diesem Kapitel sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfa- che Weise selbst behoben werden können. Falls eine andere Störung angezeigt wird, oder die Störung nicht behoben werden kann, rufen Sie den Service an. Bevor Sie den Service anrufen, notieren Sie sich bitte die komplette Meldung. - Seite 34 8 Störungen selbst beheben ... in der Anzeige A9 blinkt oder A11 steht A9 Siebe und Matte A11 Wärmepumpen- und reinigen Kühlluftmatte reinigen Mögliche Ursache Behebung ▪ Folgende Geräteteile ▸ Teile kontrollieren und gegebenenfalls reinigen (siehe können verstopft sein: Seite 25). –...
- Seite 35 8 Störungen selbst beheben ... in der Anzeige steht U1 / E42 siehe Anleitung FN XXXXX XXXXXX Mögliche Ursache Behebung ▪ Überspannung. ▸ Störungsmeldung durch Antippen der Taste quittie- ren. ▸ Stromzufuhr während ca. 1 Minute unterbrechen und wieder einschalten. ▸...
- Seite 36 8 Störungen selbst beheben … die Wäsche nicht genügend trocken ist Mögliche Ursache Behebung ▪ Die Beladung besteht ▸ Längeres Programm wählen. aus unterschiedlichen ▸ Programm wählen. Textilien. ▸ Trockengrad ändern (siehe Seite 22). ▪ Die Stromzufuhr ist unter- ▸ Netzstecker einstecken. brochen.
-
Seite 37: Tipps Rund Ums Trocknen
9 Tipps rund ums Trocknen Tipps rund ums Trocknen Pflegesymbole Für das richtige Trocknen beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche. Normal trocknen Schonend trocknen Nicht maschinell trocknen Allgemeine Tipps ▪ «Dufttücher» möglichst sparsam einsetzen. ▪ Wäschestücke vor Beschädigung schützen. –... -
Seite 38: Ersatzteile
10 Ersatzteile ▪ Die maximale Füllmenge des jeweiligen Programmes sollte stets ausgenutzt werden. ▪ Kleine, leichte Wäschestücke trocknen schneller, unterschiedliche Materialen können unterschiedliche Trocknungsdauern aufweisen. – Wäschestücke sind nach Art und Grösse zu sortieren, damit ein Übertrocknen ein- zelner Stücke vermieden werden kann. Ersatzteile Bei Bestellungen bitte Serialnummer (SN) des Gerätes und genaue Bezeichnung des Er- satzteils angeben. -
Seite 39: Technische Daten
Zulässige Raumtemperaturen während des Betriebes: 5 °C bis 35 °C Elektrischer Anschluss ▸ Siehe Typenschild 11.1 Produktdatenblatt Gemäss EU-Verordnung Nr. 392/2012 Marke V-ZUG AG Die Modellkennung entspricht den ersten Stellen auf dem Typenschild. Nennkapazität Baumwollwäsche bei vollständiger Befüllung Geräteart Kondensations- trockner Energieeffizienzklasse... -
Seite 40: Hinweise Für Prüfinstitute
11 Technische Daten Gemäss EU-Verordnung Nr. 392/2012 Leistungsaufnahme im nichtausgeschalteten Zu- 2,50 stand Dauer des nichtausgeschalteten Zustands Standard-Baumwollprogramm Normal trocken Gewichtete Programmdauer Programmdauer des Standard-Baumwollpro- gramms bei vollständiger Befüllung Programmdauer des Standard-Baumwollpro- gramms bei Teilbefüllung Kondensationseffizienzklasse Kondensationseffizienz des Standard-Baumwollpro- gramms bei vollständiger Befüllung Kondensationseffizienz des Standard-Baumwollpro- gramms bei Teilbefüllung Gewichtete Kondensationseffizienz... -
Seite 41: Verbrauchswerte
11 Technische Daten 11.3 Verbrauchswerte Die angegebenen Werte für die Programmdauer und Energie gelten für die maximal an- gegebene Füllmenge mit ca. 1200 U/min geschleuderter Wäsche (entspricht einer Rest- feuchte von ca. 60 %). Bei höherer Schleuderdrehzahl oder kleinerem Füllgewicht redu- zieren sich die Werte um ca. 20–30 %. Automatikprogramme Programm Füllmenge... -
Seite 42: Entsorgung
12 Entsorgung Entsorgung 12.1 Verpackung Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf um- weltfreundliche Weise entsorgen. 12.2 Sicherheit Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden: ▸... -
Seite 43: Stichwortverzeichnis
Stichwortverzeichnis Gerät entsorgen ..........42 Gerät vorbereiten ..........16 A 0 ..............33 Gerätebeschreibung........10 A 3 ..............33 Gültigkeitsbereich ..........2 A 9 ............... 26, 34 Frontfiltermatte reinigen...... 29 Kühlluftmatte reinigen ......... 31 Helligkeit Türfiltermatte reinigen ......... 27 Ändern ............ 23 Türsieb reinigen ........... 27 Stufen ............. - Seite 44 Raumtemperatur ..........39 Verbrauchswerte ..........41 Reinigungsintervalle ........25 Automatikprogramme ......... 41 Restdaueranzeige ..........17 Textilprogramme .......... 41 Verdampfer ............11 Reinigen ............ 31 Schonend ............15 Serialnummer (SN) ..........9 Service & Support..........47 Wärmepumpe ........... 42 Servicevertrag........... 47 Wartung .............
-
Seite 45: Notizen
Notizen... -
Seite 47: Service & Support
(SN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: SN: __________________________ Gerät: __________________________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. ▸ Gerätetür öffnen. – Das Typenschild befindet sich oben an der Frontwand. Ihr Reparaturauftrag Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes... - Seite 48 ▸ Türsieb reinigen ▸ Gerätetür schliessen Am Ende des Waschtags ▸ Türsieb reinigen ▸ Gerätetür schliessen 1030225-03 V-ZUG AG, Industriestrasse 66, CH-6302 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
