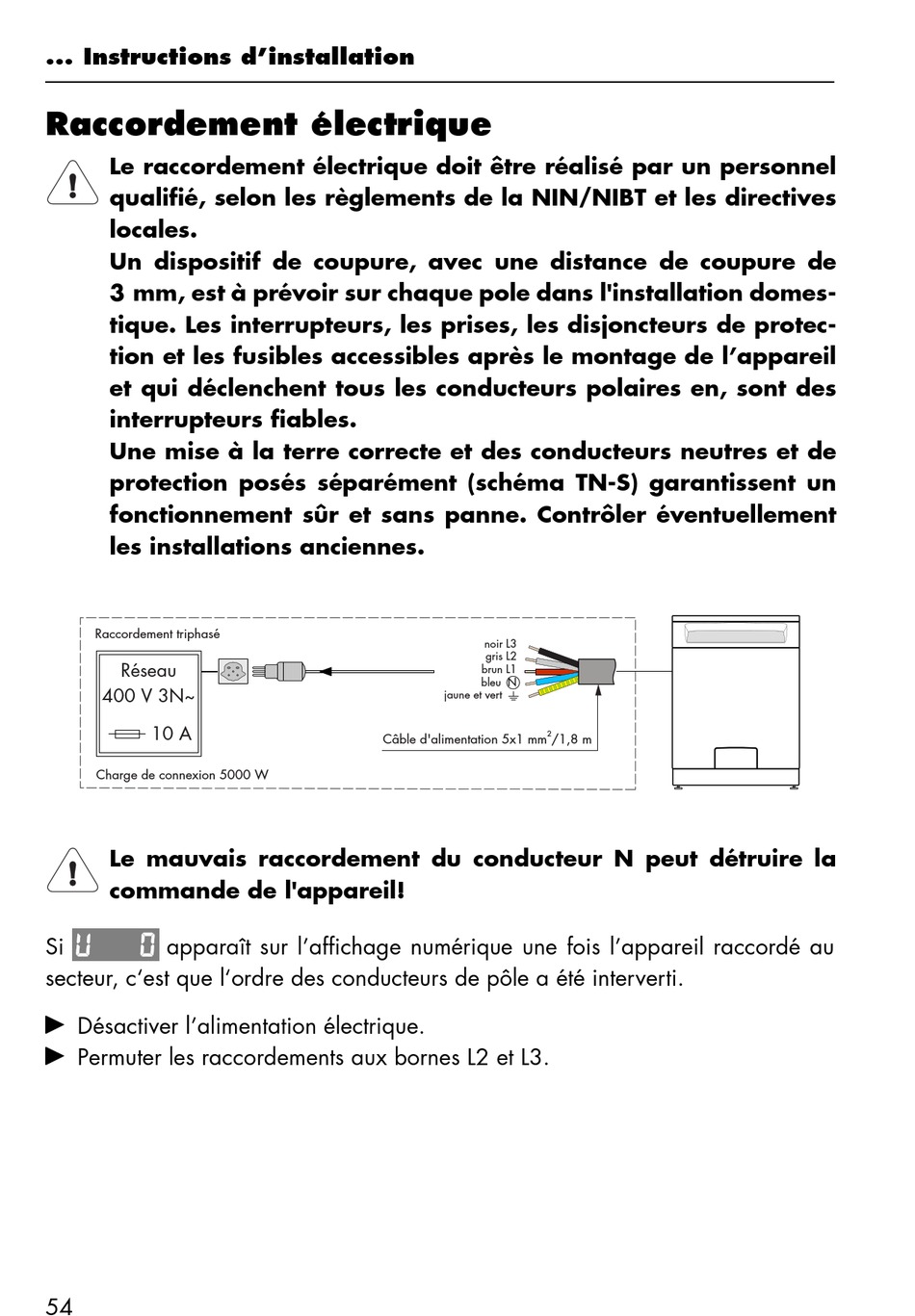

Raccordement électrique
Le raccordement électrique doit être réalisé par un personnel
qualifié, selon les règlements de la NIN/NIBT et les directives
locales.
Un dispositif de coupure, avec une distance de coupure de
3 mm, est à prévoir sur chaque pole dans l'installation domes-
tique. Les interrupteurs, les prises, les disjoncteurs de protec-
tion et les fusibles accessibles après le montage de l'appareil
et qui déclenchent tous les conducteurs polaires en, sont des
interrupteurs fiables.
Une mise à la terre correcte et des conducteurs neutres et de
protection posés séparément (schéma TN-S) garantissent un
fonctionnement sûr et sans panne. Contrôler éventuellement
les installations anciennes.
Raccordement triphasé
Réseau
400 V 3N~
10 A
Charge de connexion 5000 W
Le mauvais raccordement du conducteur N peut détruire la
commande de l'appareil!
Si apparaît sur l'affichage numérique une fois l'appareil raccordé au
secteur, c'est que l'ordre des conducteurs de pôle a été interverti.
A Désactiver l'alimentation électrique.
A Permuter les raccordements aux bornes L2 et L3.
54
noir L3
gris L2
brun L1
bleu N
jaune et vert
2
Câble d'alimentation 5x1 mm /1,8 m
