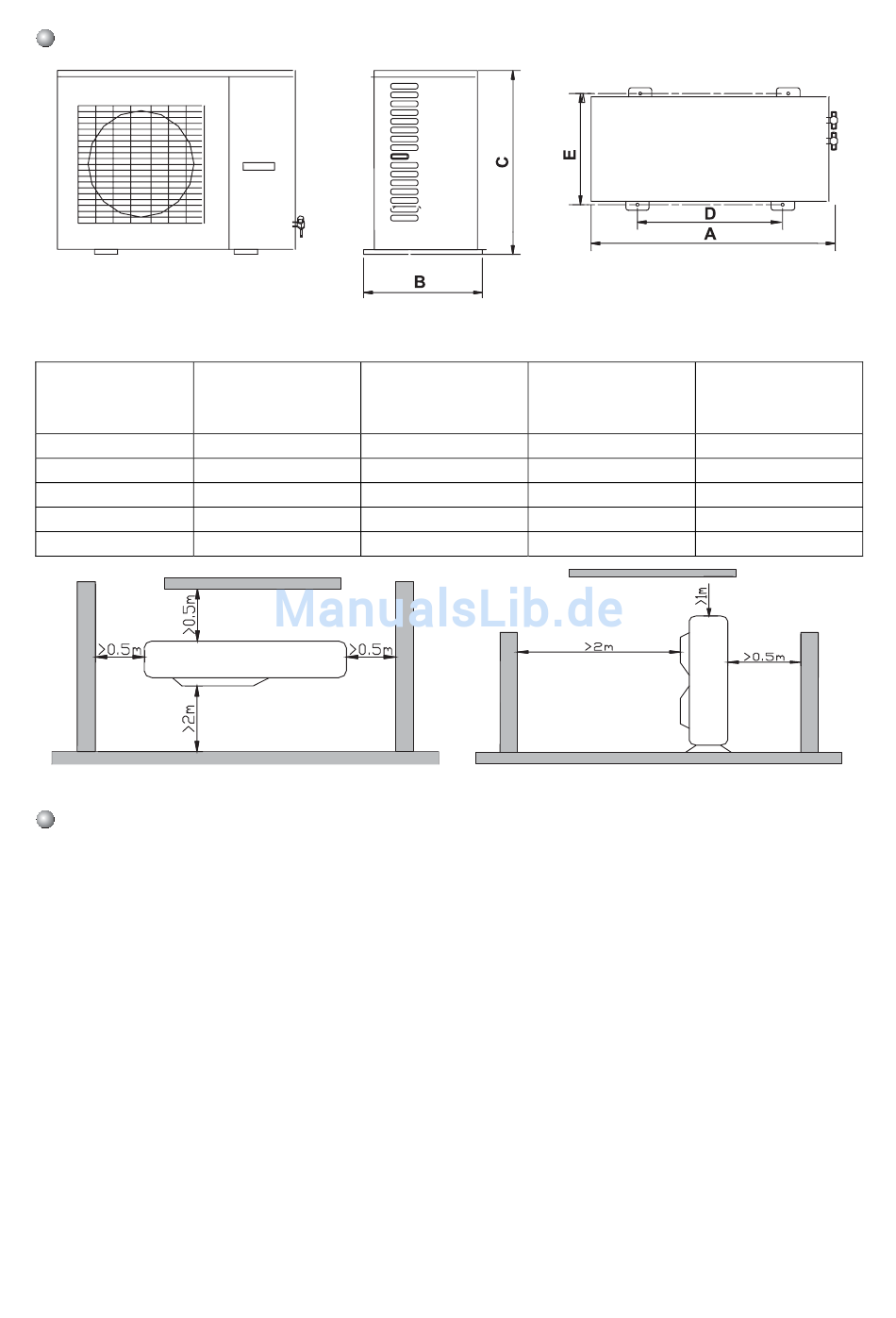

Umrissmaße des Außengerätes
Modell
Maß
A
B
C
D
E
Hinweise für die Aufstellung
Für die Sicherstellung der richtigen Funktion muss die Auswahl des Einbauplatzes folgen-
de Bedingungen erfüllen:
1. Das Außengerät sollte so eingebaut werden, damit die durch das Außengerät ausge-
blasene Luft wieder nicht eingesaugt wird und damit Pflege- und Wartungsarbeiten be-
quem durchgeführt werden können.
2. Die Luftzirkulation am Einbauplatz muss ausreichend sein, damit das Außengerät die
erforderliche Luftmenge ansaugen und ausblasen kann. Stellen Sie sicher, dass die
Lufteinlassöffnung und der Luftauslass weit entfernt von Hindernissen sind. Eventuelle
Hindernisse beseitigen Sie.
3. Der Einbauplatz sollte so stabil sein, dass er das Gewicht des Außengerätes tragen
kann, die Geräusche dämmt und die Vibrationen aufnimmt. Vergewissern Sie sich, dass
die Nachbarn durch die ausgeblasene Luft oder Geräusche nicht gestört werden.
4. Das Gerät sollte nicht direkter Sonne ausgesetzt sein. Schützen Sie es mit einer geeig-
neten Jalousie.
5. Der Einbauplatz muss einen guten Regenwasser- und Tauwasserabfluss haben.
6. Der Einbauplatz muss Schutz vor Verschneien, Schmutz und Ölnebel gewähren.
7. Das Gerät muss so eingebaut werden, damit starker Wind in den Luftauslass nicht
blast.
ASGE-09A
ASGE-12A
ASGE-24A
ASGE-18A
848
320
540
540
286
Abb. 30
ASGE-36A
1018
412
700
572
300
Abb. 30
– 42 –
Maße in mm
ASGE-42A
ASGE-48A
1018
412
840
1250
572
378
950
412
572
378
