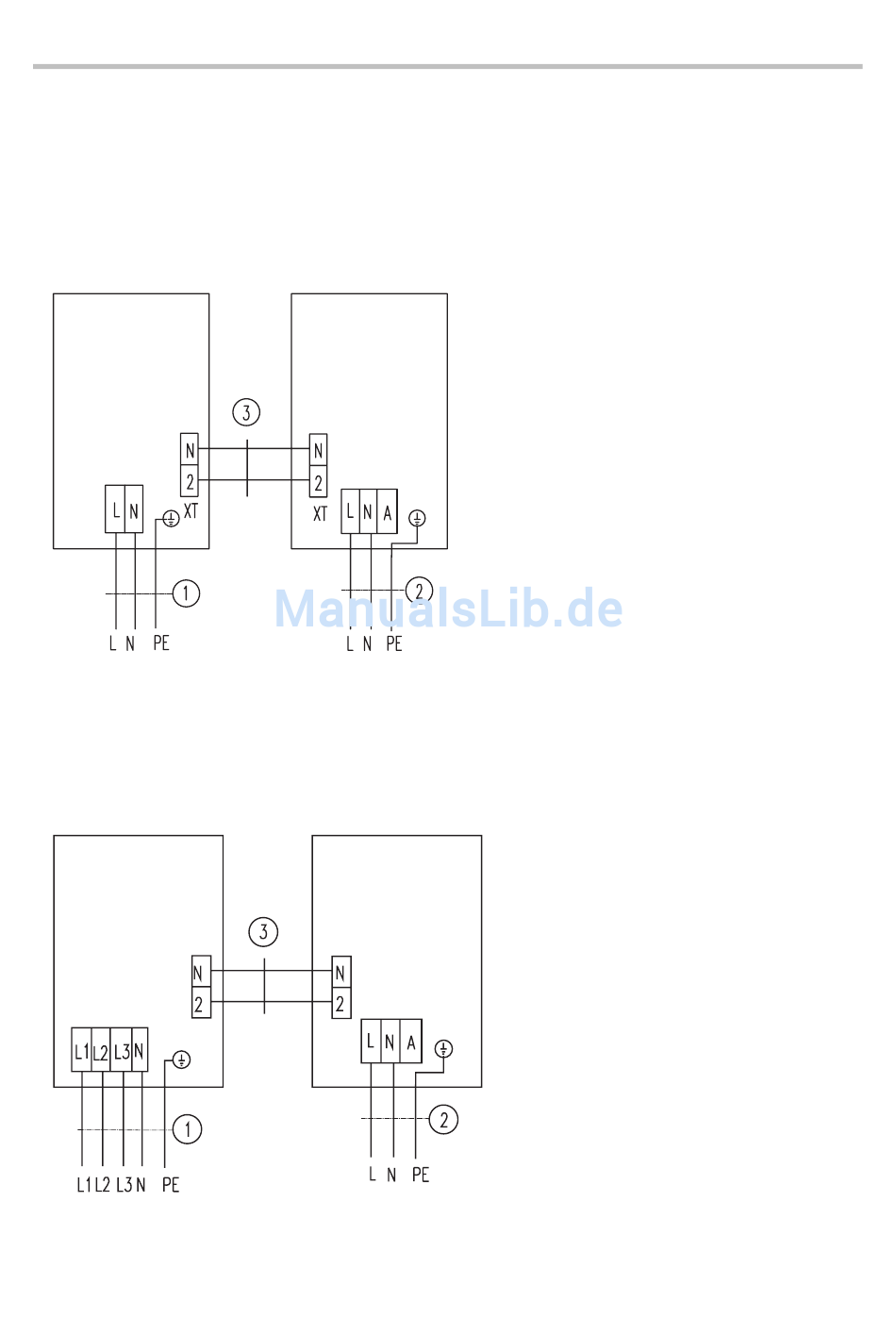

Schaltplan
Der Kabeldurchschnitt darf nicht kleiner als die Werte im Schema sein. Der Signalleiter
zwischen dem Innen- und Außengerät sollte durch ein abgeschirmtes Rohr geführt wer-
den, der Durchschnitt der Leiter muss 0,75 mm betragen.
ASGE-09A
ASGE-12A
ASGE-18A
ASGE-24A
Außen-
gerät
Stromversorgung:
220–240 V ~ 50
ASGE-36A
ASGE-42A
ASGE-48A
Außengerät
Stromversorgung:
380–415 V 3N~ 50
ASFU-09A
ASFU-12A
ASFU-18A
ASFU-24A
Innen-
gerät
Stromversorgung:
220–240 V ~ 50
ASFU-36A
ASFU-42A
ASFU-48A
Innengerät
Stromversorgung:
220–240 V ~ 50 Hz
– 44 –
1. Stromkabel 3 × 4 mm
2. Stromkabel 3 × 1,5 mm
F)
1. Stromkabel 5 × 4 mm
2. Stromkabel 3 × 1,5 mm
3 Kommunikationskabel (UTP)
2
(H07RN-F)
2
(H05VV-
2
(H07RN-F)
2
(H05VV-F)
