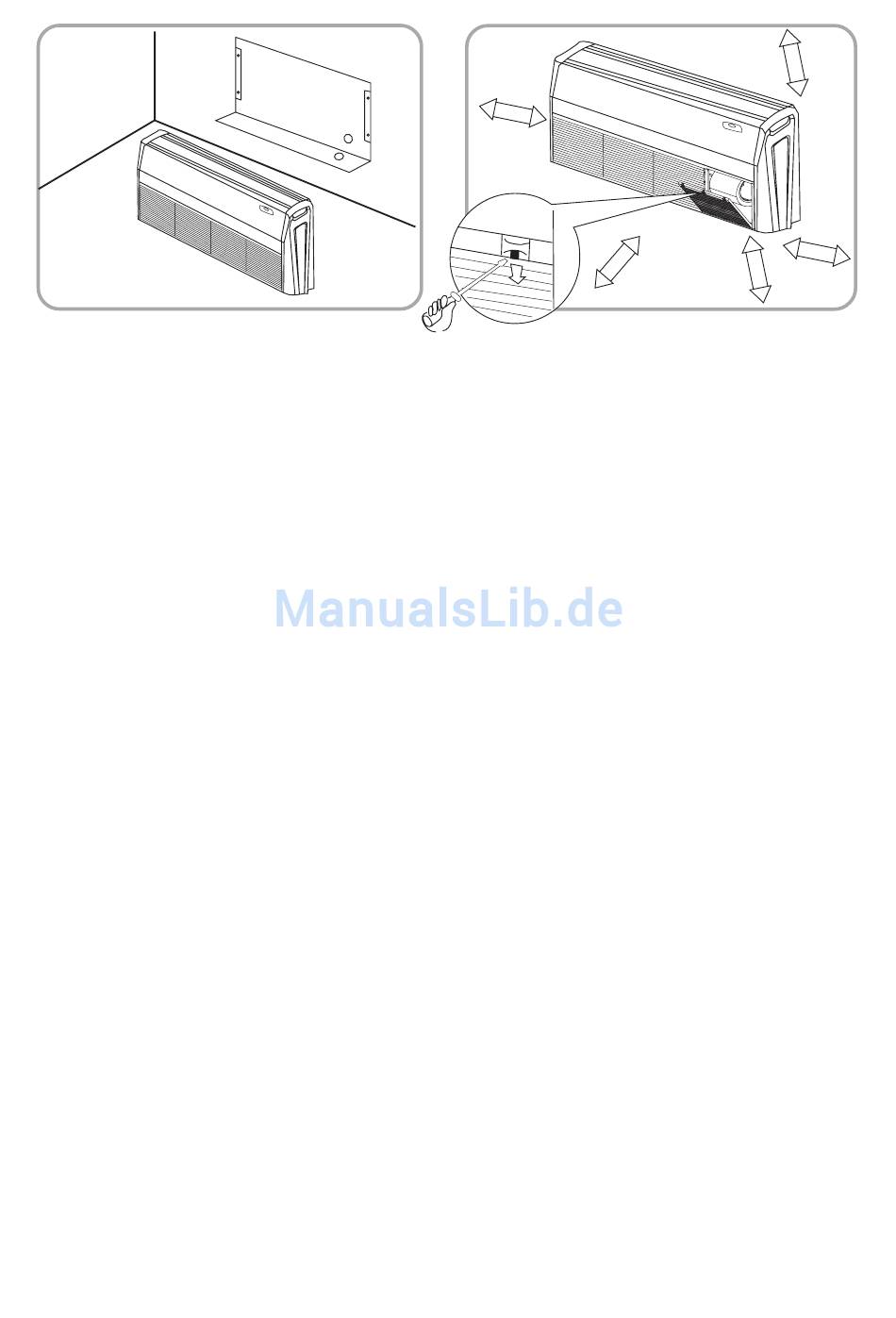

Abb. 22
3. Schrauben Sie die Ringschraube ein. (Verwenden sie die Ringschrauben der Größe
W3/8 oder M10.)
• Stellen Sie im voraus den Abstand zwischen dem Gerät und der Deckenplatte ein
(siehe Abb. 25.)
4. Befestigen Sie den Halter des Gehänges auf die Ringschraube.
• Überprüfen Sie, ob das Ende der Ringschraube in den mit den Pfeilen bezeichneten
Grenzen ist. Korrigieren Sie die Befestigung des Halters des Gehänges, wenn sie
außer der bezeichneten Stellung ist (siehe Abb. 27).
• Die Ringschraube bleibt in der Abdeckung des Innengerätes. Nehmen Sie die Abde-
ckung nie heraus.
5. Heben Sie das Gerät an und schieben Sie es in den Ausschnitt ein (siehe Abb. 28).
6. Schrauben Sie beide Einstellschrauben (M8) auf dem Halter des Gehänges fest (siehe
Abb. 26).
7. Schrauben Sie beide Befestigungsschrauben (M6) auf dem Halter des Gehänges fest,
damit sich das gerät nicht verschieben kann (siehe Abb. 26).
8. Korrigieren Sie die Höhe des Gerätes so, damit die hintere Seite des Abflussrohres eine
leichte Neigung für einen besseren Wasserabfluss hat.
• Stellen Sie die Höhe des Gerätes durch Drehung der Mutter mittels eines Schlüssels
ein. Schieben sie den Schlüssel in den Ausschnitt im Halter des Gehänges ein (siehe
Abb. 29).
Beim Einhängen:
Es gibt die Möglichkeit, mittels der nach innen gerichteten Halter des Gehänges und nicht
durch die Entfernung der Halter aus dem Innengerät zu installieren (siehe Abb. 30). Für
die Aufstellung verwenden Sie nur die bestimmten Teile und Zubehör.
Installations-
schablone
– 37 –
min.
60 cm
min.100
Abb. 23
min.
150 cm
min.
min.
30 cm
60 cm
