Kühlmittelrohre
Das verwendete Kühlmittel ist R410A, GWP=2020, ODP=0
Wählen Sie Kupferrohre für das Gas und die Flüssigkeit nach der Tabelle unten aus.
Für den Schutz vor Staub und Feuchtigkeit müssen beide Rohrende vor der Montage ab-
gedeckt werden.
Biegen Sie die Rohre soweit möglich nicht. Wenn eine Biegung nötig ist, muss der Halb-
messer der Biegung größer als 3 oder 4 cm sein.

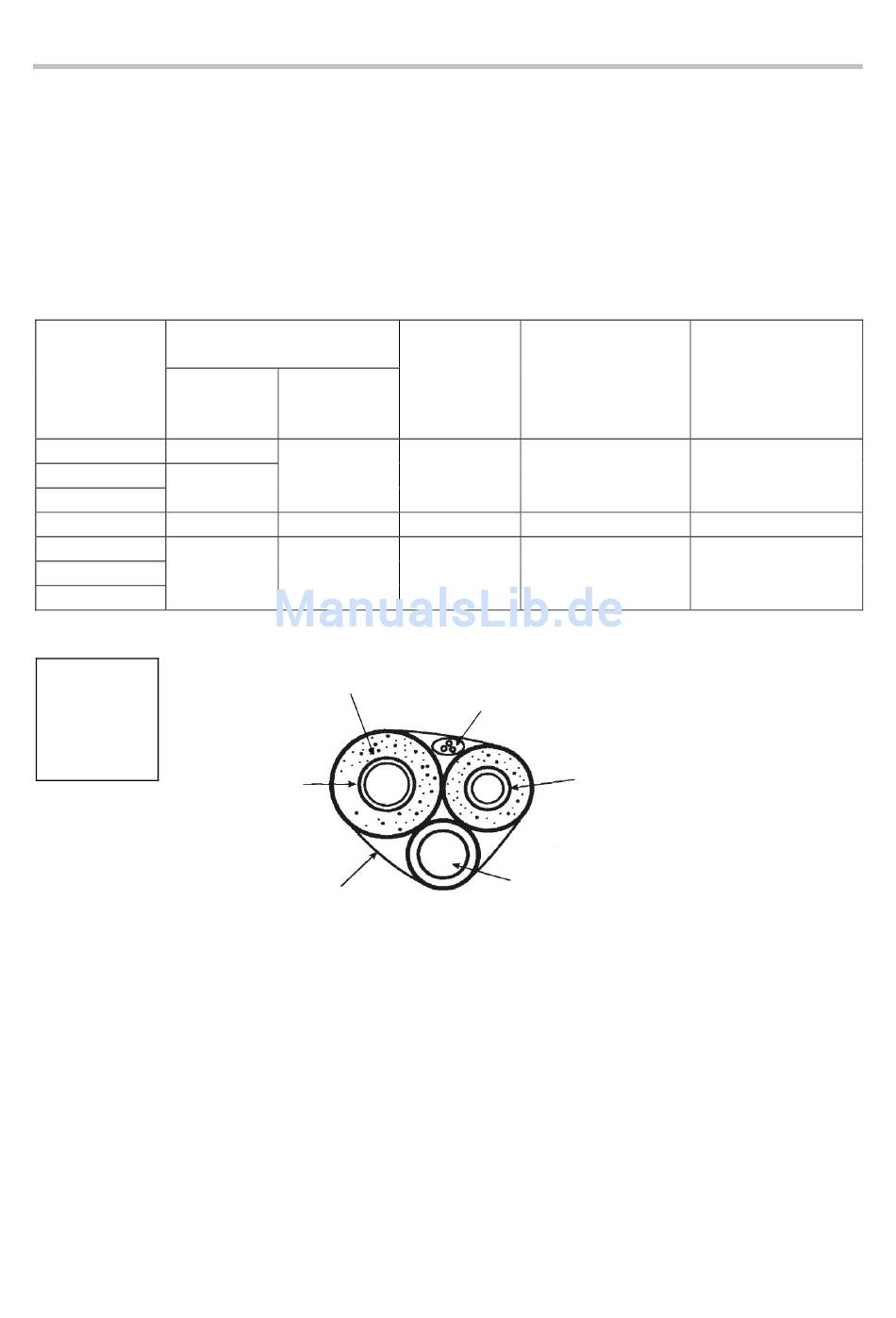

Wahl des Verbindungsrohres
Posten
Größe des Verbin-
dungsrohres (Zoll)
Gasrohr
Modell
ASFU-09A
ASFU-12A
1/2"
ASFU-18A
ASFU-24A
5/8"
ASFU-36A
ASFU-42A
3/4"
ASFU-48A
Schicht
Verbindung zwischen dem Innen- und Außengerät.
• Entfernen Sie die Überwurfmutter, um die Druckluft im Innengerät freizumachen. Wenn
das Gas unter einem hohen Druck nicht entweicht, signalisiert es die Undichtheit des
Innengerätes.
• Setzen Sie die Überwurfmutter auf das Flüssigkeitsrohr auf. Weiten Sie das Rohrende
mit einem geeigneten Werkzeug auf.
• Ziehen sie beide Überwurfsmuttern auf dem Gasrohr und dem Flüssigkeitsrohr auf dem
Innengerät mittels zwei Schlüssel an.
Flüssig-
keits-rohr
3/8"
1/4"
3/8"
1/2"
der
Gasrohr
Wickelband
Max. Höhendiffe-
Max. Rohr-
renz zwischen
länge (m)
dem Innen- und
Außengerät (m)
20
30
50
Anschlusskabel
Flüssigkeitsrohr
Abflussschlauch
– 52 –
Kühlmittelmenge,
die zuzugeben ist
(für ein sehr gro-
ßes Rohr)
15
30 g/m
15
60 g/m
30
120 g/m
