Elektrische Verbindung

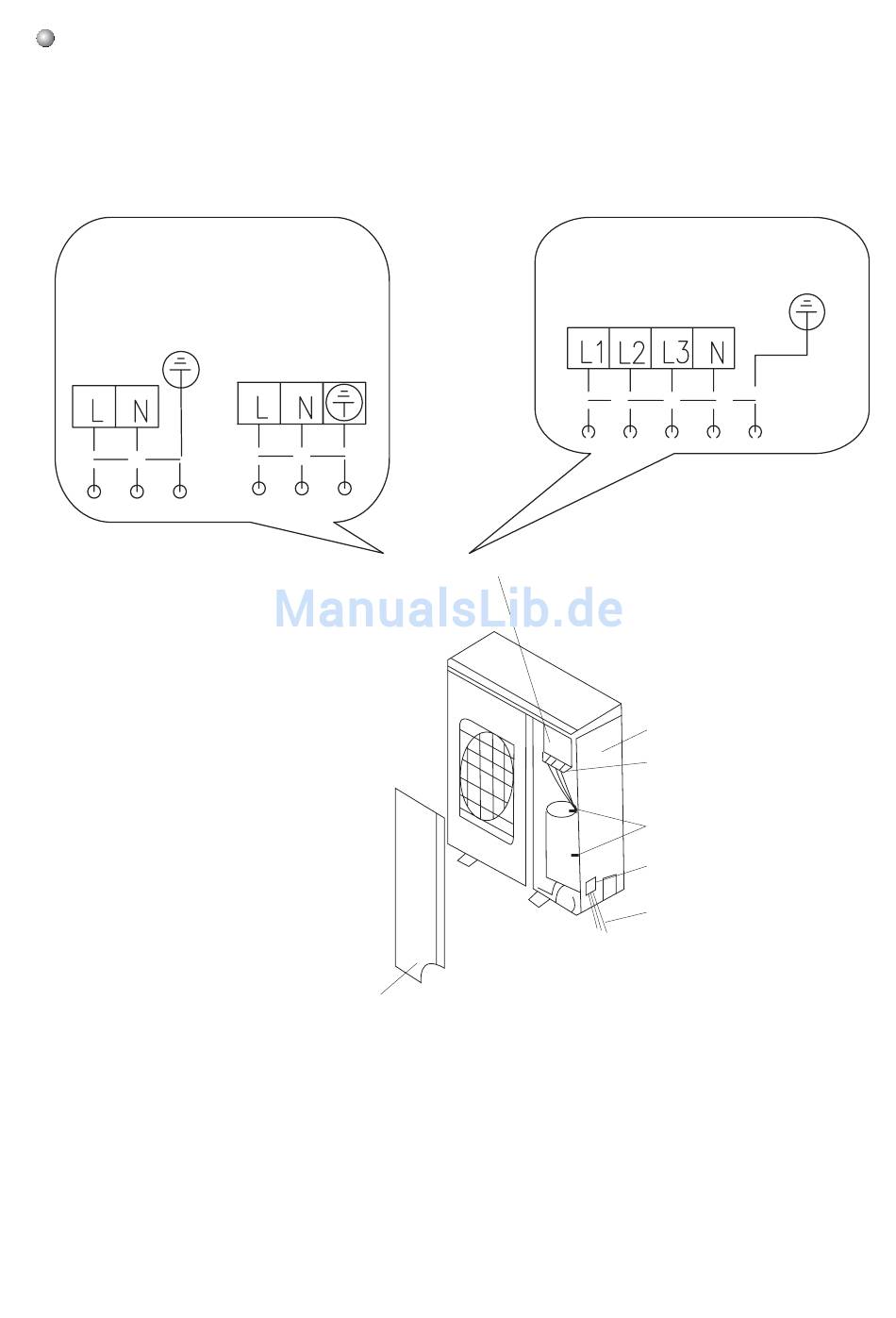

1. Die vordere Abdeckung abnehmen (Abb. 33)
2. Die Öffnung für die Leiter ausbrechen und eine Gummidurchführung hineinlegen.
3. Die Leiter durch die Gummidurchführung ziehen.
4. Das Außengerät nach dem Schaltplan des Außengerätes anschließen. Überprüfen, ob
die Leiter gut befestigt sind.
5. Das Kabel mit Klemmen fixieren.
ASGE-09A
ASGE-12A
ASGE-18A
ASGE 24A
HINWEIS:
• Falsche Anschlüsse können zum
Brand oder Stromschlag führen.
• Nicht am Kabel ziehen, wenn es
mit Klemmen fixiert wird.
• Lassen Sie die Leiter im Außen-
gerät nicht zu frei.
• Alle
Elektroinstallationsarbeiten
müssen von Fachleuten nach
den örtlichen Vorschriften und
dieser Anleitung vorgenommen
werden.
• Die Nennversorgungsspannung
und der vorbehaltene Speise-
kreis müssen verwendet werden.
• Ein
Fehlerstromschutzschalzer
muss installiert werden.
• Verwenden Sie die Sicherungen
mit dem vorgeschriebenen Wert.
• Wenn das Stromversorgungskabel beschädigt ist, muss es von dem Hersteller, dem
Servicezentrum oder einem Fachmann gewechselt werden, um eventuelle Risiken zu
vermeiden.
• Wenn das Gerät direkt an das Stromnetz angeschlossen ist, muss nach der Trennung
des Gerätes vom Stromnetz ein Ausschalter (Trennschalter) verwendet werden, dessen
Kontakte alle Pole trennen und im getrennten Stand min. 3 mm voneinander entfernt
sind.
Klemmleiste
Vordere
– 41 –
ASGE-36A
ASGE-42A
ASGE 48A
Seitliche
Abdeckung
Halter
Halter
Öffnung
für
Leiter
