Wasserabfluss
HINWEIS:
Überprüfen Sie, ob das Wasser aus dem Gerät gut abfließt.

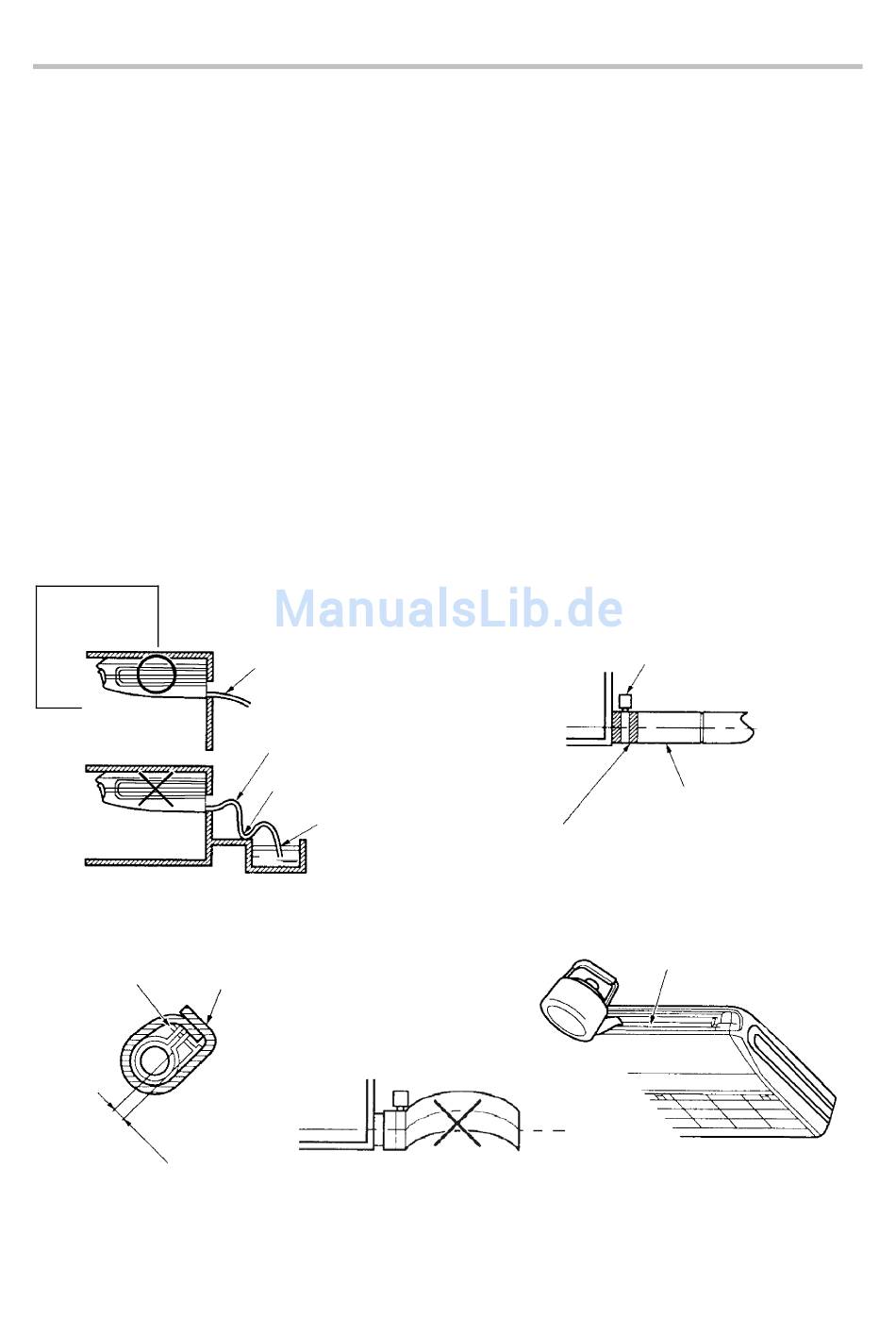

1) Wasserabfluss
• Die Ausführung des Wasserabflusses kann hinten oder rechts sein.
• Der Durchmesser des Abflussschlauches sollte gleich oder größer als der Durch-
messer des Anschlussrohrs des Abflusses sein.
(Vinylschlauch, Innendurchmesser 20 mm, Außendurchmesser 26 mm)
• Stellen Sie sicher, dass der Abflussschlauch möglichst kurz ist und mit einer Neigung
von mindestens 1/100 nach unten zeigt, um die Bildung von Lufttaschen zu verhin-
dern. (siehe Abb. 1).
• Verwenden Sie den gelieferten Abflussschlauch (4) und Klemme (5).
• Stecken Sie den Abflussschlauch voll auf die Ausführung der Ableitung auf. Befesti-
gen Sie die Klemme am Ort des grauen Bandes und ziehen Sie die Schraube an,
damit ihr Kopf weniger als 4 mm vom Schlauch ist (siehe Abb. 2, 3).
• Wickeln Sie die gelieferte Dichtungsunterlage (11) über die Klemme und den Ab-
flussschlauch wegen der Wärmedämmung um (siehe Abb. 3).
• Biegen Sie nicht den Abflusschlauch im Innengerät (siehe Abb. 4).
2) Überprüfen Sie, ob das Wasser nach der Montage des Abflussschlauches gut abfließt.
• Gießen Sie zirka 600 ml Wasser in die Abflusswanne über den Luftauslass, um den
Wasserabfluss zu überprüfen (siehe Abb. 5).
(Wenn
der
Abb. 1
Klemme
(5)
(Zubehör)
max. 4 mm
Abb. 3
Abflussschlauch
Neigung
Abfl
hl
h
Nicht heben
Nicht biegen
Nicht ins Wasser
Große
Abdichtungsplatte
des
Befestigungsort (grau)
Wasserkanne
Abb. 4
– 57 –
Klemme (5)
Abflussschlauch (4)
Abb. 2
Luftauslass
Abb. 5
