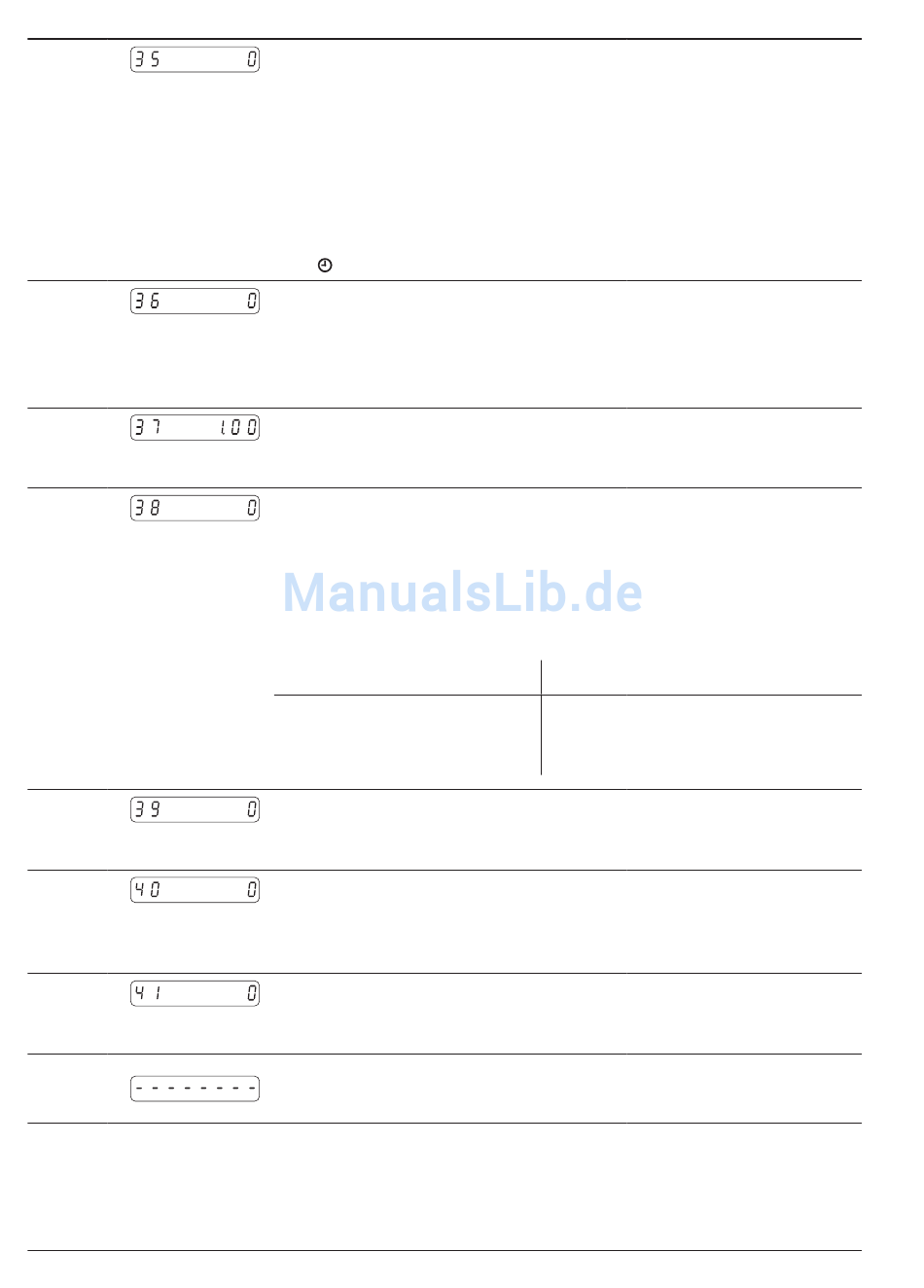

Baumer NE212 Betriebsanleitung Seite 22

NE212
Zeile 35
Zeile 36
Zeile 37
Zeile 38
Beispiel Impulse pro Umdrehung
Zeile 39
Zeile 40
Zeile 41
22
Adresse für Funktionstaste F
0 * Ohne Funktion
1 XP - Aktueller Zählerstand Hauptzähler
2 P1 - Vorwahlwert 1
3 P2 - Vorwahlwert 2
4 SC - Setzwert des Hauptzählers
5 ∑ - Summenzähler
6 XB - Zählerstand Nebenzähler
7 B1 - Vorwahlwert Nebenzähler
8 - Betriebsstundenzähler
Funktion des Nebenzählers XB
0 * Ansteuerung über externen Eingang XB
1 Ansteuerung automatisch beim Erreichen von P2
(z. B. zur Chargenzählung)
2 Tachofunktion (Signaleingang auf XB)
Impulse pro Masseinheit bei Tacho
* 1.00
0.01-9999.99
Eingabe der Messzeit in Sekunden (s)
0 * Zeitbasis 1 s
1 Zeitbasis 2 s
2 Zeitbasis 3 s
3 Zeitbasis 6 s
Die Zeitbasis in Anhängigkeit von den Impulsen wählen:
≥60 Imp/Umdr.
<60 ≥30 Imp/Umdr.
bis 1 Imp/Umdr
Zuordnung Ausgang B1
0 * Nebenzähler XB
1 Nullkontakt-Ausgang für Hauptzähler XP
Funktion Eingang XP Stopp
0 * XP Stopp
1 Betriebsstunden „Ein/Aus" , „Ein" solange Signal ansteht
2 Hold für Display/ Tasten gesperrt, solange Signal ansteht
Code-Einstellung
* Kein Code
1-9999
Nach Ablauf dieser Programmierzeilen erscheint eine Strichlinie auf
der Anzeige. Ende des dritten Programmierfeldes.
www.baumer.com
4 Zeitbasis 10 s
5 Zeitbasis 20 s
6 Zeitbasis 30 s
7 Zeitbasis 60 s
Zeitbasis in Sekunden
1 s
2 s
bis 60 s
