Anschlüsse
Stromanschluss
Das Stromversorgungskabel (W1) befindet sich im Liefe-
rumfang und ist werkseitig mit Anschlussklemme X1
verbunden. Außerhalb der Wärmepumpe befinden sich
ca. 1,8 m Kabel.
Komponentenverzeichnis
UB1
Kabeldurchführung, Kaskadenschaltung
UB2
Kabeldurchführung, Kommunikation
UB3
Kabeldurchführung, Heizkabel (EB14)
W1
Kabel, Stromversorgung
XL1
Anschluss Heizkreisvorlauf (Austritt aus
CTC CombiAir)
XL2
Anschluss Heizkreisrücklauf (Eintritt in
CTC CombiAir)
CTC CombiAir 6MR
Das Kommunikationskabel wird durch die Kabeldurch-
führung, Kommunikation (UB2) geführt, mit Anschluss-
klemme AA23-X4 verbunden und mit zwei Kabelbindern
befestigt.
Beim Anschluss von Zubehör KVR erfolgt der Anschluss
des Heizkabels (EB14) über Kabeldurchführung UB3,
siehe Externes Heizkabel KVR (Zubehör) auf Seite Exter-
nes Heizkabel KVR (Zubehör).
24
Kapitel 5 |
Elektrische Anschlüsse

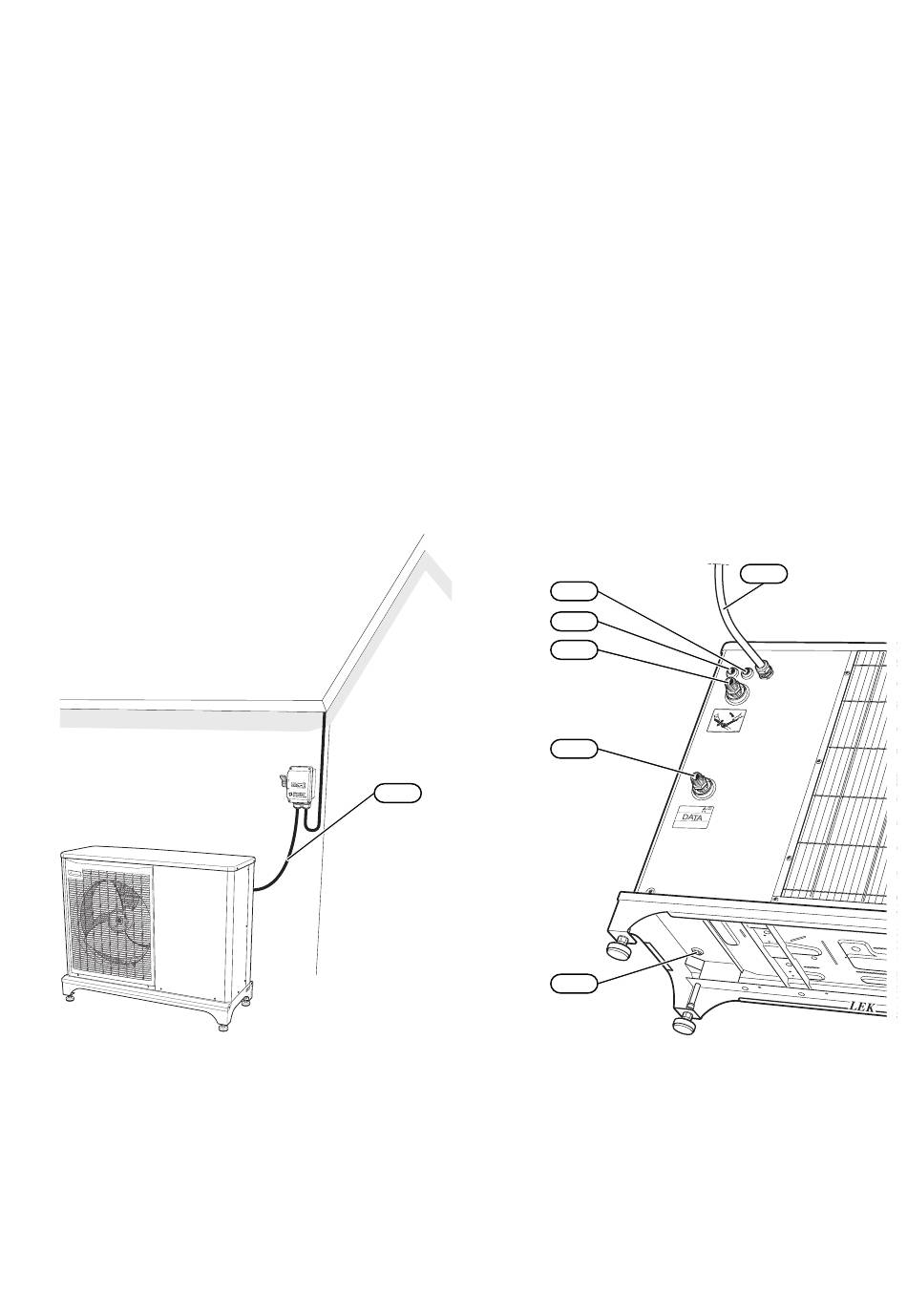

Stromversorgung
W1
Stromanschluss
UB1
UB2
XL1
XL2
UB3
W1
CTC CombiAir MR
