Externes Heizkabel KVR (Zubehör)
CTC CombiAir ist mit einer Anschlussklemme für ein ex-
ternes Heizkabel versehen (EB14, nicht im Lieferumfang
enthalten). Der Anschluss ist mit 250 mA (F3 an der
Kommunikationsplatine AA23) abgesichert. Soll ein an-
deres Kabel verwendet werden, muss die Sicherung
entsprechend ersetzt werden (siehe Tabelle).
HINWEIS!
Es dürfen keine selbstregelnden Heizkabel an-
geschlossen werden.
Länge
P
(W)
ges
Heizka-
bel (m)
1
15
3
45
6
90
*Werkseitig montiert.

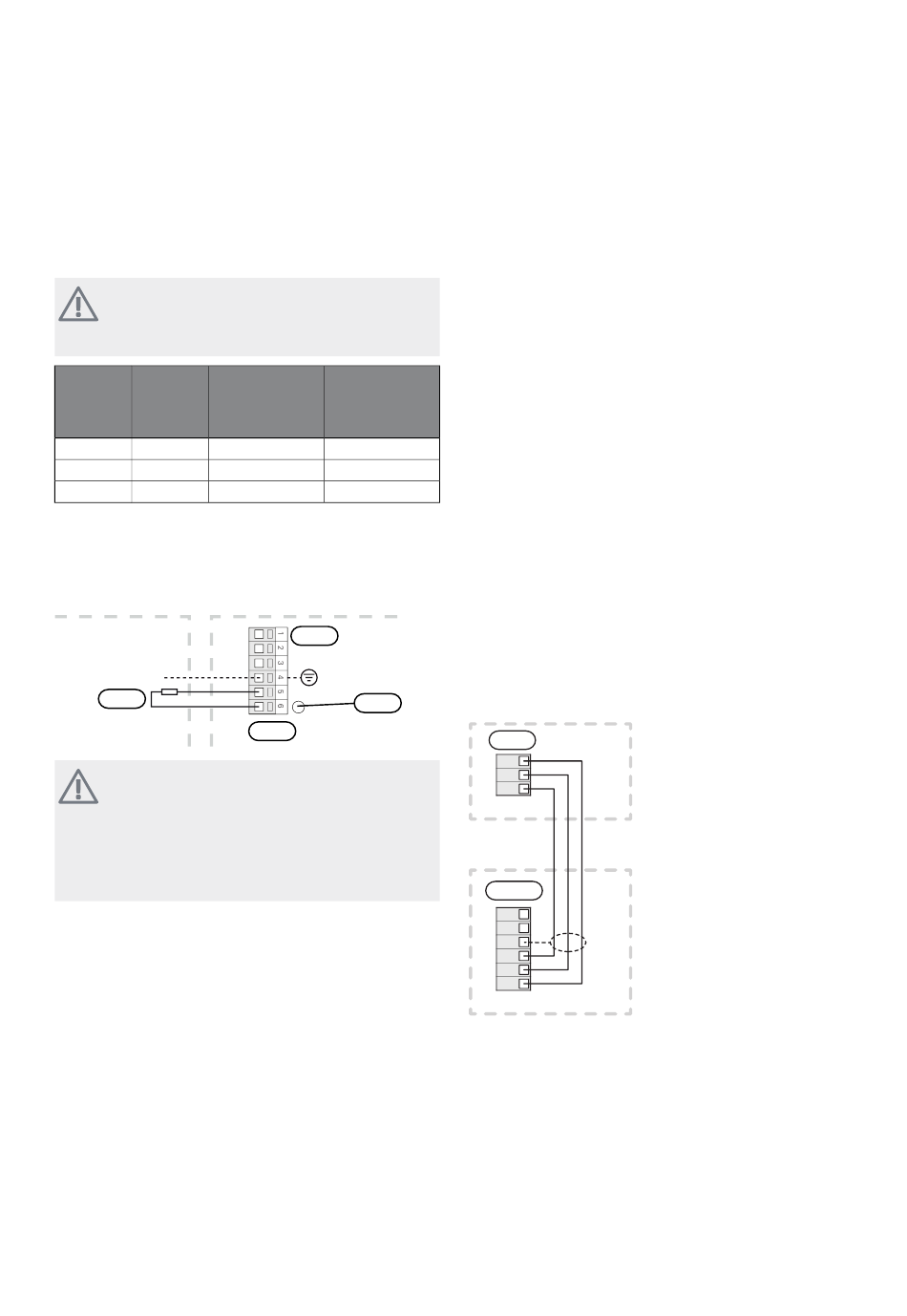

Der Anschluss für das externe Heizkabel (EB14) wird
gemäß der folgenden Abbildung über Anschlussklemme
(X1:4–6) vorgenommen:
Extern
Externes Heizkabel
EB14
HINWEIS!
Das Rohr muss für die Wärme vom Heizkabel
ausgelegt sein.
Zur Gewährleistung einer einwandfreien
Funktion sollte das Zubehör KVR verwendet
werden.
26
Kapitel 5 |
Elektrische Anschlüsse
Sicherung (F3)
Art.nr.
T100mA/250V
718 085
T250mA/250V
518 900*
T500mA/250V
718 086
CTC CombiAir
AA23
F3
X1
Kabelverlegung
Die folgenden Abbildungen veranschaulichen die emp-
fohlene Kabelverlegung vom Elektroanschluss zum
Kondenswasserrohr. Verlegen Sie das Heizkabel (EB14)
durch die Durchführung an der Unterseite und befesti-
gen Sie es mit zwei Kabelbindern am elektrischen An-
schluss. Der Übergang zwischen Strom- und Heizkabel
muss nach der Durchführung zum Kondenswasserrohr
erfolgen.
Außenlufttemperaturfühler
Ein Außenluftfühler BT28 (Tho-A) befindet sich an der
Rückseite von CTC CombiAir.
Kommunikation
Weitere Informationen finden Sie im Handbuch zum
steuernden Produkt.
Softwareversion
Damit CTC CombiAir mit der Inneneinheit / dem Regel-
gerät kommunizieren kann, müssen Sie ggf. ein Update
auf eine neuere Softwareversion vornehmen.
Anschluss an Inneneinheit
Das Kommunikationskabel (W2) wird von der Rückseite
durch „Kabeldurchführung, Kommunikation" (UB2) ge-
führt.
CTC CombiAir kann mit Inneneinheiten kommunizieren,
indem die Inneneinheit mit Anschlussklemme AA23-
X4:1–3 verbunden wird.
Extern
Externt
X2
A
14
B
GND
13
CTC CombiAir
F2040, F2050
AA23-X4
GND
6
B
5
A
4
GND
3
2
B
A
1
CTC CombiAir MR
