5 Elektrische Anschlüsse
Allgemeines
Der Anschluss der Wärmepumpe darf nicht ohne Ge-
nehmigung des Energieversorgers erfolgen und muss
im Beisein eines ausgebildeten Elektroinstallateurs
vorgenommen werden.
Bei Verwendung eines Sicherungsautomaten muss
dieser die Motorcharakteristik „C" (Verdichterbetrieb)
aufweisen. Hinweise zur Sicherungsgröße entnehmen
Sie dem Abschnitt „Technische Daten".
CTC CombiAir enthält keinen allpoligen Schalter für
die Stromversorgung. Daher ist das Stromversorgungs-
kabel der Wärmepumpe (W1) mit einem Betriebsschal-
ter zu verbinden, der einen Schaltkontaktabstand von
mindestens 3 mm aufweist. Wenn sich im Gebäude
ein FI-Schutzschalter befindet, muss die Wärmepumpe
mit einem separaten FI-Schutzschalter versehen wer-
den. Der FI-Schutzschalter darf einen Nennauslöse-
strom von max. 30 mA aufweisen. Für die Stromversor-
gung gelten folgende Vorgaben: 230 V 50Hz über
einen Schaltkasten mit Sicherungen.
Vor einem eventuellen Isolationstest des Gebäudes ist
die Wärmepumpe von der Stromversorgung zu tren-
nen.
Das Kommunikationskabel (W2) wird von der Rückseite
durch UB2 geführt.
Verbinden Sie das Kommunikationskabel (W2) zwi-
schen Anschlussklemme (AA23-X4) und Inneneinheit.
HINWEIS!
Elektrische Installation sowie eventuelle Service-
arbeiten müssen unter Aufsicht eines ausgebil-
deten Elektroinstallateurs erfolgen. Unterbre-
chen Sie vor etwaigen Servicearbeiten die
Stromversorgung per Betriebsschalter. Bei der
elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden nationalen
Vorschriften zu berücksichtigen.
HINWEIS!
Um Schäden an der Elektronik der Luft/Wasser-
Wärmepumpe zu vermeiden, müssen Sie vor
dem Start der Maschine Anschlüsse, Netzspan-
nung und Phasenspannung überprüfen.
HINWEIS!
Beim Anschluss ist die spannungsführende ex-
terne Steuerung zu beachten.
HINWEIS!
Ein beschädigtes Stromversorgungskabel darf
nur von CTC, dem Servicebeauftragten oder
befugtem Personal ausgetauscht werden, um
eventuelle Schäden und Risiken zu vermeiden.
30
Kapitel 5 |
Elektrische Anschlüsse

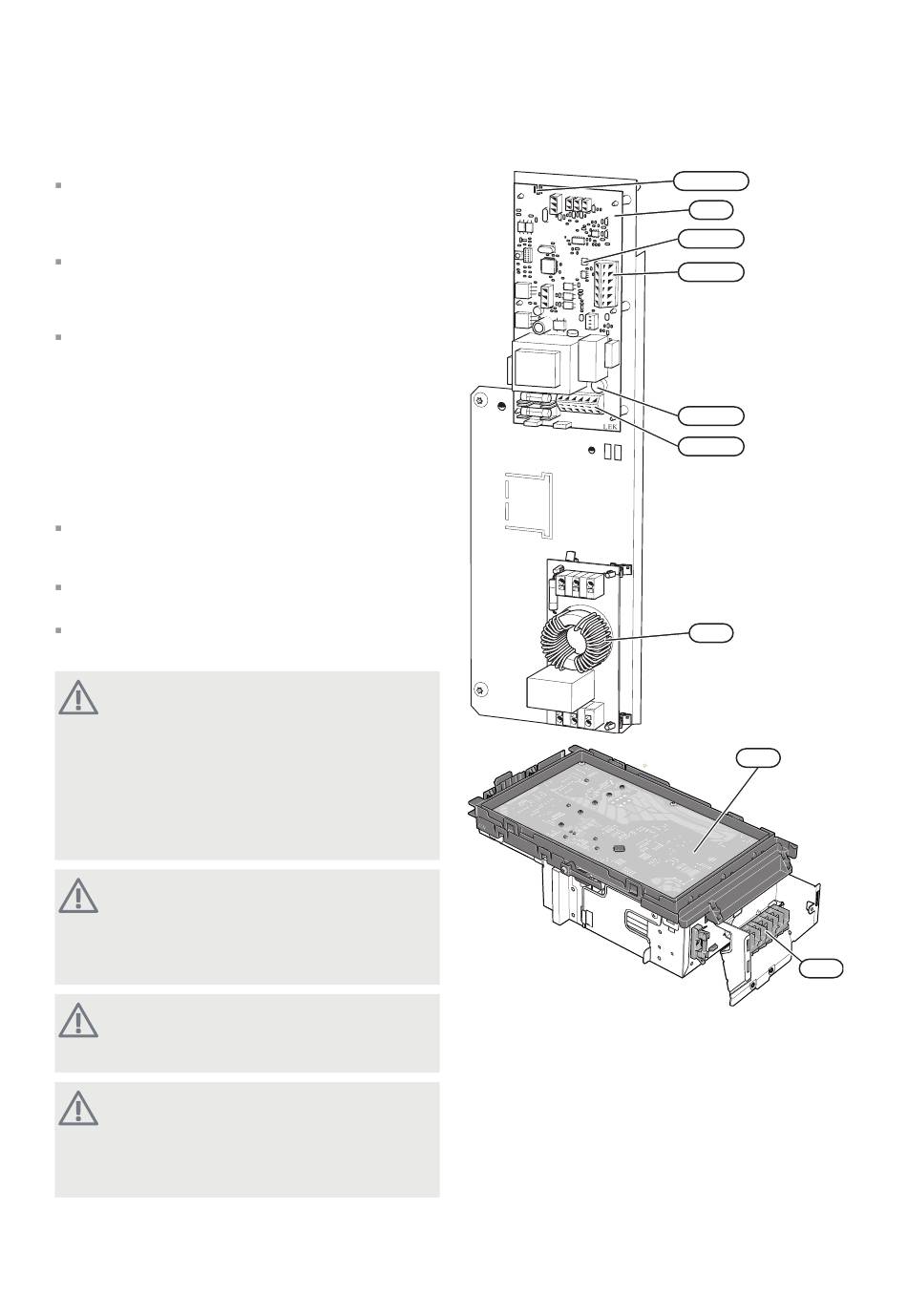

CTC CombiAir 6
AA23-X100
AA23
AA23-S3
AA23-X4
AA23-F3
AA23-X1
RF2
PWB1
TB
CTC CombiAir
