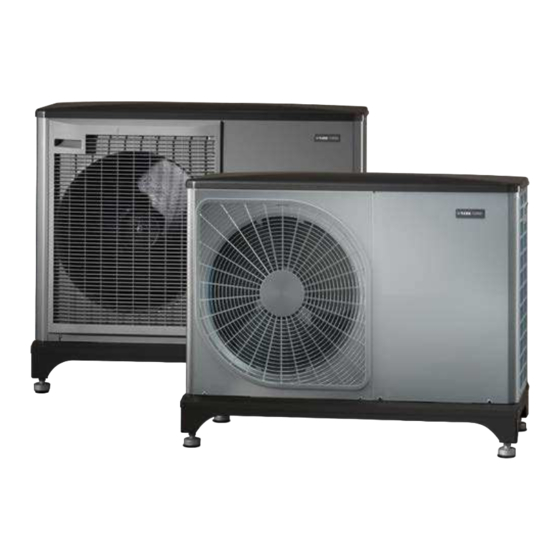

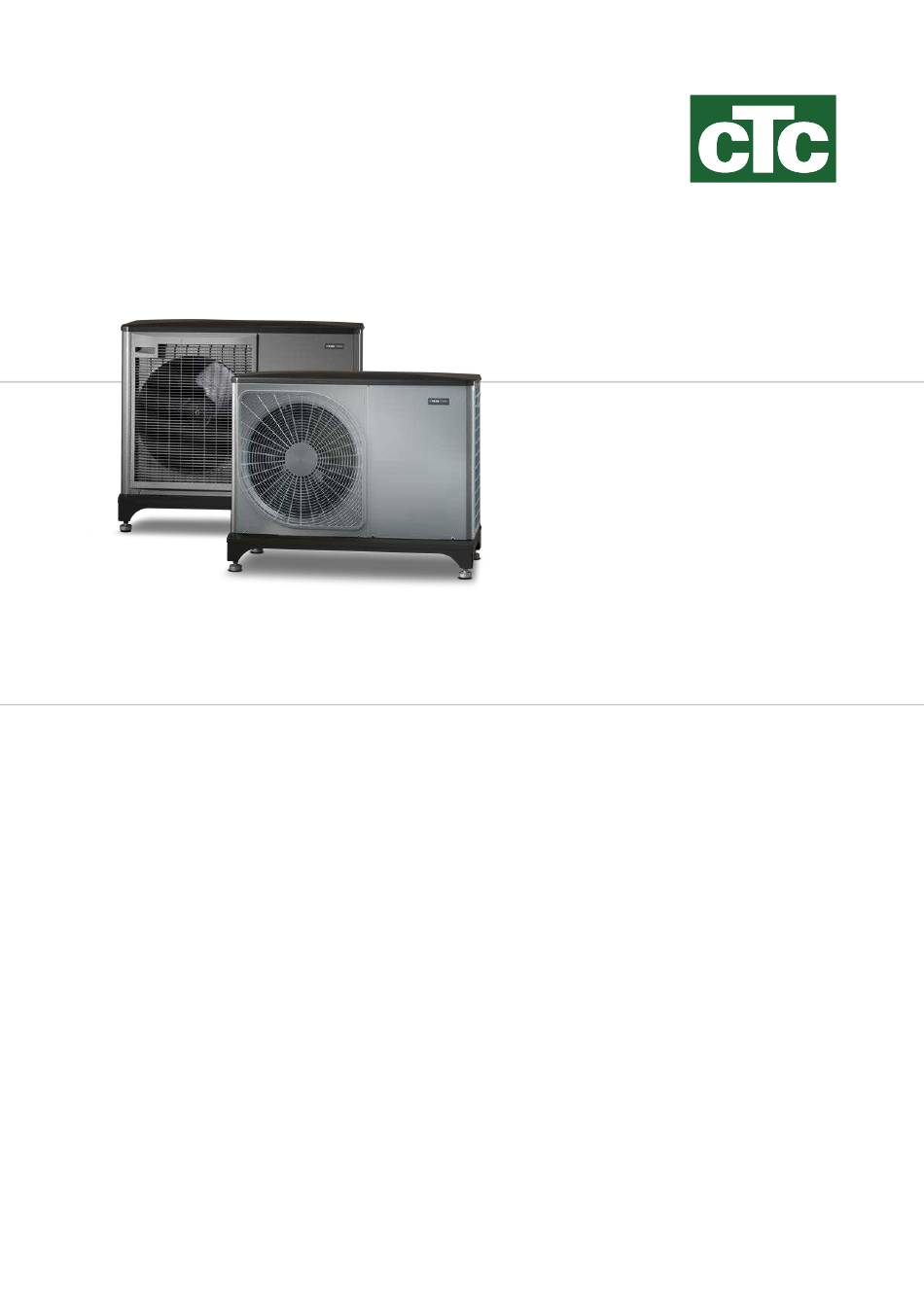

- Seite 1 Installateurhandbuch CTC CombiAir MR Luft/Wasser-Wärmepumpe IHB DE 2250-1 16260627...
-
Seite 3: Inhaltsverzeichnis
4 Rohranschlüsse Allgemeines Symbolschlüssel Rohranschluss Wärmeträger Installationsvarianten 5 Elektrische Anschlüsse Allgemeines Erreichbarkeit, elektrischer Anschluss Anschlüsse 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Verdichtererwärmer Inbetriebnahme und Kontrolle Nachjustierung, Wärmeträgerseite Einstellung, Ladefluss 7 Steuerung 8 Service Fühlerdaten CTC CombiAir MR Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen. Seriennummer ACHTUNG! Dieses Symbol verweist auf wichtige Angaben Die Seriennummer von CTC CombiAir wird unten an der dazu, was bei Installation oder Wartung der Fußseite angegeben. Anlage zu beachten ist. TIPP! Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. -
Seite 5: Installationskontrolle
Absperr- und Entleerungsventil Bereitungsfluss eingestellt Strom (Seite 23) Sicherungen Gebäude Sicherheitsschalter FI-Schutzschalter Heizkabel Typ/Leistung Sicherungsgröße, Heizkabel (F3) Kommunikationskabel angeschlossen CTC CombiAir adressiert (nur bei Kaska- denschaltung) Anschlüsse Netzspannung Phasenspannung Kontrollieren Sie bei der Installation von CTC CombiAir die Softwareversion von Inneneinheit/Regelgerät. Sonstiges... -
Seite 6: Kompatible Inneneinheiten Und Regelgeräte
Kompatible Inneneinheiten und Regelgeräte Inneneinheiten Regelgeräte CTC EcoZenith i360 H/L CTC EcoLogic M, L 3x400 V, 3x230 V, 1x230 V 1x230 V Kapitel 1 | Wichtige Informationen CTC CombiAir MR... -
Seite 7: Lieferung Und Transport
Entsorgung Bei der Entsorgung ist die Wärmepumpe in umgekehrter Reihenfolge abzutransportieren. In diesem Fall die Bo- denplatte statt der Palette anheben! Stellen Sie CTC CombiAir nicht direkt auf dem Rasen oder anderen instabilen Unterlagen auf. Aufstellung ■ Stellen Sie die Wärmepumpe an einem geeigneten Ort im Freien so auf, dass das Kältemedium im Falle... - Seite 8 Wenn eine Gefahr für vom Dach herabfallende Schnee- massen besteht, muss ein Schutzdach o.s.ä. über Wärme- pumpe, Rohren und Kabeln errichtet werden. Kapitel 2 | Lieferung und Transport CTC CombiAir MR...
-
Seite 9: Kondenswasser
Installationsfläche Der Abstand zwischen CTC CombiAir und der Hauswand muss mindestens 150 mm betragen. Der Freiraum über CTC CombiAir muss mindestens 1 000 mm betragen. Der Freiraum auf der Vorderseite muss für etwaige zukünftige Wartungsarbeiten mindestens 1 000 mm betragen. -
Seite 10: Beiliegende Komponenten
Wird keine der empfohlenen Alternativen ge- nutzt, muss anderweitig für eine ausreichende Kondenswasserableitung gesorgt werden. Beiliegende Komponenten Filterkugelhahn, 1 St. (G1") (QZ2) Kommunikationskabel (1 St.) Abschlusswiderstand (1 St.) 2 Flexrohre (DN25, G1") mit 4 Dichtungen Kapitel 2 | Lieferung und Transport CTC CombiAir MR... -
Seite 11: Demontage Von Abdeckungen
Demontage von Abdeckungen Demontage der Frontabdeckung CTC CombiAir 6MR Demontage der oberen Abdeckung CTC CombiAir 6MR CTC CombiAir 10MR CTC CombiAir 10MR CTC CombiAir MR Kapitel 2 | Lieferung und Transport... -
Seite 12: Aufbau Der Wärmepumpe
3 Aufbau der Wärmepumpe Allgemeines CTC CombiAir 6MR PWB1 AA23 BT12 FM01 BT15 QM36 QM37 EB11 GQ10 BT28 Tho-A EB10 BT16 Tho-R1 BT16 Tho-R1 Kapitel 3 | Aufbau der Wärmepumpe CTC CombiAir MR... - Seite 13 BT14 Tho-D BT12 BT15 QM36 QM37 GQ10 BT28 EB10 Tho-A CTC CombiAir MR Kapitel 3 | Aufbau der Wärmepumpe...
- Seite 14 CTC CombiAir 10MR PWB2 BT14 Tho-D PWB3 PWB1 AA23 BT12 63H1 FM01 BT17 Tho-S BT15 QM36 QM37 EB11 GQ10 EB10 BT28 Tho-A BT16 Tho-R2 Tho-R1 Kapitel 3 | Aufbau der Wärmepumpe CTC CombiAir MR...
-
Seite 15: Elektrische Komponenten
EB10 (CH) Verdichtererwärmer EB11 (DH) Tropfschalenerwärmer Hauptsicherung Verdichtereinheit Ventilator (FM01) Ventilator (FM02) (PWB1) Steuerplatine (PWB2) Inverterkarte (PWB3) Filterkarte EMV-Filter für Inverter EMV-Filter für Stromversorgung (TB) Anschlussklemme, Stromversorgung und Kommunikation mit Platine AA23 CTC CombiAir MR Kapitel 3 | Aufbau der Wärmepumpe... -
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss CTC CombiAir 10MR CTC CombiAir 6MR AA23-X100 AA23 AA23-X100 AA23 AA23-S3 AA23-S3 AA23-X4 AA23-X4 AA23-F3 AA23-F3 AA23-X1 AA23-X1 PWB2 PWB1 PWB2 PWB1 PWB3 PWB3 Kapitel 3 | Aufbau der Wärmepumpe CTC CombiAir MR... - Seite 17 (PWB2) Inverterkarte (PWB3) Filterkarte EMV-Filter für Inverter EMV-Filter für Stromversorgung (TB) Anschlussklemme, Stromversorgung und Kommu- nikation mit Platine AA23 Bezeichnungen gemäß Standard EN 81346-2. Angaben in Klammern gemäß Standard des Lieferanten. CTC CombiAir MR Kapitel 3 | Aufbau der Wärmepumpe...
-
Seite 18: Fühlerpositionierung
Fühlerpositionierung Anschluss an Platine (PWB1) CTC CombiAir 6MR EB11 FM01 BT14 BT28 BT16 Tho-R1 Tho-D Tho-A Kapitel 3 | Aufbau der Wärmepumpe CTC CombiAir MR... -
Seite 19: Anschluss An Platine (Aa23)
CTC CombiAir 10MR EB10 EB11 63H1 FM01 PWB1 Anschluss an Platine (AA23) BT15 BT12 AA23-S3 CTC CombiAir MR Kapitel 3 | Aufbau der Wärmepumpe... -
Seite 20: Fühlerposition In Ctc Combiair
Fühlerposition in CTC CombiAir Außeneinheit CTC CombiAir 6MR Stromversorgung Außeneinheit CTC CombiAir 10MR Stromversorgung Defrost/Cooling BE1 (CT) Stromwandler BP1 (63H1) Hochdruckpressostat BP2 (LPT) Niederdruckfühler Hochdruckgeber Fühler, Heizkreisrücklauf BT12 Vorlauftemperaturfühler, Kondensator BT14 (Tho-D) Heißgasfühler BT15 Flüssigkeitsleitungsfühler BT16 (Tho-R1) Fühler, Wärmetauscher, 1 BT17 (Tho-S) Sauggasfühler... -
Seite 21: Rohranschlüsse
Die maximale Rücklauftemperatur für CTC CombiAir Entleerungsventil beträgt etwa 55 °C. Die Ausgangstemperatur von der Wärmepumpe liegt bei ca. 58 °C. Rückschlagventil CTC CombiAir ist auf der Heizungsseite nicht mit Absperr- ventilen ausgerüstet. Diese müssen montiert werden, Umwälzpumpe um etwaige zukünftige Servicearbeiten zu erleichtern. Ausdehnungsgefäß... -
Seite 22: Rohranschluss Wärmeträger
Zubehör anschließen Anweisungen für den Zubehöranschluss sind in der bei- liegenden Installationsanleitung für das jeweilige Zube- hör enthalten. Eine Liste mit Zubehör, das für CTC Com- biAir verwendet werden kann, finden Sie in Abschnitt „Zubehör“. Die Abbildung zeigt den Anschluss an ein Regelgerät. -
Seite 23: Elektrische Anschlüsse Allgemeines
Wasser befüllt wurde. Bestandteile der Leitungen sind die geltenden nationalen Vorschrif- der Anlage können beschädigt werden. ten zu berücksichtigen. ■ Vor dem Isolationstest des Gebäudes darf CTC Com- biAir nicht angeschlossen werden. HINWEIS! Um Störungen zu vermeiden, dürfen Fühlerka- ■... -
Seite 24: Anschlüsse
Kabeldurchführung, Heizkabel (EB14) Kabel, Stromversorgung Anschluss Heizkreisvorlauf (Austritt aus CTC CombiAir) Anschluss Heizkreisrücklauf (Eintritt in CTC CombiAir) CTC CombiAir 6MR Stromanschluss Stromversorgung Das Kommunikationskabel wird durch die Kabeldurch- führung, Kommunikation (UB2) geführt, mit Anschluss- klemme AA23-X4 verbunden und mit zwei Kabelbindern befestigt. - Seite 25 CTC CombiAir 6MR CTC CombiAir 10MR Kommunikationskabel (W2) werden mit zwei Wicklungen durch Ferrit verlegt. CTC CombiAir MR Kapitel 5 | Elektrische Anschlüsse...
-
Seite 26: Außenlufttemperaturfühler
Externes Heizkabel KVR (Zubehör) Kabelverlegung Die folgenden Abbildungen veranschaulichen die emp- CTC CombiAir ist mit einer Anschlussklemme für ein ex- fohlene Kabelverlegung vom Elektroanschluss zum ternes Heizkabel versehen (EB14, nicht im Lieferumfang Kondenswasserrohr. Verlegen Sie das Heizkabel (EB14) enthalten). Der Anschluss ist mit 250 mA (F3 an der durch die Durchführung an der Unterseite und befesti-... -
Seite 27: Anschluss An Regelgerät
An der Kommunikationsplatine (AA23-S3) wird die Kommunikationsadresse für die Kommunikation von CTC CombiAir zum Regelgerät festgelegt. Standardmäßig besitzt CTC CombiAir die Adresse 1. Bei einer Kaskaden- schaltung müssen alle CTC CombiAir-Einheiten über eine eindeutige Adresse verfügen. Die Adresse wird binär kodiert. -
Seite 28: Inbetriebnahme Und Einstellung
2. Entlüften Sie den Kreis per Entlüftungsnippel (QM20) am beiliegenden Flexrohr und eventuell per Umwälz- pumpe. QM20 Verdichtererwärmer CTC CombiAir (gilt nicht für CTC CombiAir 6MR) ist mit einem Verdichtererwärmer versehen, der die Verdichter- temperatur vor dem Start und bei kaltem Verdichter er- höht. HINWEIS! Der Verdichtererwärmer muss 6-8 h vor dem... -
Seite 29: Inbetriebnahme Und Kontrolle
2. Das Kommunikationskabel an Anschlussklemme AA23-S3 AA23-X4 darf nicht verbunden sein. 3. Stellen Sie den Betriebsschalter ein. 4. Überprüfen, ob an CTC CombiAir Spannung anliegt. AA23-X4 5. Nach 6-8 h verbinden Sie das Kommunikationskabel (W2) mit Anschlussklemme AA23-X4. 6. Starten Sie die Inneneinheit bei Bedarf neu. Befolgen Sie die Anweisungen unter „Inbetriebnahme und... -
Seite 30: Steuerung
7 Steuerung Informationen zu Displayeinstellungen finden Sie im Handbuch zum steuernden Produkt. Kapitel 7 | Steuerung CTC CombiAir MR... -
Seite 31: Service Fühlerdaten
8 Service Fühlerdaten Tho-S, Tho-R1, Tho-R2 Widerstand Resitans Daten für Fühler in CTC CombiAir 6MR (kΩ) (kΩ) Tho-D Widerstand Resitans (kΩ) (kΩ) Temperatur Temperatur (°C) (°C) BT28 (Tho-A) Temperatur Temperatur Widerstand Resitans (°C) (°C) (kΩ) (kΩ) Tho-A, R Widerstand Resitans (kΩ) -
Seite 32: Fehlersuche
Regelgerät eine Betriebsstörung (die eine Komfortstö- rung bewirken kann) und zeigt diese per Alarm sowie über Meldungen mit auszuführenden Maßnahmen auf ■ Kontrollieren Sie, ob die Adressierung von CTC Com- dem Display an. biAir korrekt ist. ■ Vergewissern Sie sich, dass das Kommunikationskabel Fehlersuche korrekt angeschlossen und funktionstüchtig ist. -
Seite 33: Alarmliste
Alarmliste Siehe Alarmliste im Handbuch zum steuernden Produkt. CTC CombiAir MR Kapitel 9 | Komfortstörung... -
Seite 34: Zubehör Bodenstativ
10 Zubehör Bodenstativ CTC CombiAir 6MR, 10MR Art.nr. 589340301 Wandhalterung Zur Wandbefestigung von CTC CombiAir 6MR, 10MR Art.nr. 589341301 Kondenswasserschlauch – KVR 1-phasig Kondenswasserrohr, verschiedene Längen. FI-Schutzschalter 1-phasig. KVR 1 Meter Art.nr. 589342301 KVR 3 Meter Art.nr. 589342302 KVR 6 Meter Art.nr. -
Seite 35: Technische Daten
11 Technische Daten Maße CTC CombiAir 6MR Einstellbereich: 40-50 CTC CombiAir MR Kapitel 11 | Technische Daten... - Seite 36 CTC CombiAir 10MR 1035 Einstellbereich: 40-50 Kapitel 11 | Technische Daten CTC CombiAir MR...
-
Seite 37: Schalldruckpegel
CTC CombiAir wird oft an einer Hauswand aufgestellt. Schalldruckpegel Die dadurch entstehende Geräuschausbreitung ist zu beachten. Sorgen Sie daher bei Aufstellung und Ausrich- tung dafür, dass möglichst geringe Beeinträchtigungen durch Geräusche entstehen. Die Schalldruckpegel werden durch weitere Wände, Mauern, Höhenunterschiede im Gelände usw. modifiziert und sind daher lediglich als Richtwerte zu betrachten. -
Seite 38: Technische Daten
Leistung und COP bei verschiedenen Vorlauftemperatu- ren. Maximale Ausgangsleistung einschl. Enteisung. Ge- Betriebsbereich Heizung mäß Standard EN 14511. Vorlauftemperatur Leistung im Heizbetrieb (°C) (°C) Maximale und minimale Ausgangsleistung bei Dauerbe- trieb. CTC CombiAir 6MR Heizleistung (kW) Maximal -30 -20 Maximal Vorlauftemperatur Außenlufttemperatur Utomhustemperatur Framledning Rücklauftemperatur... -
Seite 39: Leistung Im Kühlbetrieb
Leistung im Kühlbetrieb Maximale und minimale Ausgangsleistung bei Dauerbe- CTC CombiAir 6MR trieb. CTC CombiAir 6MR Kühlleistung (kW) 12,0 10,0 Maximal Minimal Außenlufttemperatur Utomhustemperatur Vorlauftemperatur 35°C (°C) Framledningstemperatur (35 °C) (°C) Vorlauftemperatur 45°C Framledningstemperatur (45 °C) Vorlauftemperatur 55°C Framledningstemperatur (55 °C) Utomhustemperatur Außenlufttemperatur... - Seite 40 0,11 – 0,29 0,15 – 0,38 Min. Auslegungsvolumenstrom Enteisung (100 % Pumpendrehzahl) 0,19 Min./max. HM-Temp. Dauerbetrieb °C 25 / 58 Anschluss Heizungsmedium CTC CombiAir Außengewinde G1" (Ø28 mm) Anschluss Heizungsmedium Flexrohr G1" (Ø28 mm) Min. empfohlene Rohrabmessungen (System) DN (mm) 20 (22)
- Seite 41 Die angegebene Systemeffizienz berücksichtigt auch den Temperaturregler des Systems. Wird das System um einen externen Zusatzheizungs- kessel oder Solarwärme ergänzt, muss die Systemgesamteffizienz neu berechnet werden. Skala für Produkteffizienzklasse Raumerwärmung A++ – G. Modell Regelgerät CTC EcoLogic M, L Skala für Systemeffizienzklasse Raumerwärmung A+++ – G. Modell Regelgerät CTC EcoLogic M, L CTC CombiAir MR...
-
Seite 42: Energieverbrauchskennzeichnung
Energieverbrauchskennzeichnung Informationsblatt Hersteller Modell CTC CombiAir 6MR CTC CombiAir 10MR Temperatureignung °C 35 / 55 35 / 55 Effizienzklasse Raumerwärmung, europäisches A+++ / A++ A+++ / A++ Durchschnittsklima Nominelle Heizleistung (P ), europäisches 5 / 6 6 / 6 designh Durchschnittsklima Jahresenergieverbrauch Raumerwärmung, europäi-... -
Seite 43: Technische Dokumentation
Technische Dokumentation Modell CTC CombiAir 6MR Wärmepumpentyp Luft/Wasser Abluft/Wasser Flüssigkeit/Wasser Wasser/Wasser Niedrigtemperatur-Wärmepumpe Nein Integrierte Elektroheizpatrone für Zusatzheizung Nein Wärmepumpe für Heizung und Brauchwasser Nein Klima Mittel Kalt Warm Temperatureignung Mittel (55 °C) Niedrig (35 °C) Geltende Normen EN14825 / EN14511 / EN12102 ƞ... - Seite 44 Modell CTC CombiAir 10MR Wärmepumpentyp Luft/Wasser Abluft/Wasser Flüssigkeit/Wasser Wasser/Wasser Niedrigtemperatur-Wärmepumpe Nein Integrierte Elektroheizpatrone für Zusatzheizung Nein Wärmepumpe für Heizung und Brauchwasser Nein Klima Mittel Kalt Warm Temperatureignung Mittel (55 °C) Niedrig (35 °C) Geltende Normen EN14511 / EN14825 / EN12102 ƞ...
-
Seite 45: Schaltplan
Schaltplan CTC CombiAir 6MR CTC CombiAir MR Kapitel 11 | Technische Daten... - Seite 46 Kapitel 11 | Technische Daten CTC CombiAir MR...
- Seite 47 CTC CombiAir 10MR CTC CombiAir MR Kapitel 11 | Technische Daten...
- Seite 48 Kapitel 11 | Technische Daten CTC CombiAir MR...
-
Seite 49: Sachregister
Brauchwasser mit niedriger Temperatur oder Brauchwasser nicht Inbetriebnahme und Kontrolle, 29 vorhanden., 32 Installation der Anlage Erklärung der Symbole, 21 CTC CombiAir führt keine Kommunikation aus, 32 Installationsfläche, 9 CTC CombiAir startet nicht, 32 Installationskontrolle, 5 Demontage der Frontabdeckung, 11... - Seite 50 Elektroschaltplan, 45 Maße und Abstände, 35 Schalldruckpegel, 37 Technische Daten, 38 Transport, 7 Verdichtererwärmer, 28 Vorbereitungen, 28 Wichtige Informationen, 4 Installationskontrolle, 5 Kompatible Inneneinheiten und Regelgeräte, 6 Seriennummer, 4 Sicherheitsinformationen, 4 Zubehör anschließen, 22 Kapitel 12 | Sachregister CTC CombiAir MR...
- Seite 52 WS name: -Gemensamt WS version: a1023 WS release date: 2022-10-18 09:03 Publish date: 2022-12-02 14:31 Enertech AB P.O Box 309 SE-341 26 Ljungby, Sweden www.ctc-heating.com 16260627...
