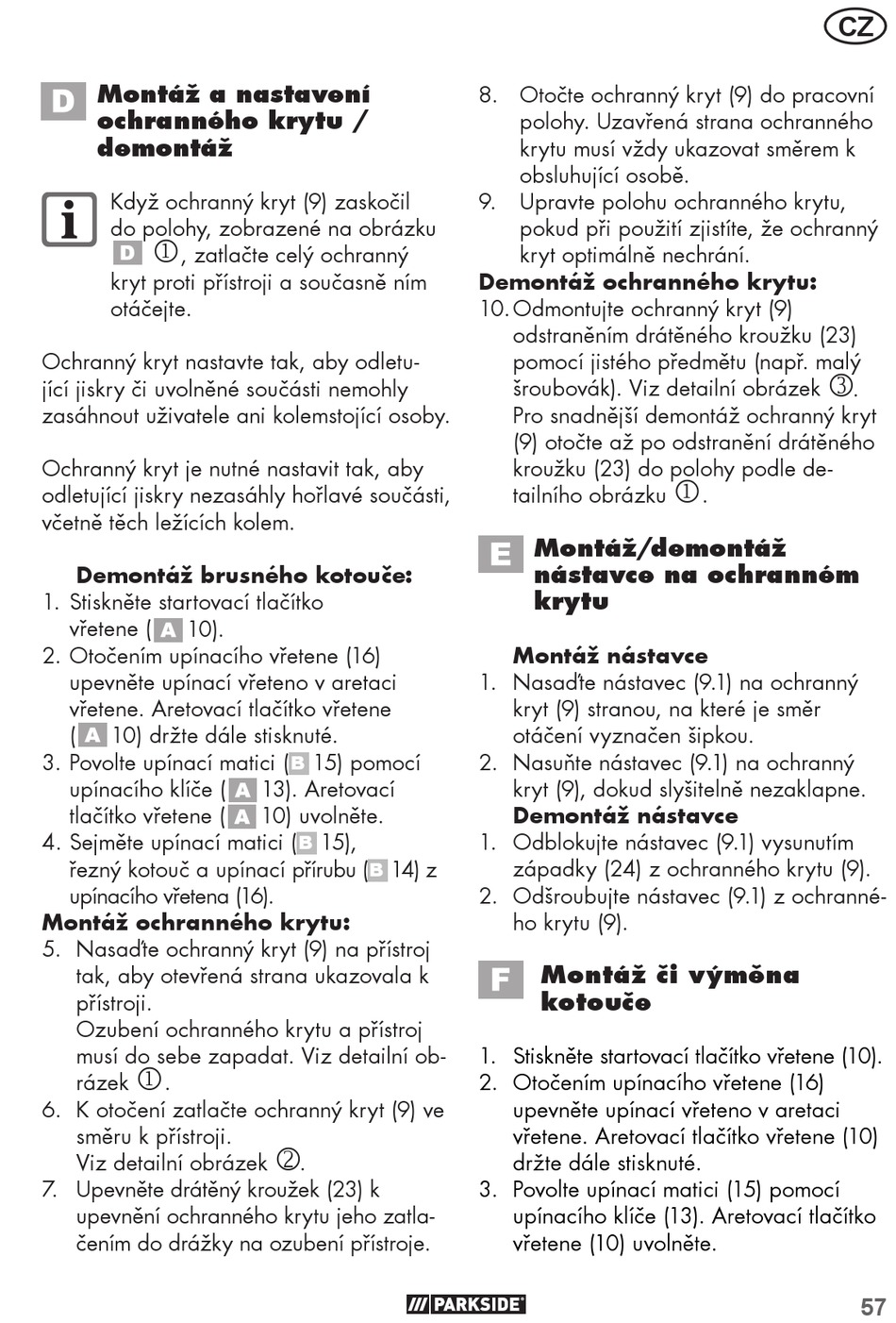

Montáž a nastavení
ochranného krytu /
demontáž
Když ochranný kryt (9) zaskočil
do polohy, zobrazené na obrázku

, zatlačte celý ochranný
kryt proti přístroji a současně ním
otáčejte.
Ochranný kryt nastavte tak, aby odletu-
jící jiskry či uvolněné součásti nemohly
zasáhnout uživatele ani kolemstojící osoby.
Ochranný kryt je nutné nastavit tak, aby
odletující jiskry nezasáhly hořlavé součásti,
včetně těch ležících kolem.
Demontáž brusného kotouče:
1. Stiskněte startovací tlačítko
vřetene ( 10).
2. Otočením upínacího vřetene (16)
upevněte upínací vřeteno v aretaci
vřetene. Aretovací tlačítko vřetene
( 10) držte dále stisknuté.
3. Povolte upínací matici (
upínacího klíče (
tlačítko vřetene (
4. Sejměte upínací matici (
řezný kotouč a upínací přírubu (
upínacího vřetena (16).
Montáž ochranného krytu:
5. Nasaďte ochranný kryt (9) na přístroj
tak, aby otevřená strana ukazovala k
přístroji.
Ozubení ochranného krytu a přístroj
musí do sebe zapadat. Viz detailní ob-

rázek
.
6. K otočení zatlačte ochranný kryt (9) ve
směru k přístroji.
Viz detailní obrázek
7. Upevněte drátěný kroužek (23) k
upevnění ochranného krytu jeho zatla-
čením do drážky na ozubení přístroje.
15) pomocí
B
13). Aretovací
10) uvolněte.
15),
B
14) z
B

.
8. Otočte ochranný kryt (9) do pracovní
polohy. Uzavřená strana ochranného
krytu musí vždy ukazovat směrem k
obsluhující osobě.
9. Upravte polohu ochranného krytu,
pokud při použití zjistíte, že ochranný
kryt optimálně nechrání.
Demontáž ochranného krytu:
10. Odmontujte ochranný kryt (9)
odstraněním drátěného kroužku (23)
pomocí jistého předmětu (např. malý
šroubovák). Viz detailní obrázek
Pro snadnější demontáž ochranný kryt
(9) otočte až po odstranění drátěného
kroužku (23) do polohy podle de-
tailního obrázku
Montáž/demontáž
nástavce na ochranném
krytu
Montáž nástavce
1. Nasaďte nástavec (9.1) na ochranný
kryt (9) stranou, na které je směr
otáčení vyznačen šipkou.
2. Nasuňte nástavec (9.1) na ochranný
kryt (9), dokud slyšitelně nezaklapne.
Demontáž nástavce
1. Odblokujte nástavec (9.1) vysunutím
západky (24) z ochranného krytu (9).
2. Odšroubujte nástavec (9.1) z ochranné-
ho krytu (9).
Montáž či výměna
kotouče
1. Stiskněte startovací tlačítko vřetene (10).
2. Otočením upínacího vřetene (16)
upevněte upínací vřeteno v aretaci
vřetene. Aretovací tlačítko vřetene (10)
držte dále stisknuté.
3. Povolte upínací matici (15) pomocí
upínacího klíče (13). Aretovací tlačítko
vřetene (10) uvolněte.
