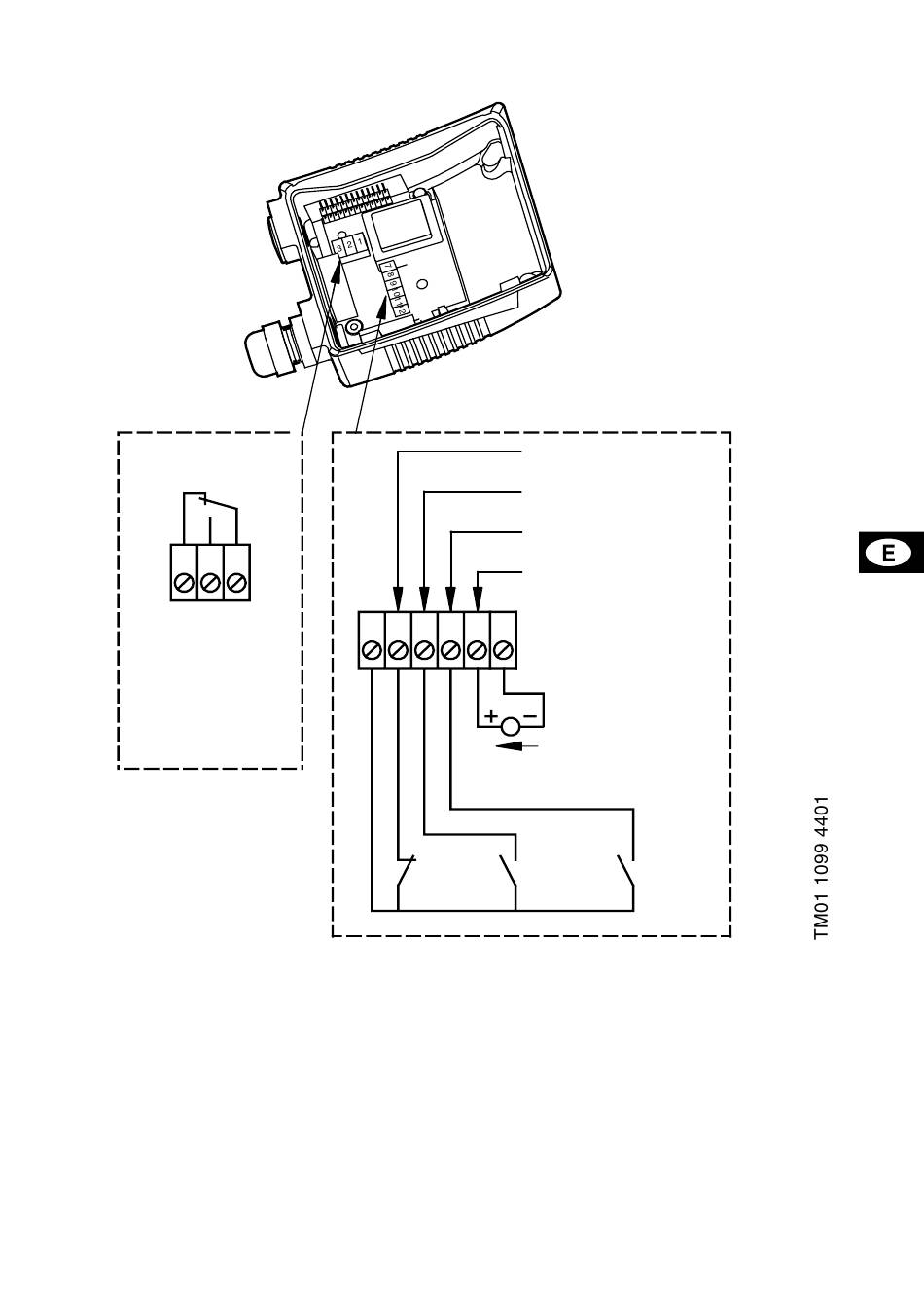

Fig. 1
Señal de fallo
1 2 3
NC NO C
Nota: Si se utiliza la entrada 0-10 V (terminales 11 y 12), tiene que haber co-
nexión a través de los terminales 7 y 9 (la entrada para la curva mín. tiene
que estar cerrada).
3. Controlador analógico externo 0-10 V
El MC 80 tiene una entrada para un transmisor analógico de señal externo
(terminales 11 y 12). Mediante esta entrada se puede controlar la bomba por
medio de un controlador externo, si la bomba ha sido ajustada a uno de los
siguientes modos de control:
Arranque/parada
Curva mín.
(servicio nocturno)
Curva máx.
Entrada para
señal analógica
0-10 V
7 8 9 10 11 12
DC 0-10 V
Pa-
Mín.
rada
Máx.
