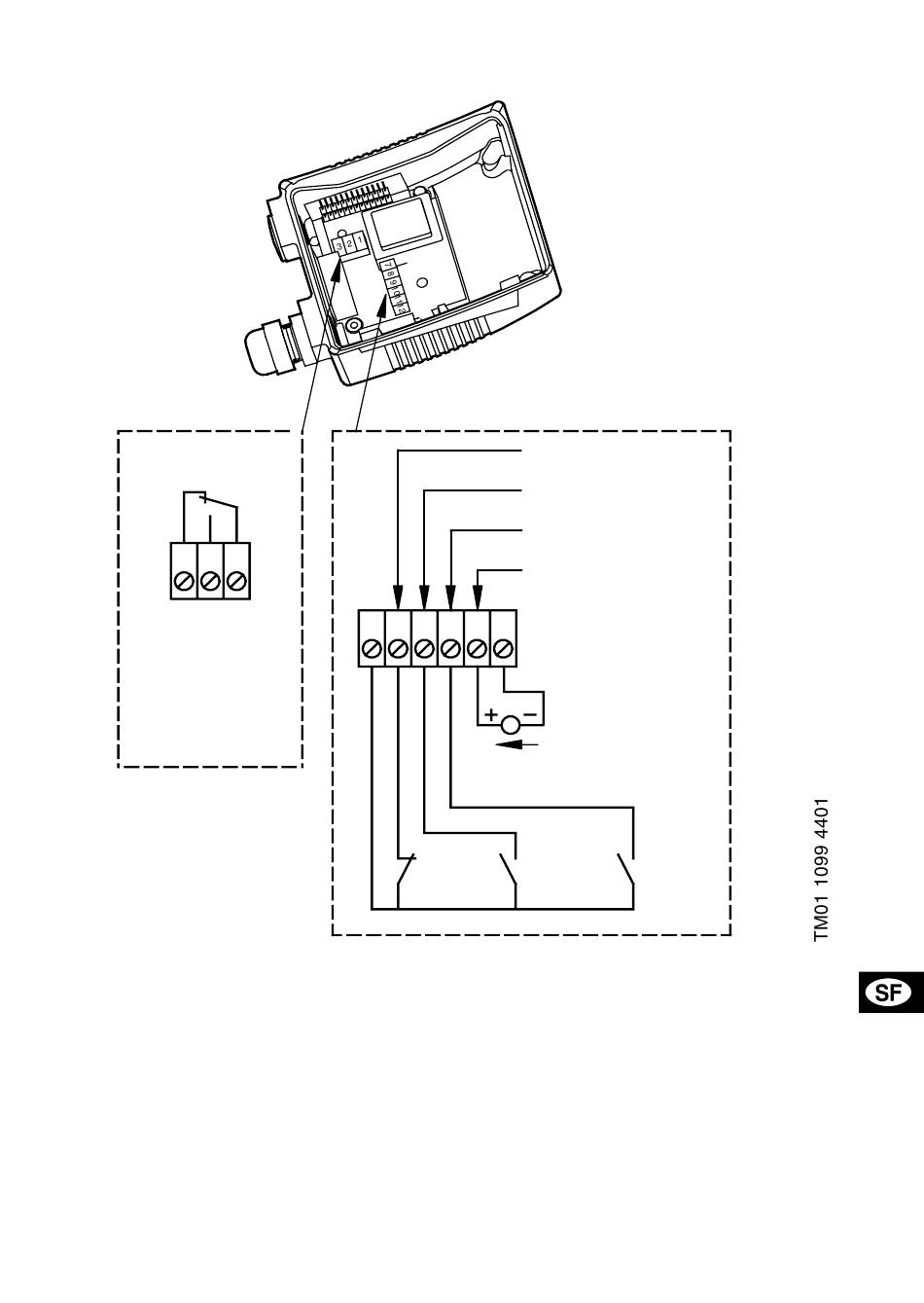

Kuva 1
Häiriöilmoitus-
viesti
1 2 3
NC NO C
Huom. Kun 0-10 V tuloa käytetään (liittimet 11 ja 12), on liittimien 7 ja 9 vä-
lillä oltava johdinyhteys (min. käyrän tulon on oltava lukittu).
3. Ulkoinen analoginen 0-10 V ohjaus
MC 80 yksikössä on tulo ulkoiselle 0-10 VDC analogiselle viestianturille (liitti-
met 11 ja 12). Tämän tulon kautta pumppua voi ohjata ulkoisesta säätimestä
kun pumppu on asetettu yhdelle seuraavista säätömuodoista:
Käy/seis
Min. käyrä
(yölämpö)
Maks. käyrä
Analoginen
0-10 V tulo
7 8 9 10 11 12
DC 0-10 V
Seis
Min. Maks.
