Installations- und Bedienungsanleitung
Hybridpower Wechselrichter 3phasig
① Isolieren Sie das Gleichstromkabel 7 mm lang ab.
② Demontieren Sie den Steckverbinder aus der Zubehörtasche.
③ Führen Sie das Gleichstromkabel durch die Mutter des Gleichstrom-Steckverbinders in die Me-
tallklemme ein und drücken Sie die Klemme mit einer professionellen Crimpzange zu (ziehen Sie
mit mittlerer Kraft am Kabel, um die Verbindung zwischen Klemme und Kabel zu prüfen).
④ Stecken Sie das Plus- und das Minuskabel in die entsprechenden Plus- und Minus-Steck-
verbinder und ziehen Sie am Gleichstromkabel, um die ordnungsgemäße Verbindung zwischen
Klemme und Steckverbinder zu überprüfen.
⑤ Schrauben Sie die Mutter mit einem Gabelschlüssel auf das Ende, um sicherzustellen, dass die
Klemme gut abgedichtet ist.

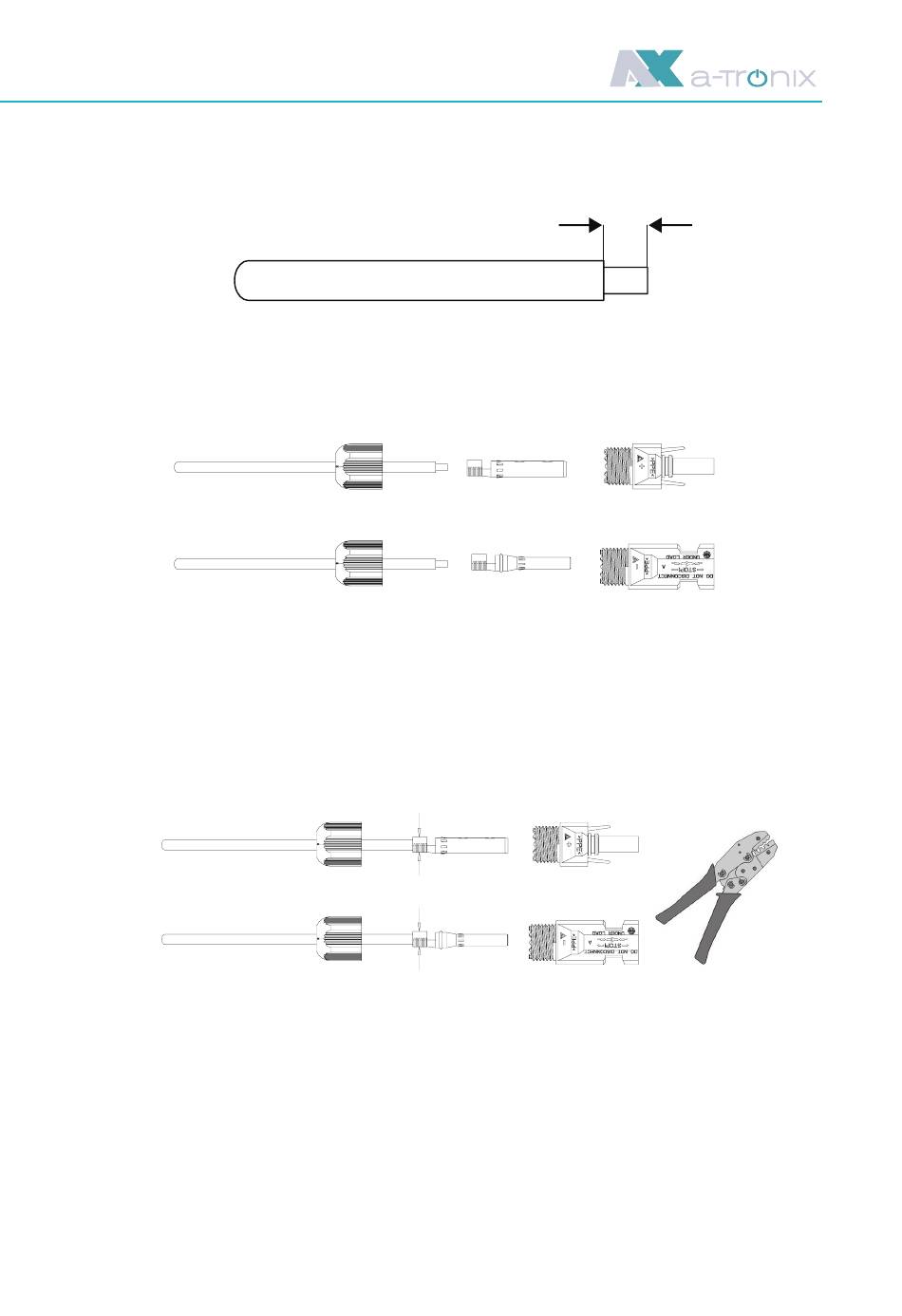

Abbildung 6-30
Abbildung 6-31
Abbildung 6-32
7 mm
+
–
49
