4.2 Produkteinführung
Die Wechselrichter der Serie Hybridpower Wechselrichter 3phasig von AKKU SYS sind auch als
Hybrid-Wechselrichter oder Speicherwechselrichter bekannt. Sie werden hauptsächlich zur
Kombination von PV-Feld, Lithium-Akku, Lasten und Stromnetz verwendet, um ein intelligentes
Energiemanagement und eine ebensolche Energieverteilung umzusetzen.
4.2.1 Modelle
Die Hybrid-Wechselrichter der Serie Hybridpower Wechselrichter 3phasig umfassen 10 Modelle,
die nachfolgend aufgeführt sind:
Hybridpower AX2 3ph 4kW-25, Hybridpower AX2 3ph 5kW-25, Hybridpower AX2 3ph 6kW-25, Hybridpower AX2
3ph 8kW-25, Hybridpower AX2 3ph 10kW-25, Hybridpower AX2 3ph 12kW-25, Hybridpower AX2 3ph 10kW-40,
Hybridpower AX2 3ph 12kW-40, Hybridpower AX2 3ph 15kW-40, Hybridpower AX2 3ph 20kW-40.
4.2.2 Aussehen
Die Anschlussklemmen befinden sich an der Unterseite des Wechselrichters, wie in der Tabelle
unten dargestellt.
Nummer
1 Anzeige und LED-Feld
2 Hängevorrichtung
3 Gleichstrom-Schalter
4 Gleichstrom-Eingangsklemme
5 Akku-Eingangsklemme
6 COM1-Anschluss
7 COM2-Anschluss
8 Netz-Ausgangsklemme
9 Ersatzstrom-Ausgangsklemme
12
Installations- und Bedienungsanleitung
2
4 5
3

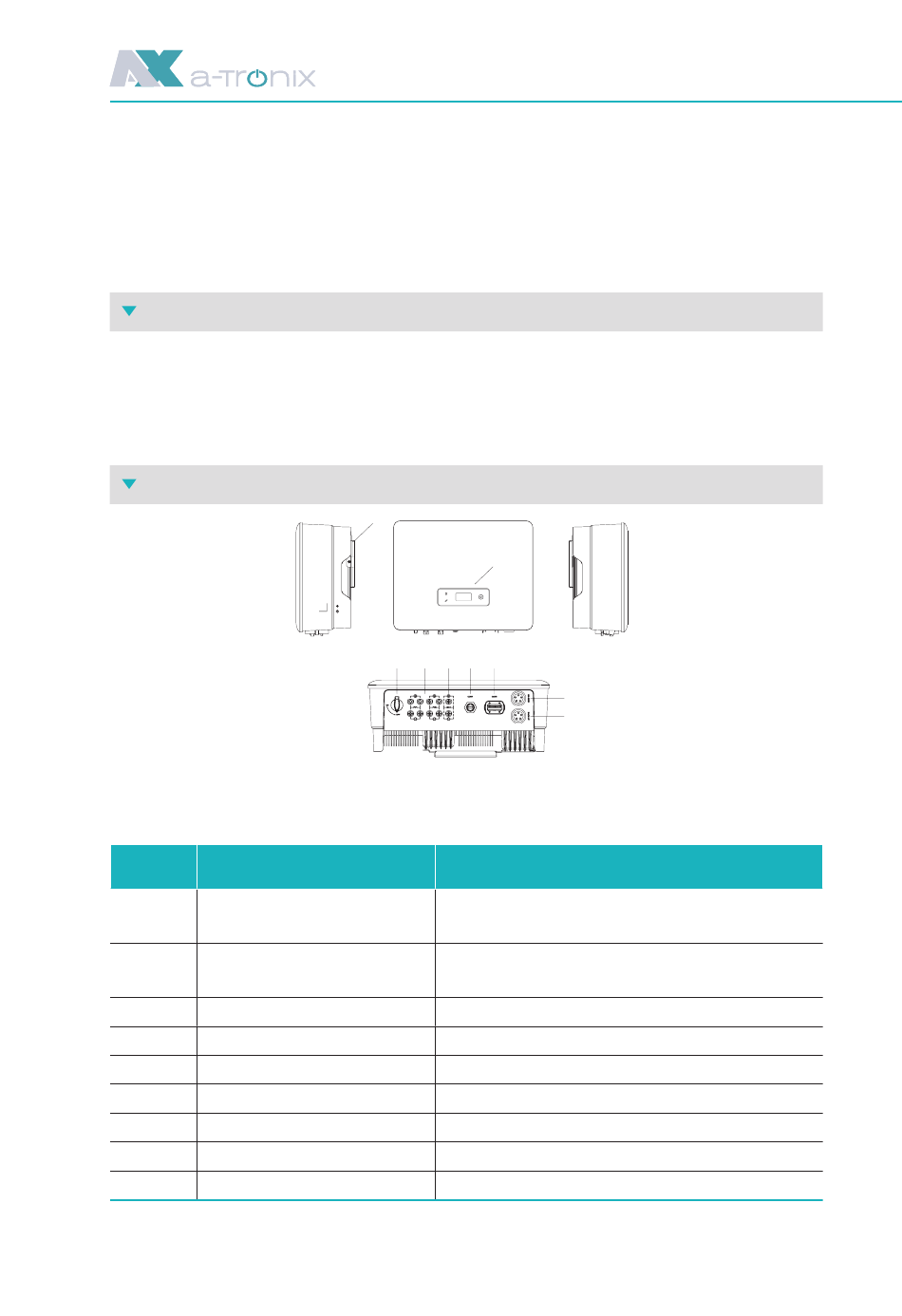

Abbildung 4-3 Aussehen des Wechselrichters
Klemme
Anzeige der Betriebsinformationen und der
Betriebszustände des Wechselrichters.
Dient zum Aufhängen des Wechselrichters an der
Wandhalterung.
Dient zum sicheren Trennen des Gleichstromkreises.
PV-Steckverbinder
Akku-Steckverbinder
WLAN/LAN/4G-Modul-Steckverbinder
Multifunktions-Steckverbinder (Stromzähler/BMS/RS485/DRED)
Für Anschluss des Stromnetz-Ausgangskabels
Für Anschluss des Ersatzstrom-Ausgangskabels
Hybridpower Wechselrichter 3phasig
1
6 7
6
8
9
Anmerkung
