Installations- und Bedienungsanleitung
Hybridpower Wechselrichter 3phasig
Das Wechselstrom-Schütz sollte zwischen dem Wechselrichter und den
Lasten installiert werden. Schließen Sie die Last nicht direkt an den DO-An-
schluss an.
Das Schütz wird nicht von AKKU SYS geliefert. Schließen Sie die Last direkt an
den DO-Anschluss des Wechselrichters an, wenn die Last mit einem DI-An-
schluss ausgestattet ist.
ANMERKUNG
Wenn die gesteuerte Last an ONGRID angeschlossen ist, muss auch die
Schützspule an ONGRID angeschlossen sein. Wenn die gesteuerte Last an
BACKUP angeschlossen ist, muss auch die Schützspule an BACKUP ange-
schlossen sein.
Generatorsteuerung
Wechselrichter-Multifunktionsrelais

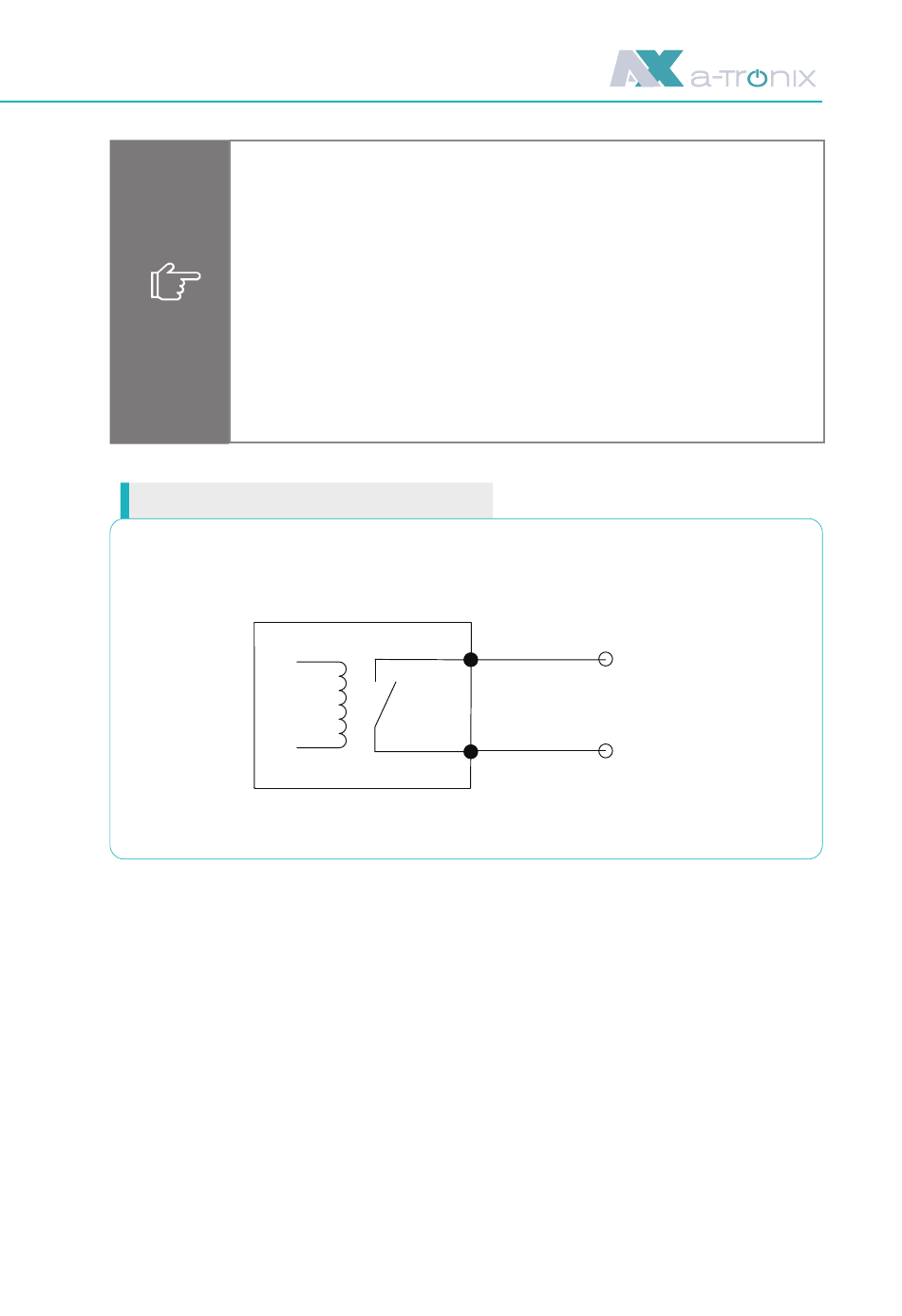

Abbildung 6-26 Anschlussschema Generatorsteuerung
Wenn das „GEN-Signal" aktiv ist, schaltet der offene Kontakt (GS) ein (kein Spannungsausgang).
G
NO(1)
Startsignal für
Dieselgenerator
S
COM(2)
45
